DMX-UMD

Clic para ampliar: DMX-UMD

Descripción

El motor a pasos DMX-UMD tiene integrado un controlador, encoder y driver, esto hace que solo lo tengas que conectar a tu computadora con un cable USB y programarlo con los diferentes lenguajes de programación soportados como: LabVIEW, Visual Basic, Visual C++, etc., este motor se alimenta de 12~48Vdc y viene con un software para prueba y ejemplos de programación en LabVIEW, Visual basic y Visual C++.

Características:

  • Puerto USB 2.0 (Requiere Cable estándar USB A → MiniB)
  • Puerto RS-485 con comunicación ASCII a 9600, 19200, 38400, 57600, 115200 bps
  • Comunicación con entradas y salidas digitales aisladas
  • Entradas de encoder diferencial A/B/Z
  • Entradas opto-aisladas +Limit/-Limit/Home
  • Encoder incremental de 1000 lineas (4000 cuentas/revolución con decodificación de cuadratura 4x)
  • Dos entradas análogas de 10 bits
  • Programable (Función “Stand-alone”)
  • Alimentación de 12~48 Vdc (Requiere Fuente PSU-WP24 o LBSCP-142-100-24)
  • La corriente del driver varia de 100mA a 3A (Corriente pico)
  • Tamaño del motor disponible en Nema 17 y Nema 23

Clic para ampliar: DMX-UMD
Clic para ampliar: DMX-UMD
Clic para ampliar: DMX-UMD

Especificaciones Técnicas
Especificaciones generales
Alimentación
12~48 Vdc
Interfaz de comunicación
USB 2.0
Soporta comandos Arcus ASCII
RS-485
Soporta Comandos Arcus ASCII (9600, 19200, 38400, 57600, 115200 bps)
+Lim, -Lim, Entrada HOME, Latch, Entradas digitales
Tipo
Entradas opto aisladas
Entradas digitales
6
Entrada de alimentación de voltaje
12~24 Vdc
Salidas digitales
Tipo
Opto aisladas, emisor abierto
Salidas digitales
2
Voltaje máximo en colector
24 Vdc
Corriente máxima en 24Vdc
100mA

Especificaciones del motor
Tamaño
NEMA
Tamaño
Stack
Corriente Máxima por fase
Torque
Resistencia por fase
Inductancia por fase
Inercia
17
Doble
1.7A
0.44 N-m
1.5 Ohm
3.0 mH
0.28 oz-in^2
Triple
2.0A
0.59 N-m
1.4 Ohm
2.7 mH
0.37 oz-in^2
23
Doble
2.8A
0.95 N-m
0.9 Ohm
2.5 mH
1.64 oz-in^2
Triple
2.8A
1.41 N-m
1.13 Ohm
3.6 mH
2.62 oz-in^2
Clic aquí para ver comparación de torque

Clic para ampliar: DMX-UMD
Clic para ampliar: DMX-UMD
Clic para ampliar: DMX-UMD



Alarma de sobrecalentamiento

Este motor tiene un sensor de temperatura que detecta el sobre calentamiento del Driver. Cuando el Driver es habilitado en este motor, el censado de la temperatura se activa. Cuando la temperatura sube mas de 75ºC, la alarma de salida se enciende y el driver se apaga hasta que la temperatura baje mas de 73ºC.


Clic para ampliar grafico: DMX-UMD

Conexión de conector de 4 pines
Clic para ampliar conector del  DMX-UMD
Pin #
Nombre
Descripción
1
485-
Señal negativa del puerto RS-485
2
485+
Señal positiva del puerto RS-485
3
GND
Tierra
4
V+
Entrada de voltaje 12~48 Vdc

Conexiones para entradas digitales y sensores Limit/Home/Latch
Los Sensores Limit, Home y Latch son entradas opto aisladas como se muestra a continuación:
Conexiones para entradas digitales y sensores Limit/Home/Latch del DMX-UMD
Conecta 12-24Vdc al pin VS opto-supply y Para encender las entradas digitales, Limit, Home, Latch, conectar las líneas DI1 a DI6 a tierra.

Conexiones para salidas digitales
Las salidas digitales estan opto aisladas y son de emisor abierto usando un transistor Darlington que entrega hasta 100mA de corriente con un voltaje máximo recomendado de 24Vdc.
Conexiones para salidas digitales del DMX-UMD

Curvas de torque
Clic para ampliar Curvas de torque del  DMX-UMD

Clic para ampliar Curvas de torque del  DMX-UMD

Dimensiones
Clic para ampliar dimensiones del  DMX-UMD

Clic para ampliar dimensiones del  DMX-UMD

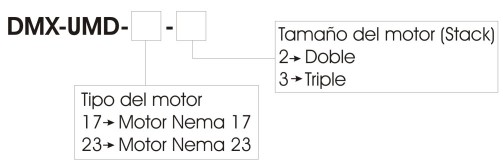

Codigo de Orden
Codigo de orden del  DMX-UMD

Accesorios requeridos

Fuente recomendada para motores DMX-UMD-17 y DMX-UMD-23
Fuente de alimentacion  LBCSP-142-100-24Fuente de alimentacion  LBCSP-142-100-24

Cable USB A → MiniB (3 pies de longitud)

Cable USBCable USB
