ET-7005

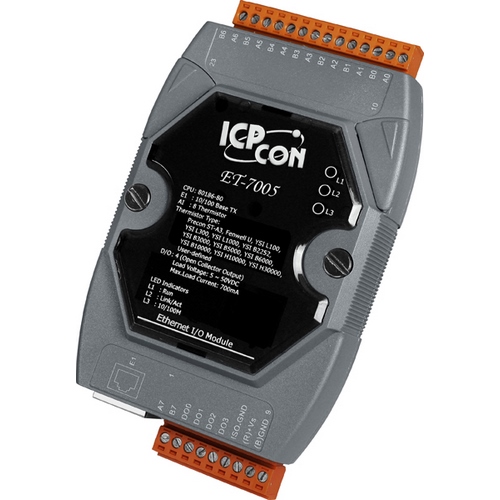

ET-7005: Módulo de 8 entradas análogas y 4 Salidas Aisladas
Módulo de 8 entradas para termistor y 4 salidas digitales aisladas

El ET-7005, es un módulo Ethernet que posee un servidor web integrado que permite configurar el módulo, controlar y monitorear las E/S desde cualquier navegador web.

Con la función web HMI, no es necesario programar ni tener habilidades en HTML; la creación de páginas web dinámicas y atractivas para el control y monitoreo de entradas/salidas será divertido para los ingenieros. El ET-7005 ofrece a los usuarios un acceso fácil y seguro desde cualquier lugar y a cualquier hora.

Además, el ET-7005 soporta también el protocolo Modbus/TCP, lo cual hace una perfecta integración entre este dispositivo y software SCADA.

El ET-7005 es un módulo de 16 bits con 8 entradas análogas diferenciales y 4 salidas digitales, se pueden programar los rangos de entrada en todos sus canales análogos y la salida digital puede ponerse como salida de alarma. Cada canal análogo permite configurarle un rango individual.

Características:
  • Servidor web integrado
  • Seguridad de comunicación
  • Protocolo Modbus/TCP
  • Aislamiento de dos vías / protección ESD
  • Soporta entrada de termistor
  • Ethernet 10/100 Base-TX
  • Conexión par de E/S
  • Configuración de canales independientes
  • 4 Canales para Salidas Digitales para Alarmas
  • Tipos definidos por el usuario
    •
    Aplicaciones:
    • Automatización de edificios
    • Automatización de fábricas
    • Automatización de maquinas
    • Mantenimiento remoto
    • Diagnóstico remoto
    • Equipo de pruebas

    Especificaciones Técnicas
    CPU
    CPU
    80186 CPU (80MHz)
    SRAM
    512K Bytes
    Memoria Flash
    512K Bytes
    EEPROM
    16K Bytes
    Watchdog Dual
    Sí
    Comunicación
    Puerto Ethernet
    10/100 Base-TX (Con indicador de actividad y conectividad)
    Detección automática de MDI/MDI-X
    Entrada Análoga
    Canales de entrada
    8 diferenciales
    Tipo de Entrada
    Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000,
    YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, Definido por el usuario
    Resolución
    16-bit
    Tasa de muestreo
    8 muestras/segundo
    Exactitud
    +/-0.1% o mejor
    Zero drift +/-20 µV/°C
    Span drift +/-25 ppm/°C
    Modo de rechazo común 86 dB min.
    Modo de rechazo normal 100 dB
    Configuración individual de canales Si
    Protección de sobre voltaje 110 Vcd/Vac
    Protección ESD 4 KV contacto para cada terminal y 8KV Aire para puntos aleatoreos
    Protección EFT
    4 KV para la alimentación
    Salida Digital
    Canales de salida
    4 (Sink)
    Tipo de salida Aislada de colector abierto
    Corriente máxima 700 mA / Canal
    Voltaje 5 V DC ~ 50 V DC
    2 formas de aislamiento
    Ethernet
    1500 V DC
    ED y SD 2500 V DC
    Montaje
    Montaje en Riel Din
    SI
    Montaje en Pared
    SI
    Display LED
    Led indicador de encendido, LED indicador de actividad y LED indicador de red
    Alimentación
    Protección
    Protección de alimentación de polaridad inversa
    Voltaje de alimentación
    +10 ~ 30 V DC (sin regular)
    Consumo
    0.10 A/24 V DC
    Ambiente de Trabajo
    Temperatura en Operación
    -25°C hasta +75°C
    Temperatura en Almacenaje
    -30°C hasta +80°C
    Humedad Relativa
    5 hasta 90%, sin condensación
    Dimensiones
    Ancho x Alto x Profundidad
    123mm x 72mm x 35mm
