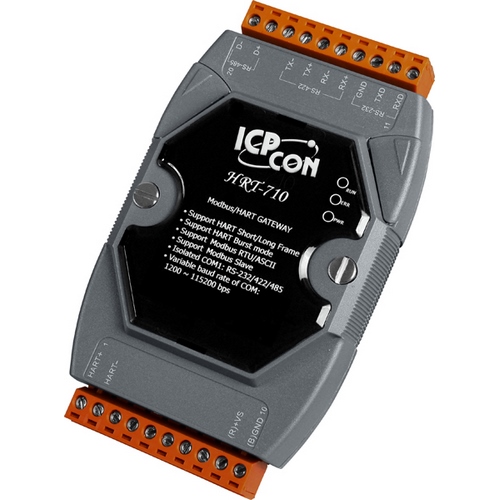

HRT-710

Protocolo HART: HRT-710

Comprar

Modbus RTU / ASCII para HART Gateway.

El HRT-710, Gateway está especialmente diseñado para el dispositivo maestro del protocolo HART. Permite que el maestro Modbus acceda a los dispositivos HART. Estos dispositivos HART pueden ser un transmisor, un actuador, etc. Además, también proporcionamos la utilidad de software, HG_Tool, para la configuración del módulo y el diagnóstico del dispositivo HART. Al usar estos módulos, los usuarios pueden integrar sus dispositivos HART en la red Modbus de manera fácil y rápida.

HRT-710, un maestro HART para la pasarela esclava Modbus, se aplica para integrar la información de estos medidores de flujo HART en el sistema HMI del cliente. Mediante el HRT-710, todos los medidores de flujo HART se considerarán como dispositivos esclavos Modbus y el sistema HMI puede usar la comunicación Modbus RTU incorporada para acceder fácilmente a estos medidores de flujo HART.

Se necesita integrar más de 250 información de dispositivo HART al centro de vigilancia. En el lado de la PC, utiliza 3 piezas de tarjetas PCI (VXC-148U, para 24 canales de expansión RS-485). I-2542A e I-2542B (RS-485 a Fibra) se utilizan en todos los canales RS-485 para extender la distancia de comunicación RS-485. Hay aproximadamente 20 piezas de módulos HRT-710 utilizados en cada canal RS-485 con la identificación de la estación diferente. A través de la estructura, el sistema SCADA o HMI puede integrar toda la información del dispositivo HART a través del protocolo Modbus de manera fácil y rápida.

Características:
  • Soporta armazón HART corto/ largo.
  • Soporta HART Burst modo.
  • Permitir dos HART Masters.
  • Trabajando en modo HART punto a punto o multi-drop.
  • Conectando hasta 15 módulos HART.
  • Soporta Modbus RTU y formato ASCII.
  • Admite el modo Modbus Slave.
  • Admite actualización de firmware a través de Com Port. (FW_v1.2 y HW_v1.2).
  • Soporte de reemplazo en línea de dispositivos HART. (FW_v1.5).
  • Admite adquirir Long Frame Address automatically (FW_v1.5).
  • Puerto COM aislado: RS-232/422/485.
  • Proporcionar indicadores LED.
  • Watchdog incorporado.
  • Se puede montar en carril DIN.
Especificaciones Técnicas
Interfaz UART
Controlador Ethernet 10 / 100Base-TX Controller (negociación automática, Auto_MDIX)
Puerto COM RS-232 (3 hilos) / RS-422 / RS-485
Velocidad en baudios (bps) 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Protocolo Modbus RTU / Modbus ASCII
Conector 9 pines atornillado bloque de terminales
Interfaz HART
HART Channel 1
HART Interface Bloque de terminales atornillados de 2 clavijas
Dispositivo HART Dispositivos HART de 2 o 4 hilos
Topología HART punto a punto o multi-gota
Datos digitales Solo de datos HART
Tipo de marco HART Marco corto y largo
Modo de ráfaga admitido
Max. Dispositivo HART 15
Aislamiento UL1577 Espec.
Resistencia de lazo 250 Ω (1 / 4W) por Jumper
Potencia de bucle No
Poder
Fuente de alimentación no regulada +10 ~ +30 VDC
Protección Protección contra inversión de polaridad, Protección contra sobretensión de oscurecimiento
Consumo de energía 1 W
Mecanismo
Instalación Carril DIN o Montaje en la pared (Horizontal)
Dimensiones 72 mm x 35 mm x 121 mm (A x L x A) Detalle
Ambiente
Temperatura de funcionamiento -25°C ~ +75°C
Temperatura de almacenamiento -30°C ~ +80°C
Humedad 5% ~ 95% HR, sin condensación
