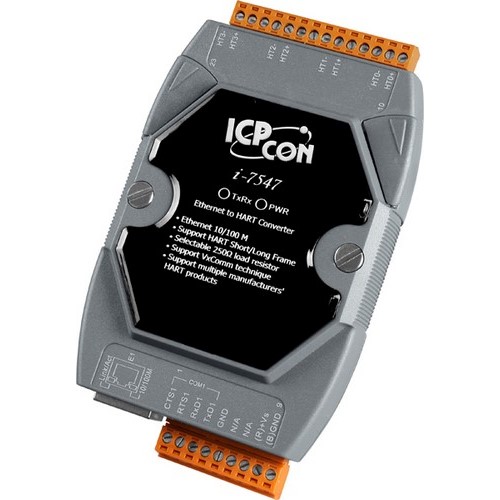

I-7547

Protocolo HART: I-7547

Comprar

Convertidor de Ethernet a HART.

I-7547 es un convertidor de Ethernet a HART especialmente diseñado como el dispositivo maestro del protocolo HART. Al conectar la I-7547 a la PC a través de Ethernet e instalar la utilidad VxComm, permitirá a los usuarios acceder a los dispositivos HART a través del puerto COM virtual de la PC. Por lo tanto, los usuarios pueden hacer que la recolección de datos y el procesamiento de la red HART sean más fáciles y rápidos al aplicar la I-7547. Además, también ofrecemos la herramienta gratuita HC_Tool para la configuración del módulo y la prueba de comunicación HART fácilmente.

Características:
  • Soporte HART armazón corto/largo.
  • Admite el modo HART Burst.
  • Soporte de modo HART punto a punto o multi-drop.
  • Admite la conexión de hasta 15 dispositivos esclavos HART.
  • Permitir dos maestros HART.
  • Proporcione la utilidad HC_Tool para la configuración del módulo y la comunicación HART.
  • Soporte de actualización de firmware a través de Ethernet.
  • Proporcione el LED de indicación PWR / TxRx.
  • 4KV ESD Protection.
  • Watchdog incorporado.
  • Resistencia de carga seleccionable de 250 Ω.
  • Proporcione cuatro canales HART.
  • Admite la técnica VxComm.
  • Servidor web incorporado para la configuración de red.
  • Soporte HART Pair-Connection (FW_v1.03).
  • La técnica de soporte FDT (herramienta de dispositivo de campo) y el software FDT a continuación se han probado correctamente.
Aplicaciones:
  • Medición actual.
  • Aplicación de la industria petroquímica.
  • Monitoreo del medio ambiente.
  • Monitoreo de túneles.
  • Monitorear el sistema.
  • Monitoreo del edificio.
Especificaciones Técnicas
Interfaz Ethernet
Puerto Ethernet 10/100 Base-TX con Auto MDI / MDI-X
Virtual COM Sí (Utilidad VxComm)
Servidor web incorporado
Interfaz HART
Canal 4
Conector bloque de terminales atornillado de 2 pines para cada puerto HART
Resistencia de terminador Resistencia de terminal de 250 Ω seleccionable para cada puerto HART
Protección 4KV ESD Sí, contacto para cada terminal
Voltaje de aislamiento 500 VDC
LED
Pantalla LED PWR: Indicador de encendido
TxRx: datos recibidos del indicador Ethernet / HART
Poder
Fuente de alimentación no regulada +10 ~ +30 VDC
Protección Protección contra inversión de polaridad, Protección contra sobretensión de oscurecimiento
Consumo de energía Máximo: 1.5W
Mecanismo
Instalación Riel DIN o montaje en pared
Dimensiones 123 mm x 72 mm x 35 mm (alto x ancho x profundidad)
Ambiente
Temperatura de funcionamiento -25°C ~ +75°C (-13 a 167°C)
Temperatura de almacenamiento -30°C ~ +80°C (-22 a 176°C)
Humedad 5% ~ 95% HR, sin condensación
