Productos -> Convertidores de protocolos -> Serial - Asíncrono -> Ethernet -> Alámbrico ->LBNP16301B

LBNP16301B

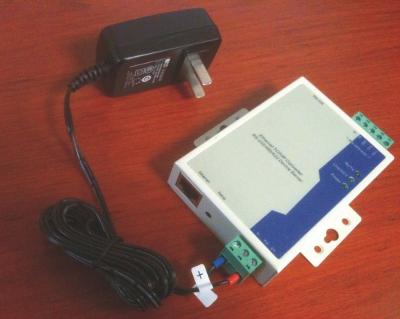

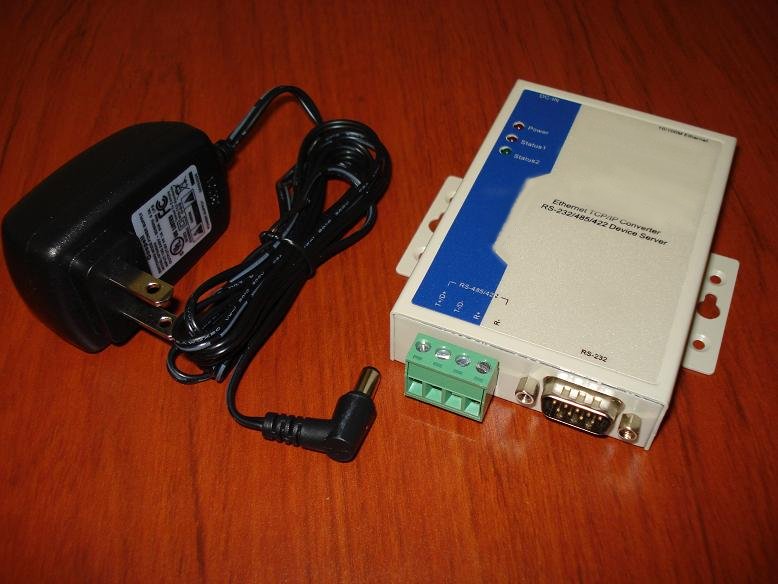

Convertidor LBNP16312 de RS-232/RS-485/RS-422 a Ethernet
Convertidor serial de RS-232/RS-485/RS-422 a Ethernet (10/100M)
El LBNP16301B es un convertidor de alto rendimiento de Ethernet a Serial RS-232/485/422. Obtiene paquetes de datos UDP o TCP y transfiere datos a traves del puerto Ethernet. Cuenta con una interfaz RS-232/485/422 de donde puede obtener datos.

Convertidor LBNP16312 de RS-232/RS-485/RS-422 a Ethernet

Características:
  1. Detección automática de la interfaz 10/100Mbps
  2. 3 interfaces seriales en 1 RS-232/422/485
  3. Soporta 300 bps - 115.2 kbps
  4. Soporta protocolos TCP, UDP, ARP, ICMP y DHCP
  5. Soporta socket TCP/IP
  6. Soporta acceso serial al driver y se auto conecta después de que la red se desconecta
  7. Opción de métodos de configuración: Windows, TELNET y WEB
  8. Montaje Riel DIN o montaje en pared


Especificaciones técnicas
Serial
Estándar
 RS-232/RS-485/RS-422
Señal RS-232
DCD,RXD,TXD,DTR,GND,DSR,RTS,CTS
Señal RS-485
D+,D-,GND
Señal RS-422
T+,T-,R+,R-,GND
Formato de trabajo
Formato asíncrono, punto a punto, 2 hilos half duplex, 4 hilos full duplex
Paridad
 Ninguno, Par, Impar, Espacio
Bits de Datos
7 bits, 8 bits
Dirección
 Lado RS-485 adopta la tecnología ADDC , texto automático y control automático de la dirección de transferencia
Velocidad de transmisión
 300-115200bps
Distancia de transmisión
Lado RS-485/422 1200M
Lado RS-232 15M
Carga
 Soporte del lado RS-485/422 32 o 128 puntos de bucle invertido
Protección de la interfaz
 Protección contra sobretensiones de 1500W
Protección electroestática de 15KV
Puerto Ethernet
Estándar
 10Base-T,100Base-TX
Protocolo
 Soporta TCP Server, TCP Client, UDP y Real COM driver
Velocidad de transmisión
10/100M auto-sensing
Memoria
 32 Kbytes
Distancia de transmisión
 100mts
Aislamiento electromagnético
 1KV
Conector
 RJ-45
Medio ambiente
Temperatura en operación
-20°C a 60 °C
Temperatura de Almacenamiento
-25°C a 85 °C
Humedad
Humedad relativa de 5% a 95%
Alimentación
Alimentación de entrada
12 a 36VDC
Consumo
<1W
Dimensiones
L*W*H
100mm*69mm*22mm
Carcasa
Acero
Color
Negro
Peso
240g
Montaje
Riel DIN


Convertidor LBNP16312 de RS-232/RS-485/RS-422 a Ethernet

Accesorio incluido:
LB16RD
Accesorio para montaje en Riel DIN
LB16RD: Accesorio para montaje del convertidor en Riel DIN
LB16RD: Accesorio para montaje del convertidor en Riel DIN

LB16RD: Accesorio para montaje del convertidor en Riel DIN



Ver Archivo PDF de especificaciones
Descargar Manual


Ejemplo de Esquema de Conexión
