Z-4RTD-2
Z-4TC: Módulo de adquisición de temperatura para 4 termopares
Módulo de adquisición de datos para 4 entradas RTD

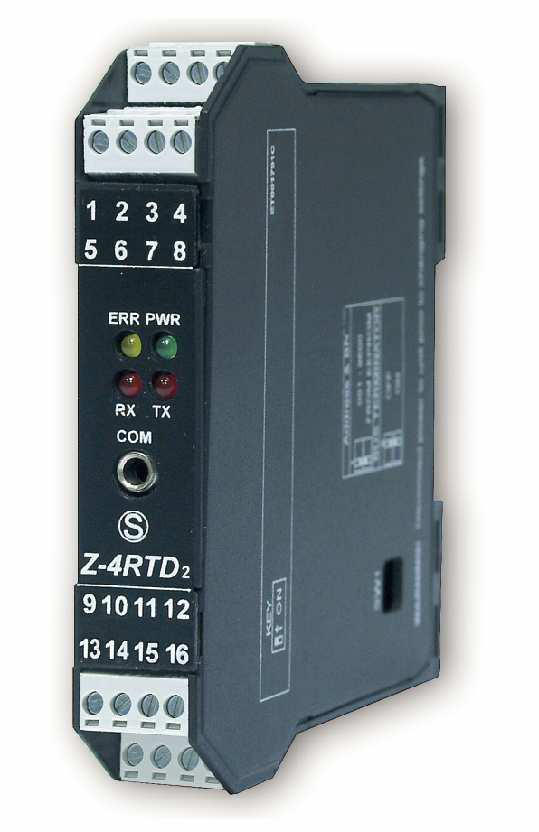

El Z-4RTD-2 es un módulo industrial que permite leer hasta 4 entradas de RTD de manera simultanea. Cada canal puede ser configurado para diferentes tipos de RTD (Pt100, Pt1000, Pt500, Ni100) y con filtros seleccionables por software que aseguran la adquisición de valores confiables. Provee de una comunicación serial ModBus RS-485. Las conexiones se hacen en terminales a tornillo.

Características:
  • Entrada: 4 Canales de RTD (Pt100, Pt1000, Pt500, Ni100).
  • Interfaz: Comunicación serial RS485 con protocolo Modbus RTU.
  • Aislamiento Galvánico
  • Fácil conexión de alimentación y comunicación serial para montaje en riel DIN
  • La dirección y la velocidad de transmisión pueden ser configurados mediante DIP Switch
  • Cada entrada es configurada independientemente de las otras
  • Software gratuito

Especificaciones Técnicas
Entradas
Número de canales 4
Tipo RTD (Pt100, Pt1000, Pt500, Ni100) 2, 3 o 4 hilos
Voltaje Máximo 24V
Resolución del ADC 14 bits
Software de Configuración Por Serial (RS232/485) o Ethernet (Z-NET)
Alimentación
Voltaje 10 a 40Vdc, 19 a 28 Vac
Consumo 0.7 W
Aislamiento 1,500 Vac
Protección 400 W/ms
Condiciones ambientales
Temperatura en operación -10 a +65°C
Humedad 30 a 90% a 40°C sin condensación
Temperatura de almacenamiento -20 a +85°C
Grado de protección IP20
Dimensiones 17.5 X 100 X 112 mm (W x H x D)
Peso 140 g
Carcasa Fibra de vidrio auto extinguible clase V0
Hot swapping Si
Conexiones Plug in, terminales a tornillo para conductores de 2.5mm (máx.)
Montaje Riel DIN simétrico de 35mm
Comunicación
Interfaz RS485 2 hilos, Velocidad de Transmisión de 1200 a 115Kbaudios
Interfaz RS232 Velocidad de Transmisión de 2400
Paridad Ninguna
Protocolo MobBus RTU esclavo
Distancia de la comunicación 1,200 mts máximo sin repetidor
Conectividad Máximo 32 nodos
Software de programación Configuración de parámetros en línea vía conexión serial con el paquete Z-Setup o Ethernet con el paquete Z-NET (se requiere Z-TWS)
