PMP300
Los sensores de presión (OEM) serie PMP300 están diseñados con una precisión de ingeniería para adaptarse a muchas aplicaciones de medición de presión OEM e industriales. Su robusto diseño es resistente a la vibración, golpes, grandes variaciones de temperatura, RFI y muchas otras condiciones ambientales extremas que son típicas en aplicaciones industriales y OEM.
Su funcionamiento y fiabilidad son respaldados por la soldadura de todo el cuerpo de acero inoxidable de la celda de medición que elimina la necesidad de cubiertas en materiales suaves que pueden deteriorarse con el tiempo. La fabricación de vanguardia y el proceso de ensamble aumentan la fiabilidad a largo plazo del PMP300.
- OEM
- Salida amplificada
- De bajo costo
- Tamaño compacto
- Rangos de presión de 15 a 10,000 psi
Principales aplicaciones donde es utilizado:
Control de procesos y automatización de controles neumáticos, hidráulicos y de maquinaria.
| Especificaciones | |||
| Datos Generales | |||
| Canales | 1 | ||
| Temperatura compensada | Min: 0°C Max: 80°C |
||
| Excitación | 14 Vdc a 30 Vdc para transductores con salida a voltaje 10 Vdc a 30 Vdc para transductores con salida de corriente |
||
| Histéresis | Min: -.16% de R.O Max: .16% de R.O |
||
| No linealidad | Min: -1% de R.O Max: 1% de R.O |
||
| No repetibilidad | Min: -.1% de R.O Max: 1% de R.O |
||
| Temperatura en operación | Min: 0°C , Max: 80°C | ||
| Temperatura Shift Span | Min: -.02% de carga/F Max .02% de carga/F |
||
| Temperatura Shift Zero | Min: -.02% de R.O/F Max .02% de R.O/F |
||
| Capacidad | Relativa de 15psi a 10,000psi Absoluta de 15psia a 100psia |
||
| Salida | 0-10 Vcd ó 4-20 mA | ||
| Excitación calibrada | 24 Vdc | ||
| Altura | 2.4" | ||
| Peso | 2.8oz | ||
| Diámetro | 1.06" | ||
Diagramas de aplicaciones

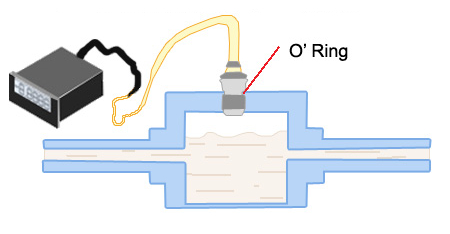

Los sensores de presión con aprobación FDA O'Rings pueden ser usados en la producción de comida tales como la industria de la leche.

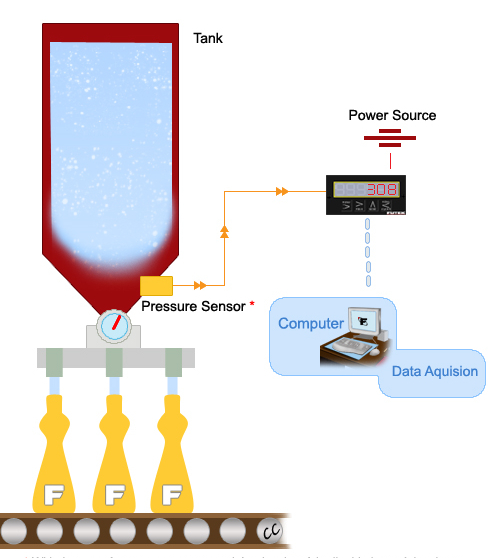

Los sensores de presión se pueden colocar debajo de un silo o tanque para monitorear que tan lleno o vacío se encuentra y de esta forma medir y monitorear la presión mientras conocemos el volumen y densidad del líquido. Utilizando controladores con pantallas digitales, PLCs, computadoras o sensores de adquisición de datos tu puedes medir y controlar el peso de la cantidad a dispensar y/o el flujo de liquido durante el proceso de automatización.

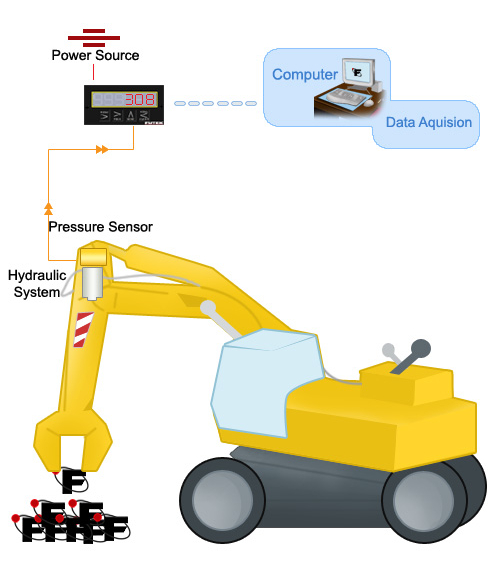

La mayoría de grúas, excavadoras y equipo similar son manejados usando sistemas hidráulicos. Para controlar el movimiento, el agarre y la fuerza aplicada, los sensores de presión son utilizados para supervisar y proporcionar la correcta presión a estos sistemas. La utilización de sensores de presión también permitirá al operador completo control de los dispositivos mecánicos y aplicará la suficiente fuerza o cargará sin esfuerzo. El sensor de presión también puede ser usado para supervisar el nivel del fluido hidráulico para el mantenimiento preventivo. Si y cuando el fluido presurizado comienza a alcanzar un nivel inseguro, el usuario será notificado.

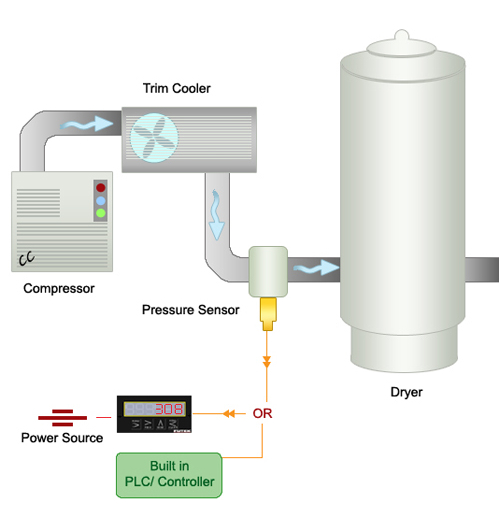

Los sensores de presión son usados para medir la presión de fluidos o gases. En este particular ejemplo el gas es comprimido en el compresor, cuando el gas es soltado tiene que ser enfriado ya que la compresión de gas por lo general aumenta su temperatura. El sensor de presión supervisa la presión real del aire antes de que sea transferido al secador.
