W-8349 / W-8749


Clic para ampliar imagen

Características


La serie WinCON W-8x49 toma todas las ventajas del software Indusoft Web Studio. Con WinCON e Indusoft, los usuarios pueden integrar fácilmente aplicaciones SCADA muy poderosas basadas en la WEB, haciendo que las posibilidades de control HMI puedan ser remotas. Indusoft provee una interfaz fácil de usar y con una gran variedad de opciones configurables por el usuario, esto hace posible la creación de aplicaciones HMI únicas y robustas.

Siendo una de las primeras compañías creadoras de la tecnología PAC, los creadores del WinCON ofrecen una gran cantidad de plataformas poderosas y flexibles para implementar tecnología de control para automatizacion programable en tu infraestructura de control industrial ya existente. Esta empresa ha hecho alianzas con diferentes software embebidos para asegurarte que la serie W-8000 basado en Windows CE.net sea la mejor en controladores de automatizacion programables.

La plataforma W-8000 tiene muchas configuraciones de software muy poderosas, habilitando a los usuarios a maximizar su productividad y al mismo tiempo estar familiarizados con los sistemas operativos y todos los protocolos industriales de comunicación estándar. Las relaciones que tiene esta compañía con Microsoft y Linux hacen que los usuarios del W-8000 tengan la libertad de elegir, no solo los ambientes de operación estándar, si no que también se ha añadido la flexibilidad para manejar su lógica de programación y “runtimes” HMI. Los usuarios se beneficiaran de los ambientes de desarrollo mas conocidos para hacer sus aplicaciones como: El software embebido Microsoft Visual C++, Visual Basic .NET y Visual C#. El tiempo de desarrollo se ve drásticamente reducido ya que el WinCON te ofrece software comprehensivo, SDK, la utileria WinCON y la utilería WinConOPC server.


WinCon conectado a un monitor

Ejemplo de un esquema de conexión del WinCon
Clic para ampliar imagen

Especificaciones
W-8349-G
W-8749-G
Procesador Compatible con Intel Strong ARM CPU, 206MHz
Sistema Operativo Windows CE.NET 4.1
Software Precargado InduSoft
SDRAM 64M bytes
Flash 32M bytes
EEPROM 16K bytes
Puerto de expansión 1 x Compact Flash tipo II
Interfaz USB1.1 x 2
Puerto VGA x 1
Puerto Ethernet 10/100 BaseT x2
COM 2 9-pin D-Sub (RS-232)
COM 3 Bloque de terminales (RS-485 de dos hilos)
Puerto serial adicional No
Función predeterminada Dispositivo de 64-bit con numero serial único
Botón de reinicio
LEDs de encendido
Temporizador Watchdog
Reloj de tiempo real
Puertos de expansión para E/S
3
7
Temperatura de operación -25°C to +75°C
Temperatura en almacén -30°C to +85°C
Humedad 5~95%
Fuente de alimentación 20W, Unregulated +10Vdc to +30Vdc
Dimensiones (LxHxD)(mm)
229x110x90
354x110x90

Clic para ampliar imagen

Aplicaciones
Implementación de redes separadas para mayor seguridad
Implementación de mecanismo redundante a una red

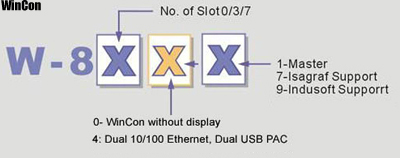

W-8XXX


PAC basado en Indusoft

El controlador puede desarrollar las siguientes aplicaciones:

  1. Interfaz Hombre Maquina(HMI)
  2. Sistema de supervisión, Control y Adquisición de datos (SCADA)
  3. Servidor Web
Modelo
OS
Software
Preinstalado
CPU
Flash
SDRAM
VGA Resolución
USB
I/O Slot
W-8349
CE 4.1
206 MHz
32MB
64MB
1024x768
2
3
W-8749
CE 4.1
206 MHz
32MB
64MB
1024x768
2
7
