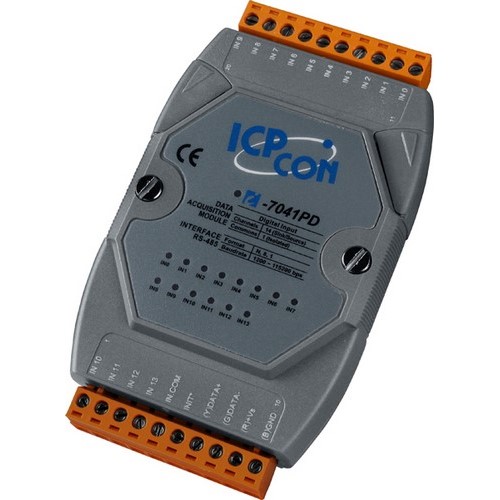

I-7041P/I-7041PD
Módulo digital de 14 canales con contadores de 16 bits.
El I-7041 proporciona 14 canales para entrada digital, cada uno de los cuales cuenta con aislamiento de fotoacoplamiento. Además, la entrada digital del receptor o del tipo fuente se puede seleccionar a través de conexiones por cable, y todos los canales se pueden usar como contadores de 16 bits. El I-7041D incluye 14 indicadores LED que se pueden usar para monitorear el estado del canal DI. La protección ESD de 4 kV y el aislamiento intramódulo de 3750 VDC son estándar. Las especificaciones de hardware para el M-7041 y el M-7041P son las mismas que para el I-7041, y son compatibles con los protocolos Modbus RTU y DCON, que se pueden configurar a través del software. ICPDAS recomienda seleccionar la versión "P" del módulo de entrada digital para uso industrial.
Especificaciones |
|
| Entrada Digital | |
| Canales de entrada | 14 |
| Tipo de entrada | Canales aislados con voltaje o tierra común |
| Voltaje en encendido | +19 VDC ~ +30 VDC |
| Voltaje en apagado | +11 VDC Max |
| Impedancia de Entrada | 3 kOhm, 0.33 W |
| Contadores | Canales: 14 |
| Contador Máx.: 16 bits (65535) | |
| Máx. frecuencia de entrada: 100Hz | |
| Ancho de Pulso Mínimo: 5ms | |
| Voltaje de Aislamiento | 3750 Vrms |
| Interfaz | |
| Interfaz | RS-485 |
| Formato | N, 8, 1 |
| Velocidad de Transmisión | 1200 ~ 115200bps |
| Pantalla LED | |
| 1 LED como indicador de Energía/Comunicación | |
| 14 indicadores LED para entradas (Para el I-7041PD) | |
| Energía | |
| Entrada | +10 a +30 VDC |
| Consumo de energía | 0.2W (I-7041P) / 0.9W (I-7041PD) |
| Ambiente | |
| Temperatura en operación | -25 a 75 °C |
| Temperatura de almacenaje | -40 a 85 °C |
| Humedad | 5 a 95%, no condensada |
 |
