Módulo de E / S de Ethernet con AI de 3 canales, DI de 6 canales, relé de 3 canales.
Automatización de edificios.
Automatización industrial.
Automatización de máquinas.
Mantenimiento remoto.
Diagnóstico remoto.
Equipo de pruebas.

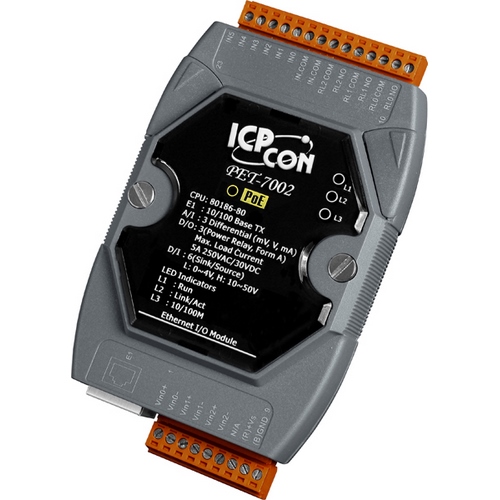

PET-7002
Módulo de E / S de Ethernet con AI de 3 canales, DI de 6 canales, relé de 3 canales.
El PET-7202 es un módulo multifuncional con entradas analógicas de 3 canales, entradas digitales de 6 canales y salidas de relé de 3 canales. Proporciona varias entradas analógicas programables (+/- 150 mV, +/- 500 mV, +/- 1 V, +/- 5 V, +/- 10 V, +/- 20 mA, 0 ~ 20 mA y 4 ~ 20 mA). Cada entrada analógica puede configurar un rango adecuado con una protección de alto voltaje de 240 Vrms. Cada entrada analógica se puede programar para aceptar corriente o voltaje como entrada / salida dependiendo de la posición del puente correspondiente. El PET-7202 es totalmente compatible con RoHS y tiene calificación para protección ESD de 4 kV así como para aislamiento intramódulo de 2500 VDC.
Caracteristicas:- Servidor web incorporado.
- Web HMI.
- Soporte para protocolos Modbus TCP y Modbus UDP.
- Seguridad de comunicación.
- Conmutador Ethernet de 2 puertos para topología Daisy-Chain.
- Dual Watchdog.
- Amplio rango de temperatura de funcionamiento: -25 ~ + 75 ° C.
- Conexión de par de E / S.
- E / S incorporada.
- AI: 3 canales con protección de sobretensión de 240 Vrms.
- DI / contador: 6 canales.
- Relé de potencia: 3 canales.
Especificaciones del Sistema |
|
| Software | |
| Servidor web incorporado | Sí |
| HMI web | Sí |
| Conexión de par de E / S | Sí |
| Comunicación | |
| Puerto Ethernet | 1 x RJ-45, 10/100 Base-TX |
| PoE | Sí |
| Protocolo | Modbus TCP, Modbus UDP |
| Seguridad | ID, contraseña y filtro de IP |
| Dual Watchdog | Sí, Módulo (0.8 segundos), Comunicación (Programable) |
| Indicadores LED | |
| para el funcionamiento del sistema | Sí |
| para Enlace / Ley Ethernet | Sí |
| para PoE Power | Sí |
| Aislamiento bidireccional | |
| I / O | 2500 VDC |
| Protección EMS | |
| ESD (IEC 61000-4-2) | Contacto de ± 4 kV para cada terminal y ± 8 kV de aire para punto aleatorio |
| EFT (IEC 61000-4-4) | ± 4 kV para línea de línea de alimentación |
| Surge (IEC 61000-4-5) | ± 0.5 kV para la línea eléctrica |
| Requerimientos de energía | |
| Protección de polaridad inversa | Sí |
| Desarrollado desde el bloque de terminales | 12 ~ 48 VDC |
| Desarrollado desde PoE | Sí, IEEE 802.3af, Class1 |
| Consumo | 3.4 W (Max.) |
| Mecánico | |
| Dimensiones (An x Al x Prof) | 72 mm x 123 mm x 35 mm |
| Instalación | |
| Montaje | Riel DIN o en pared |
| Ambiente | |
| Temperatura de funcionamiento | -25 ~ + 75 ° C |
| Temperatura de almacenamiento | -30 ~ + 80 ° C |
| Humedad | 10 ~ 90% HR, sin condensación |
