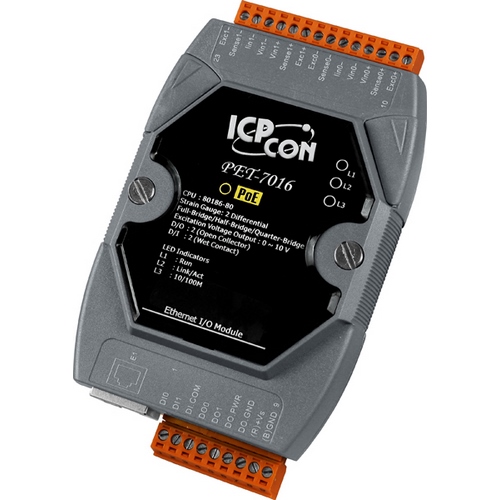

PET-7016
Densímetro de 2 canales, entrada digital de 2 canales y módulo de entrada digital de 2 canales (RoHS).
El PET-7016 es un módulo medidor de tensión con 2 canales de entrada analógica, 1 canal de salida de tensión de excitación, 2 canales de entrada digital y 2 módulos de salida digital. Proporciona varias entradas de entrada analógicas programables (+/- 1 mV, +/- 50 mV, +/- 100 mV, +/- 500 mV, +/- 1 V y +/- 2.5 V) y admite puente completo , medio puente y cuarto de puente. El rango para cada entrada analógica se puede configurar de forma individual. La salida de voltaje de excitación puede estar en el rango de 0 ~ 10 V con una eficiencia de conducción de 60 mA. Las salidas digitales también se pueden configurar como salidas de alarma. El PET-7016 también puede proporcionar mediciones de medidor de tensión de larga distancia que compensa la pérdida de voltaje resultante de las mediciones a larga distancia.
Caracteristicas:- Servidor web incorporado.
- Web HMI.
- Soporte para protocolos Modbus TCP y Modbus UDP.
- Seguridad de comunicación.
- Dual Watchdog.
- Amplio rango de temperatura de funcionamiento: -25 ~ + 75 ° C.
- Conexión de par de E / S.
- E / S incorporada.
- Entrada del medidor de tensión: 2 canales.
- DI / contador: 2 canales.
- DO: 2 canales.
| Specifications | |||
| Software | |||
| Built-In Web Server | Yes | ||
| Web HMI | Yes | ||
| I/O Pair Connection | Yes | ||
| Communication | |||
| Ethernet Port | 10/100 Base-TX with Auto MDI/MDI-X | ||
| Protocol | Modbus/TCP, Modbus/UDP | ||
| Security | ID, Password and IP Filter | ||
| Dual Watchdog | Yes, Module (0.8 second), Communication (Programmable) | ||
| LED Indicators | |||
| L1 (System Running) | Yes | ||
| L2 (Ethernet Link/Act) | Yes | ||
| L3 (Ethernet 10/100 M Speed) | yes | ||
| PoE Power | yes | ||
| 2 Way Isolaiton | |||
| Ethernet | - | ||
| I/O | 2500 Vrms | ||
| EMS Protection | |||
| ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal and ±8 kV Air for Random Point | ||
| EFT (IEC 61000-4-4) | ±4 kV for Power Line | ||
| Power Requirements | |||
| Reverse Polarity Protection | Yes | ||
| Powered from terminal block | Yes, 12 ~ 48 VDC | ||
| Powered from PoE | Yes, IEEE 802.3af, Class1 | ||
| Consumption | 5.3 W | ||
| Mechanical | |||
| Dimensions (W x L x D) | 72 mm x 123 mm x 35 mm | ||
| Installation | DIN-Rail or Wall mounting | ||
| Environment | |||
| Operating Temperature | -25 °C ~ +75 °C | ||
| Storage Temperature | -30 °C ~ +80 °C | ||
| Humidity | 10 ~ 90% RH, non-condensing | ||
| Strain Gauge Input | |||
| Input Channels | 2 (Differential) | ||
| Input Type | +/-15 mV, +/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-2.5 V, +/-20mA, 10 ~ 20 mA, 4 ~ 20 mA |
||
| Strain Gauge Type | Full-Bridge, Half-Bridge, and Quarter-Bridge | ||
| Individual Channel Configuration | Yes | ||
| Resolution | 16-bit | ||
| Sampling Rate | 10 Samples/Sec. (Total) | ||
| Accuracy | +/-0.05% | ||
| Zero Drift | +/-0.5 µV/°C | ||
| Span Drift | +/-25 ppm/°C | ||
| Overvoltage Protection | 30 VDC | ||
| Input Impedance | Voltage Input: >400 kO, Current Input: 125 O |
||
| Common Mode Rejection | 150 dB min. | ||
| Normal Mode Rejection | 100 dB | ||
| Excitation Voltage Output | |||
| Output Channels | 1 | ||
| Output Range | 0 ~ 10 V | ||
| Max. Output Load Current | 60 mA | ||
| Accuracy | +/-0.05% of FSR | ||
| Drift | +/- 50 ppm/°C | ||
| Power On Value | Yes | ||
| Digital Input/Counter | |||
| Input Channels | 2 | ||
| Type | Wet (Sink or Source) | ||
| Off Voltage Level | +1 VDC max. | ||
| On Voltage Level | +3.5 VDC ~ +50 VDC | ||
| Counters | Channels | 2 | |
| Max. Counts | 4,294,967,285 (32-bit) | ||
| Max. Input Frequency | 100 Hz | ||
| Min. Pulse Width | 5 ms | ||
| Overvoltage Protection | 70 VDC | ||
| Digital Output | |||
| Output Channels | 2 | ||
| Type | Isolated Open Collector (Sink) | ||
| Max. Load Current | 700 mA/Channel | ||
| Load Voltage | + 5 VDC ~ + 50 VDC | ||
| Overvoltage Protection | 60 VDC | ||
| Overload Protection | 1.4 A | ||
| Short-circuit Protection | Yes | ||
| Power On Value | yes, Programmable | ||
| Safe Value | Yes, Programmable | ||
