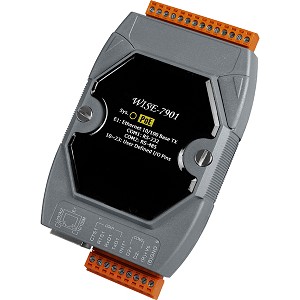

WISE-7901
WISE-7901 sigue la especificación IEEE 802.3af (clasificación, Clase 1) de alimentación a través de Ethernet (PoE). Permite recibir energía de la red habilitada para PoE mediante pares Ethernet (cable Ethernet de categoría 5). Esta característica proporciona una mayor flexibilidad y una mayor eficiencia, por lo tanto, simplifica el diseño de los sistemas, ahorra espacio, reduce los cables y elimina la necesidad de enchufes eléctricos dedicados. Mientras tanto, en el caso de un entorno no PoE, WISE-7901 aún podrá recibir energía de fuentes de alimentación auxiliares como adaptadores de CA o batería, etc.
Este módulo WISE-7901 es compatible con el protocolo Modbus / TCP para una integración perfecta con el software SCADA disponible. Es compatible con un bus de expansión de E / S para implementar diversas funciones de E / S, como D / I, D / O, A / D, D / A de acuerdo con el uso de X-Board.
Caracteristicas:
- Servidor web incorporado para la configuración de reglas IF-THEN-ELSE
- Motor de reglas IF-THEN-ELSE incorporado para operación lógica
- No más programación. ¡Simplemente haz clic y termina!
- Soporte IO, contador, temporizador, operaciones de correo electrónico
- Protocolo Modbus / TCP para la integración sin fisuras del software SCADA
- Energía sobre Ethernet (PoE) compatible con IEEE 802.3af
- 10/100 Base-TX Ethernet
- Bus de expansión de E / S
- Soporte X-Boards DI / DO: X107, X109, X110, X111
- Admite tarjetas X multifuncionales: X202, X203, X303, X304, X305, X308, X310, X324
Aplicaciones:
- Automatización de edificios
- automatización de fábricas
- automatización de máquinas
- mantenimiento remoto
- diagnóstico remoto
- equipos de prueba
| Specifications | |||
| CPU Module | |||
| SRAM | 512 KB | ||
| Flash | 512 KB; Erase unit is one sector (64 K bytes); 100,000 erase/write cycles | ||
| EEPROM | 16 KB | ||
| NVRAM | 31 Bytes (battery backup, data valid up to 10 year) | ||
| OS | MiniOS7 | ||
| RTC (Real Time Clock) | RTC Provide seconds, minutes, hours, date of week/month; month and year, valid from 1980 to 2079 | ||
| 64-bit Hardware Serial Number | Yes | ||
| Watchdog Timers | Yes (0.8 second) | ||
| Communication Ports | |||
| Ethernet | RJ-45 x 1, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) | ||
| COM 1 | RS-232 (TxD, RxD, RTS, CTS, GND), non-isolated, Speed: 115200 bps max. | ||
| COM 2 | RS-485 (D2+, D2-), self-tuner ASIC inside, non-isolated, Speed: 115200 bps max. | ||
| LED Indicators | |||
| System LED | Yes (Red) | ||
| LED Display | - | ||
| Special Indicator | PoE LED | ||
| Hardware Expansion | |||
| I/O Expansion Bus | Yes, 1 | ||
| Mechanical | |||
| Dimensions (W x H x D) | 72 mm x 123 mm x 35 mm | ||
| Installation | DIN-Rail or Wall mounting | ||
| Environment | |||
| Operating Temperature | -25 ~ +75 °C | ||
| Storage Temperature | -30 ~ +80 °C | ||
| Humidity | 10 ~ 90% RH, non-condensing | ||
| Power | |||
| Protection | Power reverse polarity protection | ||
| Frame Ground | Yes (for ESD Protection) | ||
| Input Range | +12 ~ +48 VDC | ||
| Power over Ethernet (PoE) | IEEE 802.3af Class 1 | ||
| Power Consumption | 2.0 W | ||
| Software Specifications | |||
| Functions | |||
| Rule Configuration Website | Access Web server on WISE controllers to edit and upload logic rules through web browser. | ||
| 36 IF-THEN-ELSE Logic Rules | 3 IF conditions with AND or OR operators 3 THEN actions and 3 ELSE actions |
||
| 48 Internal Registers | Hold temporary variables and read/write data via Modbus/TCP address. | ||
| 12 Timers | Delay / Timing functions. | ||
| 12 Emails | Send Email messages to pre-set Email receivers. | ||
| 12 Schedules | Setup prescheduled routine tasks. | ||
| Modbus/TCP Protocol | Real time control and monitoring I/O channels and system status of controllers via SCADA software. | ||
| IF Conditions | |||
| DI Channel | ON?OFF?ON to OFF?OFF to ON?Change | ||
| AI Channel | =,>,<,>=,<=(value) | ||
| Internal Register | |||
| DI Counter | =,>,<,>=,<=(value),Change | ||
| DO Counter | |||
| Timer | Timeout?Not Timeout | ||
| Schedule | In Range?Out Range | ||
| THEN / ELSE Actions | |||
| DO Channel | ON?OFF?Pulse Output | ||
| AO Channel | Change the value | ||
| Internal Register | |||
| DI Counter | Reset | ||
| DO Counter | |||
| Timer | Start?Stop | ||
| Schedule | |||
| Send | |||
