Si necesita conectar una gran cantidad de dispositivos seriales de legado a través de redes IP, los servidores de dispositivos seriales pueden proporcionar un puente simple entre sus dispositivos seriales y los sistemas modernos de automatización industrial. Los servidores de dispositivos seriales (también conocidos como convertidores serial a Ethernet) se pueden utilizar para conectar dispositivos que utilizan comunicaciones basadas en serie con protocolos de bus de campo a redes basadas en Ethernet. Con los servidores de dispositivos seriales, los operadores de red no tienen necesidad de reemplazar todos sus dispositivos seriales con dispositivos basados en Ethernet, y pueden ahorrar costos y esfuerzo, así como disfrutar tanto de la simplicidad de las comunicaciones seriales como de las ventajas de Ethernet.

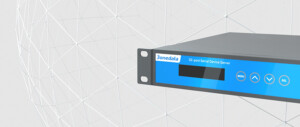

La serie NP3/5 de 3onedata son servidores seguros de dispositivos seriales que brindan conectividad confiable de serial a Ethernet para una amplia gama de dispositivos seriales. Es compatible con los modos “Comunicación Real”, “Comunicación Real Invertida”, “Comunicación Redundante” y RFC2217 para aplicaciones de control de dispositivos. Es compatible con los modos Servidor TCP, Cliente TCP, UDP, Multidifusión UDP y Rango UDP para aplicaciones de socket. Es compatible con los modos Par Maestro y Par Esclavo para aplicaciones de conexión en pares. Y es compatible con los modos DRDAS Real y DRDAS Servidor TCP para aplicaciones de redundancia de host dual. Además, la serie NP3/5 utiliza los protocolos SSL y SSH para transmitir datos seriales encriptados a través de Ethernet. Es compatible con los modos SSH, SSH Invertido, Servidor TCP Seguro, Cliente TCP Seguro, Par Maestro Seguro, Par Esclavo Seguro y Comunicación Real Segura para aplicaciones críticas de seguridad como banca, telecomunicaciones, control de acceso y gestión remota de sitios. Además, la serie NP3/5 también es compatible con el cifrado DES, 3DES y AES para garantizar la integridad de la transmisión de datos y maximizar la seguridad de los activos del usuario.
Características destacadas
- Diseño EMC de nivel 4 de grado industrial para soportar entornos hostiles en cualquier aplicación industrial.
- La alimentación redundante dual aislada proporciona una segunda fuente de alimentación en caso de que falle la entrada de alimentación principal, lo que garantiza el máximo tiempo de actividad de la red.
- La pantalla OLED hace visible la información básica del dispositivo, mejorando la eficiencia de configuración y operación.
- El puerto de caché de 128 KB garantiza la fiabilidad de la red COM cuando ocurren fallas en la red.
- Proporciona un búfer de 128 KB para cada puerto serial para registrar y mostrar los datos de comunicación en tiempo real de cada puerto serial en orden cronológico.
- La alarma de eventos anormales permite a los administradores localizar fallas de forma rápida y exacta.
- Admite comunicación entre pasarelas y enrutadores.
- Admite el modo de sondeo de múltiples hosts, lo que permite que varios hosts accedan al mismo puerto serial.
- Admite comunicación de coincidencia de delimitadores, logrando diversas demandas para el empaquetado del puerto serial.
- Admite FIFO, compatible con varios dispositivos terminales antiguos.
- Admite filtrado de direcciones IP y MAC, lo que puede lograr un control de acceso preciso fácilmente.
- Admite gestión de usuarios gradual para implementar una gestión de autoridad humanizada.
- Admite estado del puerto serial, parámetros y monitoreo estadístico de la comunicación, lo que facilita la lectura del estado de la comunicación.
- Admite el modo de acceso a la unidad de puerto serial virtual y la recuperación automática de la conexión después de la interrupción de la red.
- Configuración flexible de tramas de datos del puerto serial, que puede satisfacer las diversas demandas del usuario para la segmentación de paquetes de datos.
- Soporta acceso a aplicaciones estándar TCP/IP SOCKET.
- TCP admite múltiples conexiones, lo que permite que un máximo de 4 usuarios monitoreen o administren el dispositivo serial simultáneamente.
- UDP admite comunicación de máquina única o multimaquina, lo que permite que múltiples usuarios monitoreen o administren el dispositivo serial simultáneamente.
- Admite los modos TELNET y TELNET Inverso, construye una sesión de protocolo TELNET para realizar la conversión de datos del puerto serial y datos Ethernet entre el dispositivo terminal y el servidor.
- Admite el protocolo RFC2217, que puede hacer que el puerto serial se presente en el host como puerto COM local.
- Admite múltiples formas de configuración como herramienta de configuración de Windows, TELNET, SSHD y WEB.
- SSHD y HTTPS pueden garantizar la seguridad del acceso a los datos.
- Realiza diagnósticos y solución de problemas de red a través de Ping y Traceroute.
- Admite la función ARP, que puede evitar la falla de la comunicación debido a que la dirección MAC del servidor serial sea envejecida por el switch o router.
- Admite enrutamiento estático, la tabla de enrutamiento se puede agregar manualmente.
Aplicaciones

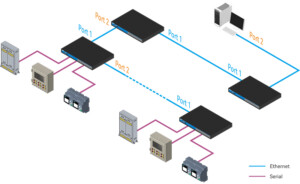

1. Diseño Dual Ethernet

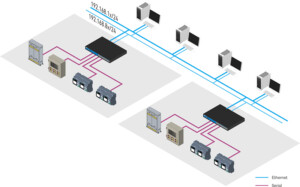

La serie NP3/5 soporta 2 puertos de red, cada uno con una dirección MAC independiente. Además, los usuarios pueden configurarlo en modo IP dual o modo IP único según los requisitos. En modo IP dual, los dos puertos de red están aislados entre sí y funcionan en diferentes segmentos de red para acceder a dos redes independientes, logrando así un respaldo entre diferentes redes. Cuando una de las redes tiene un problema, la otra red puede seguir transmitiendo datos normalmente, asegurando la fiabilidad de la transmisión de datos.
En modo IP único, los 2 puertos de red comparten una única dirección IP. Los usuarios pueden configurar el modo de redundancia en modo IP único para lograr un respaldo físico del mismo segmento de red. En modo redundante, el NP3/5 seleccionará automáticamente otro enlace para la transmisión de datos cuando el enlace principal falle.
Los usuarios también pueden configurar el modo de conmutación en modo IP único, lo que permite interconectar múltiples dispositivos NP3/5 en arreglo tipo “Daisy chain” incluso sin el uso de un conmutador, reduciendo el presupuesto del proyecto del usuario.

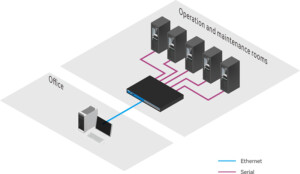

2. Aplicación de Mantenimiento Remoto
La mayoría de las salas de operación y mantenimiento a nivel de telecomunicaciones se encuentran en lugares remotos, y la mayoría de los equipos de red de sala, como routers, switches, firewalls, etc., y equipos de servidor, como minicomputadoras, servidores, etc., no proporcionan una interfaz web gráfica de interacción humano-computadora. Su control depende de la línea de comandos tradicional. Los ingenieros suelen acceder a la interfaz de control del dispositivo a través del puerto de consola del equipo (estándar RS-232) y utilizan la línea de comandos correspondiente para gestionar el dispositivo. Sin embargo, si estos dispositivos se dejaran desatendidos y los ingenieros no pudieran estar en el lugar de inmediato, el daño sería enorme.
Así, los ingenieros han ideado una solución utilizando un servidor serial para conectarse al puerto de consola de un switch o un router, y conectándose a Ethernet a través del puerto de red del servidor serial para iniciar sesión de forma remota en la interfaz de gestión de los dispositivos de red en la sala de servidores y gestionarlos desde la oficina a decenas de kilómetros de distancia. La serie NP3/5 es especialmente adecuada para esta aplicación. Pueden ayudar a los ingenieros a iniciar sesión en la interfaz de gestión de consola de switches y routers desde la red Ethernet con el modo Comunicación Real ó el modo Telnet Invertido para ayudarles a mantener un registro del estado en tiempo real del equipo en la sala de servidores.
3. Sistema de peaje de autopistas
El sistema de peaje de autopistas consta de cuatro partes: la carretera de peaje, la estación de peaje, el centro de peaje y el centro de compensación de peajes. El sistema de la estación de peaje agrega toda la información recopilada, compara la ruta y el kilometraje del vehículo para calcular la tarifa que cada conductor debe pagar, y la envía al centro de compensación de peajes y al centro de peaje de la empresa operadora. Por lo tanto, cuando el vehículo se acerca a la posición de la bahía de la estación de peaje, el sistema necesita detectar la ubicación o el peso específico del vehículo a través de un lector RFID, una bobina sensora de tierra, una báscula de pesaje y otros equipos, y activar rápidamente el resto de las instalaciones para que entren en estado de funcionamiento listo, tomen la matrícula y otra información necesaria y la envíen de vuelta al centro de peaje, mientras que la barra elevadora ejecutará la acción de subir/bajar en un período de tiempo muy corto.
El sistema de bayoneta en las estaciones de peaje involucra una variedad de dispositivos terminales seriales, pero los datos seriales no se pueden entregar directamente a la red Ethernet, por lo que es necesario un producto de serial a Ethernet. La serie NP3/5 de 3onedata proporciona los puertos seriales y puede funcionar de manera estable en entornos exteriores hostiles. Al mismo tiempo, son compatibles con la comunicación de sockets bajo los protocolos TCP/UDP, lo que proporciona una excelente capacidad de serial a Ethernet y es ideal para este tipo de aplicaciones.

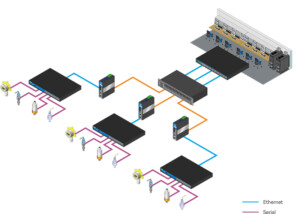

4. Sistema de Tratamiento de Aguas
La escasez de agua, las aguas residuales domésticas y la contaminación por aguas residuales industriales al medio ambiente son cada vez más graves. Un buen sistema de monitoreo de la calidad del agua puede ayudar a controlar la calidad del agua desde la fuente y obtener información precisa sobre la contaminación del agua de inmediato. Además, el análisis lento, la operación compleja, la poca estabilidad y, especialmente, la posibilidad de contaminación secundaria, hacen que los métodos de monitoreo de la calidad del agua utilizados en el pasado estén lejos de satisfacer las necesidades del desarrollo del trabajo de protección ambiental, por lo que el desarrollo de un sistema de monitoreo en línea para la calidad del agua es muy necesario.
El tratamiento de aguas residuales debe usar primero métodos físicos como retención, sedimentación, separación de aceite, etc., y luego usar métodos de tratamiento biológico como el método de lodos activados y el método de biopelícula para eliminar los contaminantes orgánicos en estado coloidal y disuelto en las aguas residuales, y finalmente usar métodos como adsorción, intercambio iónico, coagulación y precipitación, oxidación, etc. para eliminar la materia en suspensión, las sales orgánicas inorgánicas y otros contaminantes en las aguas residuales.
Durante el proceso, se requiere una gran cantidad de sensores para recopilar continuamente datos de calidad del agua y enviarlos de vuelta al centro de datos. Dado que las interfaces de comunicación de los sensores son en su mayoría interfaces seriales RS-232 o RS-485, la serie NP3/5 proporciona los puertos seriales, admite el tipo de puerto serial 3 en 1 (RS-232/422/485) y puede conectar una gran cantidad de datos seriales a la red Ethernet, lo que lo convierte en la opción ideal para sistemas de tratamiento de agua.
