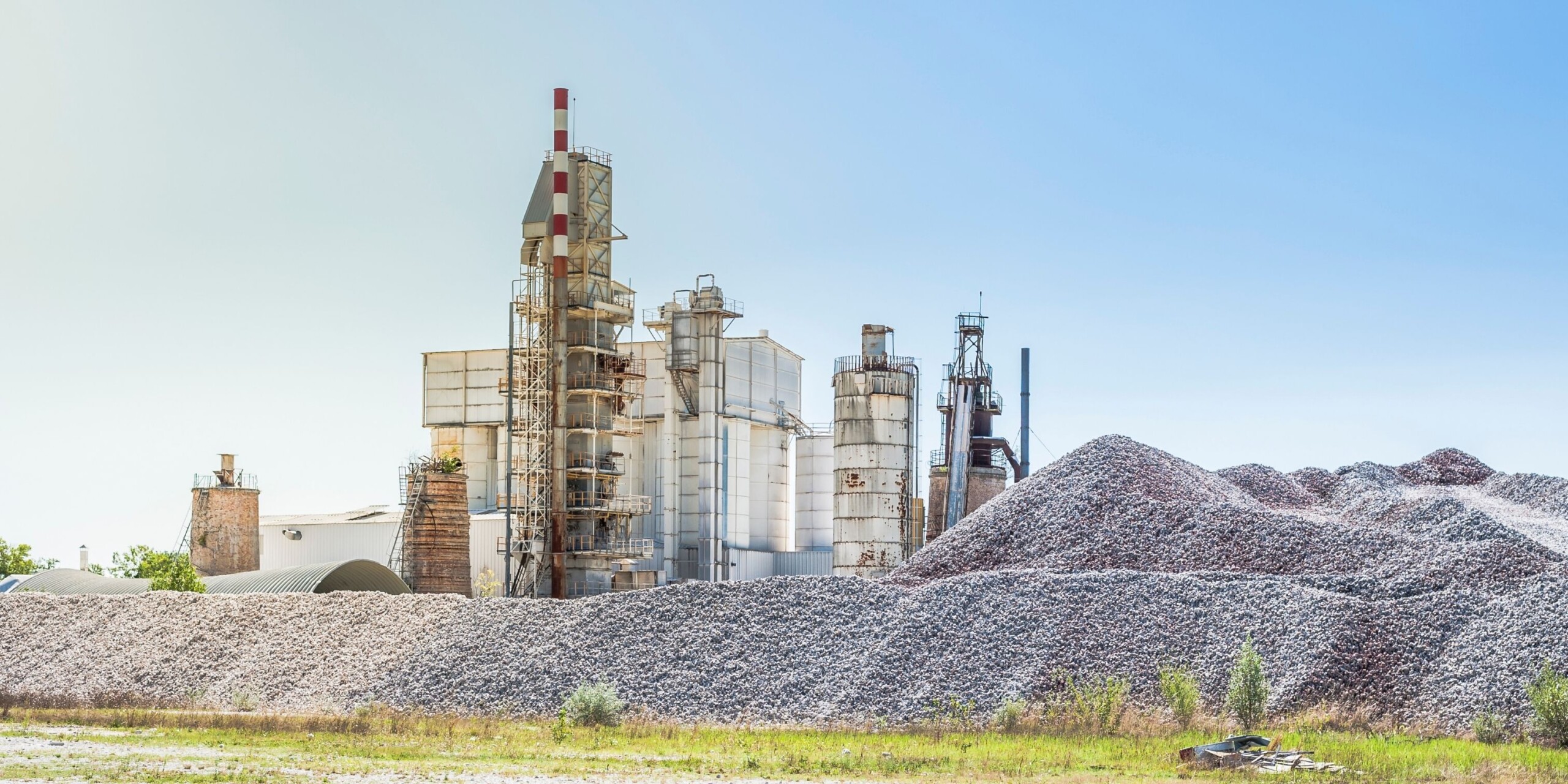

Medición de Nivel en Silos de Cemento y Clinker

En la industria cementera, garantizar un control preciso del nivel en los silos de almacenamiento de cemento y clinker no es solo una cuestión de eficiencia, sino también de seguridad y continuidad operativa. Un sobrellenado puede dañar el equipo o provocar fugas costosas, mientras que un nivel insuficiente puede detener la producción. La solución óptima combina sensores industriales de nivel, PLCs y sistemas de visualización que permiten monitorear en tiempo real la capacidad disponible en cada silo, automatizando alarmas, registros y acciones correctivas.

¿Cómo funciona el sistema?

1. Sensores de nivel sin contacto

El primer paso es la instalación de sensores tipo radar o ultrasonido en la parte superior de cada silo. Modelos como el UPA-6000-420A-SR (ultrasónico) o el LAR-70-5V (láser) de Waycon ofrecen mediciones precisas incluso en entornos con polvo denso, altas temperaturas y condiciones industriales exigentes. Estos dispositivos calculan la distancia entre el sensor y la superficie del material almacenado, sin necesidad de contacto físico.

2. Transmisión y conversión de señal

Los sensores envían señales analógicas (4–20 mA o 0–10 V) que representan el nivel detectado. Estas señales son procesadas por módulos de entradas analógicas como el FBs-6AD de Fatek, que acondicionan la señal para ser interpretada por un PLC o sistema SCADA.

3. Procesamiento de datos en el PLC

El PLC FBs-20MCR2-AC de Fatek recibe los datos y los convierte en unidades de volumen o porcentaje de llenado, según las dimensiones de cada silo. El sistema genera alarmas automáticas si el nivel es demasiado bajo o se aproxima al límite de capacidad, evitando riesgos de sobrellenado.

4. Visualización en tiempo real y alertas

Mediante el módulo Ethernet FBs-CBEH(8) y un switch industrial como el IES2300SL-5GT-2LV de 3onedata Technology, los datos se transmiten para su visualización en tiempo real en una HMI P5070SB de Fatek o en un panel PC industrial TPC-DCS215T de TAICENN. Los operadores pueden ver el nivel actual, la capacidad restante, tendencias de consumo y registros históricos, mientras las alertas visuales y sonoras se activan ante situaciones críticas.

5. Automatización de procesos relacionados

El sistema puede integrarse con válvulas, bandas transportadoras o extractores automáticos. Por ejemplo, si un silo alcanza un nivel mínimo, el PLC puede detener la alimentación o iniciar automáticamente un proceso de reposición desde un silo secundario o un sistema neumático.

6. Registro de datos y comunicación industrial

Toda la información se almacena y se integra en plataformas SCADA mediante protocolos como Modbus RTU/TCP, Ethernet/IP o MQTT, permitiendo un análisis histórico, generación de reportes y control remoto desde un centro de supervisión.

Ventajas clave de la medición de nivel en silos

Prevención de sobrellenados y fugas: Reduce riesgos de daños a equipos y evita incidentes de seguridad.
Evita paros por falta de material: Permite reposiciones oportunas sin interrumpir la producción.
Mayor seguridad operativa: El monitoreo sin contacto evita que el personal ingrese a zonas peligrosas.
Optimización del inventario: Mejora la planificación de compras y producción gracias a un monitoreo continuo.
Trazabilidad y análisis histórico: Facilita la evaluación de consumo y logística interna.
Integración flexible: Compatible con instalaciones nuevas o existentes y escalable según necesidades.

Conclusión:
La medición de nivel en silos de cemento y clinker es una pieza clave para la eficiencia y seguridad en la industria cementera. Integrar sensores industriales, PLCs y sistemas de visualización no solo previene incidentes y paros, sino que optimiza la gestión de inventario y mejora la toma de decisiones operativas.
