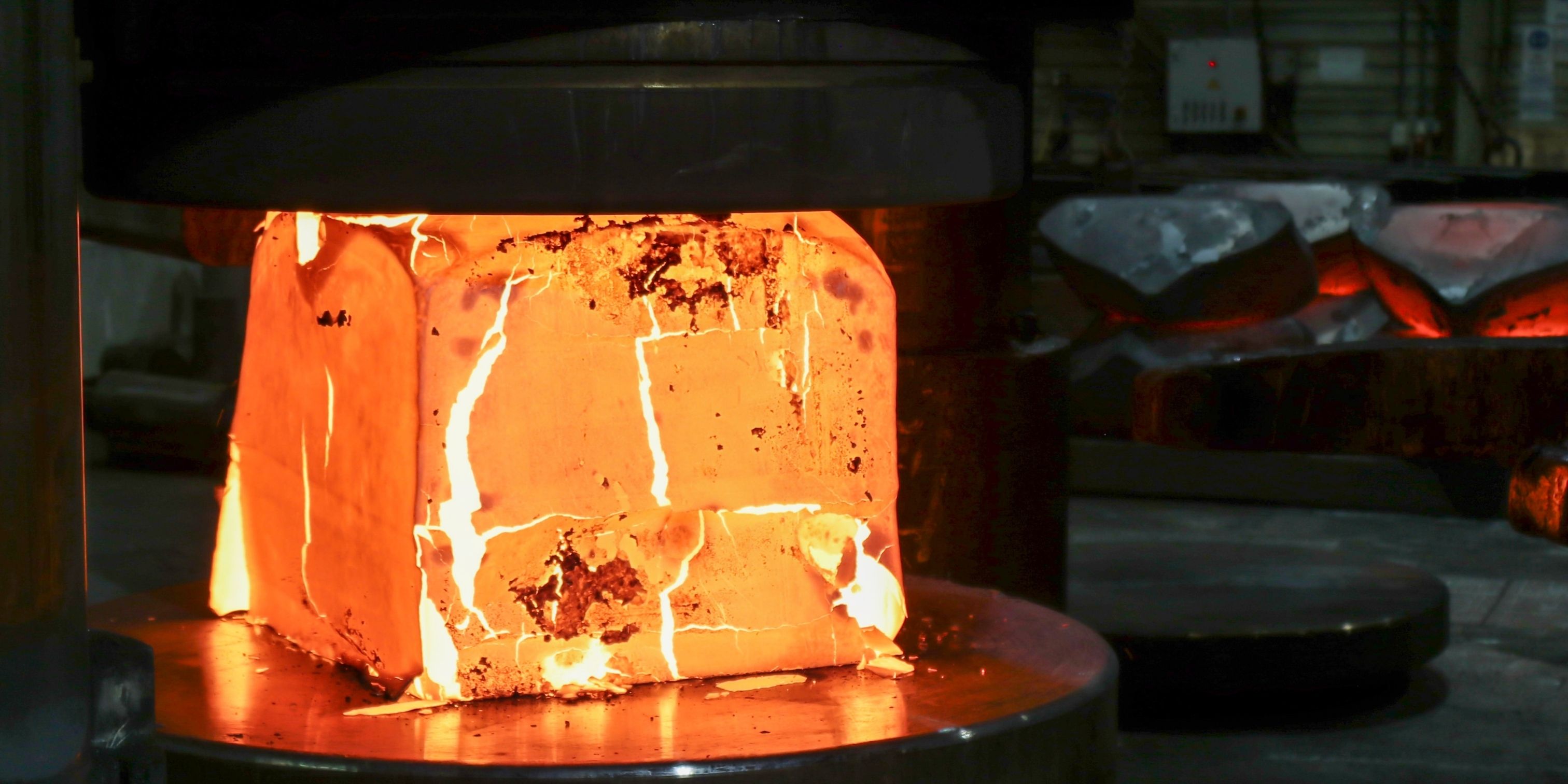

En los procesos industriales donde se trabaja con materiales sometidos a temperaturas extremas como la forja de metales, el termoformado de plásticos o la extrusión el control térmico se convierte en un factor crítico. Asegurar que el producto alcance y mantenga la temperatura correcta durante su procesamiento no solo es esencial para garantizar su maleabilidad, sino también para evitar defectos estructurales y asegurar un acabado de alta calidad. Para lograrlo, el monitoreo de temperatura sin contacto se ha posicionado como una de las soluciones más efectivas y confiables en el entorno industrial moderno.
¿Por qué medir la temperatura del producto y no del ambiente?
A diferencia de los termopares tradicionales, que pueden verse afectados por el desgaste o el calor extremo, la medición sin contacto permite obtener datos precisos del material en movimiento o en condiciones difíciles. En procesos donde cada grado cuenta, conocer la temperatura real del lingote metálico o de la lámina plástica es vital para evitar el sobrecalentamiento, mejorar la calidad del producto final y optimizar el consumo energético.
¿Cómo funciona esta solución de monitoreo térmico?
1. Medición Infrarroja (IR) de Alta Precisión
El proceso comienza con un pirómetro infrarrojo de alta temperatura CALEX PM2.2-251-HT-CB, instalado a una distancia segura del material caliente. Este sensor está diseñado para medir exclusivamente la radiación térmica emitida por el producto, sin interferencias del aire del horno o del entorno. Su capacidad de trabajo en condiciones extremas asegura mediciones estables y confiables en tiempo real.
2. Conversión y Acondicionamiento de Señal

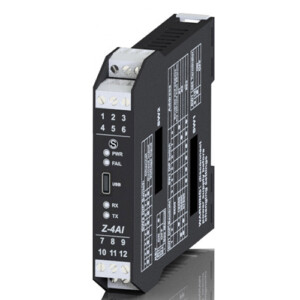

La señal del pirómetro en formato estándar 4-20 mA se envía al módulo de entrada analógica SENECA Z-4AI. Este equipo se encarga de convertir dicha señal a Modbus, garantizando un aislamiento robusto y protegiendo al sistema de interferencias eléctricas. El resultado: lecturas precisas y seguras incluso en ambientes industriales exigentes.
3. Control Inteligente del Proceso
Una vez convertida la señal, el registro de temperatura es procesado por un PLC FATEK FBs-10MAR2-AC, equipado con el módulo FBs-CB5. Gracias a las configuraciones realizadas en el software de desarrollo UA01-0075/DS, el controlador puede analizar las lecturas térmicas para ajustar automáticamente la operación: tiempo dentro del horno, velocidad de avance o cualquier parámetro dependiente de la temperatura óptima del material.
4. Visualización y Análisis de Datos
Para la operación diaria, un Panel PC Industrial CINCOZE CV-115R-P1101-N42-4G-500G-GST60 con pantalla táctil muestra en tiempo real las tendencias de temperatura. Los operadores pueden identificar picos o caídas y relacionarlos directamente con la calidad del producto procesado. Además, el equipo permite almacenar registros históricos para análisis posteriores, trazabilidad y mejora continua.
Ventajas Clave de Esta Solución
-
Mediciones exactas del material, no del ambiente, para decisiones más precisas.
-
Evita fallas de sensores de contacto como termopares, prolongando la vida útil del sistema.
-
Mayor consistencia y calidad en productos forjados, moldeados o extruidos.
-
Optimización energética al evitar sobrecalentamientos innecesarios.
-
Lecturas confiables y aisladas, incluso en ambientes hostiles.
Conclusión
El monitoreo de temperatura sin contacto en procesos de forja, termoformado y extrusión se ha convertido en una herramienta indispensable para garantizar productividad, seguridad y calidad. Combinando un sistema avanzado de sensores IR, acondicionamiento de señal, control inteligente y visualización industrial, es posible automatizar y optimizar procesos que antes dependían de estimaciones o mediciones poco confiables.
Implementar una solución como la descrita no solo mejora la calidad final del producto, sino que también reduce costos operativos y aumenta la eficiencia del proceso completo.
