En un avance significativo para la instrumentación de prueba de alta velocidad, SIGLENT ha presentado los modelos mejorados SDS7000A/AP, una evolución de su reconocida serie de osciloscopios digitales de alta resolución SDS7000A. Esta nueva generación ofrece un ancho de banda de hasta 8 GHz, un ADC de 12 bits de resolución, una velocidad de muestreo de hasta 20 GSa/s por canal, y una profundidad de memoria de hasta 2 Gpts por canal. Con estas especificaciones, la serie SDS7000A/AP se posiciona como una plataforma potente y versátil para ingenieros en comunicaciones inalámbricas, electrónica de consumo, centros de datos y aplicaciones automotrices.

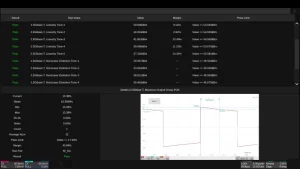

Cumplimiento Eléctrico para Ethernet 2.5G/5G/10GBase-T
Los nuevos SDS7000A/AP incorporan capacidades avanzadas de prueba de cumplimiento eléctrico para Ethernet 2.5G/5G/10GBase-T. Los ingenieros ahora pueden verificar parámetros clave como jitter de temporización, pérdida de retorno MDI, densidad espectral de potencia y caída de salida. La herramienta genera informes automáticos compatibles con IEEE 802.3-2018, incluyendo análisis de márgenes, resultados medidos, estatus de aprobación/rechazo y formas de onda detalladas, en formatos HTML, XML o PDF. Estos informes visualmente ricos y basados en datos agilizan la resolución de problemas y la optimización del producto.
Análisis de Cumplimiento para MIPI-DPHY
Para aplicaciones móviles y de visualización, el SDS7000A también admite pruebas de cumplimiento MIPI-DPHY bajo la especificación CTS 1.0. Gracias a su ADC de 12 bits y ancho de banda ≥4 GHz, el equipo captura señales HS-TX y LP-TX en líneas de datos y reloj utilizando sondas diferenciales activas de 5 GHz. El análisis incluye diagramas de ojo y generación automatizada de informes, facilitando la evaluación de la integridad de señal en buses de alta velocidad.

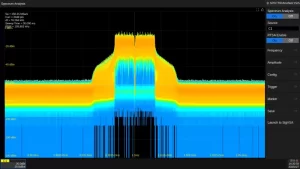

Análisis Espectral en Tiempo Real (RTSA) con DDC
Una de las funcionalidades más destacadas es el Análisis Espectral en Tiempo Real (RTSA), con un ancho de banda de análisis de hasta 1 GHz. Esta característica, junto con la conversión digital descendente (DDC), permite la captura eficaz de señales transitorias en tecnologías como 5G NR, 4G LTE y Wi-Fi. El SDS7000A incluye modos de visualización avanzados como gráficos de densidad, monitoreo espectral y representaciones en 3D.

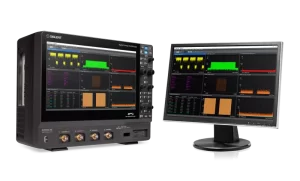

Análisis Vectorial de Señales Integrado (SigVSA)
Con el software SigVSA, los ingenieros pueden realizar análisis vectorial de señales directamente desde la salida DDC, sin necesidad de equipos externos. La herramienta soporta desde modulaciones simples como BPSK hasta complejas como 4096QAM, y es compatible con estándares como 5G NR, LTE y Wi-Fi (802.11ax/be). Además, permite análisis en tiempo real o post-procesamiento, ideal para entornos de laboratorio dinámicos.

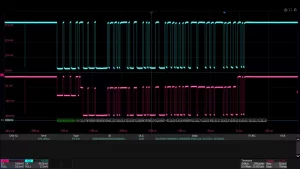

Soporte Mejorado para Decodificación CAN XL
En el ámbito automotriz, la serie SDS7000A/AP ofrece soporte completo para decodificación de protocolos CAN, incluyendo CAN FD y el nuevo estándar CAN XL. Esta capacidad permite cubrir todo el espectro de aplicaciones, desde diagnósticos a baja velocidad (10 kbps) hasta control de dominio de alta velocidad (20 Mbps). Gracias a sus 16 canales totales (4 analógicos y 12 digitales), el equipo facilita la sincronización y el análisis exhaustivo de fallas, incluyendo detección de colisiones y reflexiones de señal.
Wake-on-LAN (WoL) para entornos de prueba automatizados
Como añadido práctico para entornos de prueba remota, el SDS7000A/AP incorpora la función Wake-on-LAN, que permite encender el instrumento a través de Ethernet, sin necesidad de acceso físico. Esta funcionalidad es especialmente útil en laboratorios automatizados y entornos de producción controlada.
Una herramienta avanzada para ingenieros del futuro
La renovada serie SIGLENT SDS7000A/AP representa una combinación sobresaliente de precisión, velocidad y funcionalidad. Con capacidades de prueba avanzadas en protocolos de comunicación modernos, análisis espectral, compatibilidad con sistemas automotrices y operación remota, esta serie está diseñada para enfrentar los retos de diseño, validación y diagnóstico en sectores altamente demandantes.
Si estás buscando una solución integral para pruebas electrónicas de alta velocidad, los nuevos modelos SDS7000A/AP son, sin duda, una inversión estratégica para llevar tus proyectos al siguiente nivel.
