En Logicbus, siempre buscamos ofrecer soluciones innovadoras para la automatización industrial. Esta semana queremos destacar uno de los módulos más versátiles y confiables del mercado: el acondicionador de señal USB520 de FUTEK, ideal para sistemas de medición que utilizan sensores LVDT (Transformador Diferencial Variable Lineal).
¿Qué es un sensor LVDT y para qué sirve?

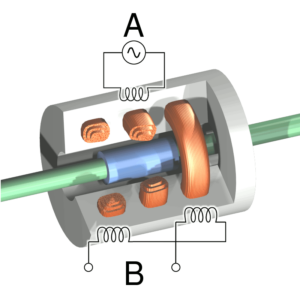

Un sensor LVDT es un transductor electromecánico que convierte el movimiento lineal en una señal eléctrica proporcional. Gracias a su diseño sin contacto mecánico directo, ofrece alta durabilidad, precisión y confiabilidad en entornos industriales exigentes.
Aplicaciones comunes:
-
Sistemas de automatización industrial
-
Equipos de prueba de materiales
-
Aplicaciones aeroespaciales y médicas
-
Medición de posición en ambientes industriales hostiles
El desafío: acondicionamiento de señal para sensores LVDT
Aunque los sensores LVDT son altamente confiables, necesitan un módulo que acondicione su señal para obtener datos precisos. El FUTEK USB520 responde a este reto con tres funciones clave:
1. Excitación de voltaje
Proporciona un voltaje de excitación estable cuando tu sistema PLC o DAQ no puede hacerlo, asegurando la precisión de la lectura.
2. Filtrado de ruido
La señal analógica puede ser afectada por interferencias eléctricas. El USB520 cuenta con filtros digitales avanzados que mejoran la relación señal-ruido.
3. Amplificación de señal
Amplifica señales de baja magnitud (milivoltios o incluso nanovoltios) para que sean correctamente interpretadas por el sistema de adquisición.

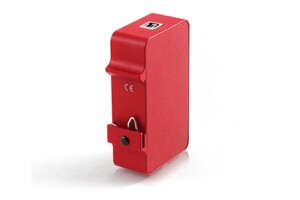

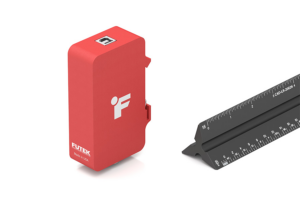

USB520: El acondicionador de señal universal de FUTEK
El USB520 no solo es compatible con sensores LVDT, sino también con una variedad de sensores de desplazamiento, fuerza, torque y velocidad. Entre sus características más destacadas están:
-
Entrada para sensores: ±10 VDC, 0–20 mA, ±400 mV/V y pulsos TTL de encoders
-
Alimentación seleccionable: 5 a 24 VDC / 1W
-
Conexión directa por USB a PC
-
Conversión A/D de 24 bits con hasta 4800 muestras por segundo
-
Compatible con software SENSIT de FUTEK, LabVIEW® y Visual Studio mediante DLL
Características técnicas clave
-
Resolución interna: 24 bits
-
Filtros digitales: rechazo de 50/60 Hz con supresión de hasta 100 dB
-
Salida digital tipo ASCII vía USB
-

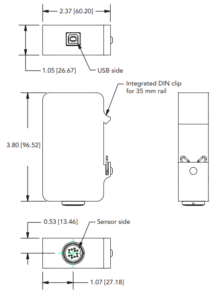

Montaje en riel DIN y carcasa metálica industrial
-
Cumplimiento con normativas CE y RoHS
¿Qué tipos de sensores puedes conectar al USB520?
-
Transductores LVDT DC
-
Sensores de torque rotativo
-
Sensores de desplazamiento tipo draw-wire
-
Encoders TTL para medición de velocidad o ángulo (RPM)
¿Por qué elegir FUTEK?
FUTEK es sinónimo de calidad en instrumentación de medición. Aunque no fabrica sensores LVDT, sus dispositivos como el USB520 son 100% compatibles con estos transductores, siempre que se respeten los rangos de entrada. La marca se especializa en sensores de galgas extensiométricas metálicas y cuenta con soluciones ampliamente reconocidas en industrias médicas, aeroespaciales e industriales.
¿Listo para mejorar tu sistema de medición?
Consulta disponibilidad, descarga las fichas técnicas o solicita una cotización personalizada del USB520 directamente en: www.logicbus.com.mx
