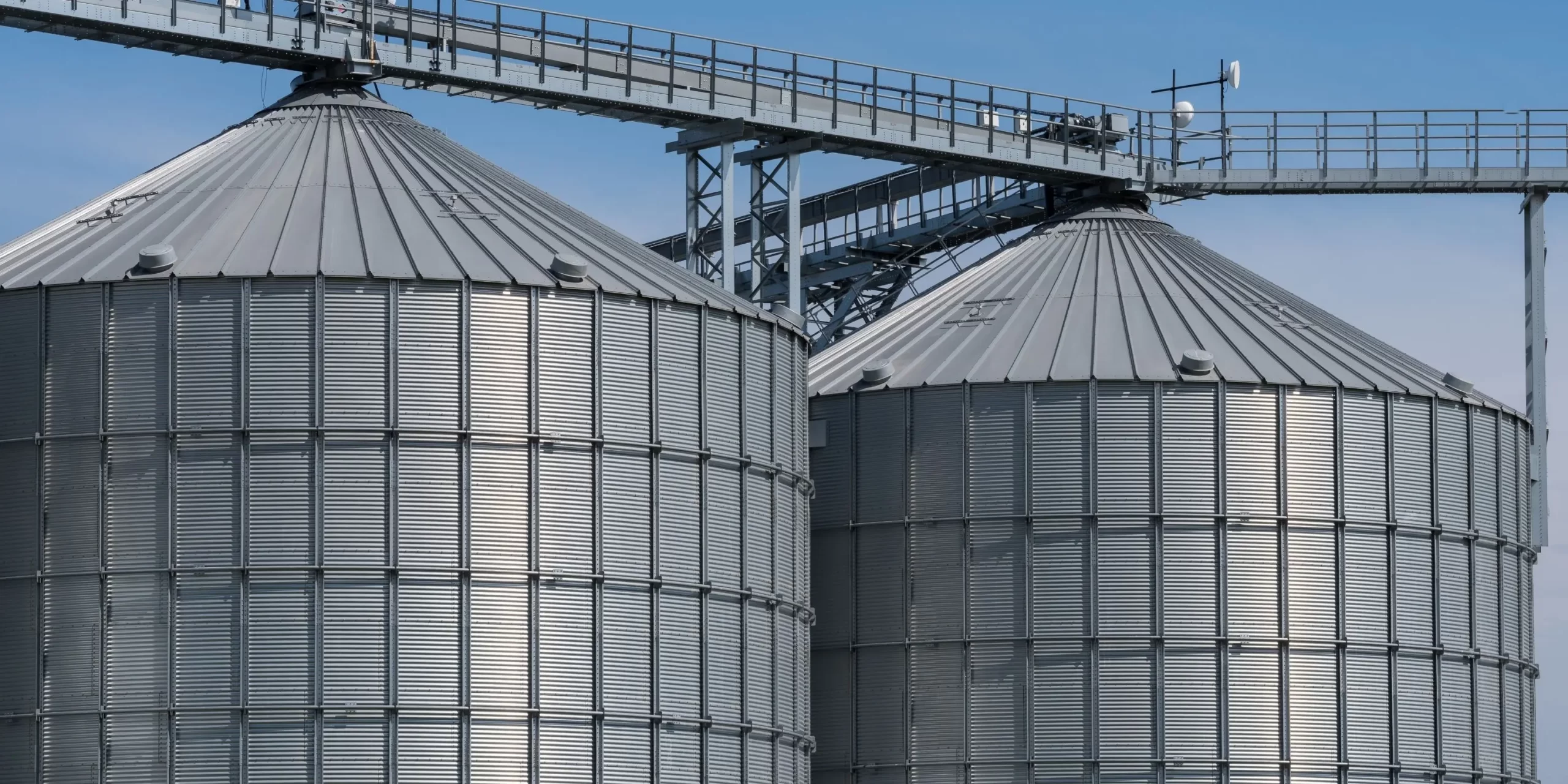

En centros logísticos y plantas de procesamiento que manejan materias primas como granos o polímeros, el control de inventario no es solo una tarea administrativa, es el núcleo de la continuidad operativa. Depender de estimaciones visuales o mediciones manuales no solo es ineficiente, sino que introduce riesgos de seguridad y errores de planificación que impactan directamente en los costos de transporte y producción.
La implementación de sistemas de pesaje estructural permite transformar un silo en una báscula gigante, proporcionando datos de inventario en tiempo real con una precisión que los sensores de nivel convencionales no pueden alcanzar.
Arquitectura de la Solución: Del Dato Físico a la Gestión Digital
A diferencia de los sensores que miden el nivel superior del material (sujetos a errores por acumulación de polvo o la formación de “conos” de vacío), el pesaje estructural mide la masa total. El flujo de trabajo técnico se divide en cuatro etapas:
1. Instrumentación de Carga Crítica
El sistema se basa en la instalación de celdas de carga tipo pancake de la serie LCF de FUTEK bajo las patas de la estructura del silo. Estas celdas están diseñadas para soportar altas capacidades con una deflexión mínima. Las señales de cada punto de apoyo se centralizan en una caja de conexiones modelo FSH02126, que realiza la ecualización y suma de las señales para obtener un valor de peso total compensado y exacto.
2. Acondicionamiento de Señal y Digitalización
La señal analógica proveniente de las celdas de carga es procesada por un transmisor de peso SENECA modelo Z-SG. Este equipo es crucial para filtrar ruidos eléctricos y convertir la señal de milivoltios en un protocolo industrial estándar, como Modbus sobre RS485. Esto garantiza que la información viaje de forma segura y sin degradación hacia los sistemas de control.
3. Conectividad y Transmisión de Datos
Para integrar la información a la red corporativa, el transmisor se enlaza a un gateway R-KEY-LT de SENECA. Este dispositivo actúa como un puente, enviando los datos de peso vía Ethernet hacia la sala de control o sistemas centrales de supervisión (SCADA/ERP), permitiendo una visibilidad global del inventario desde cualquier punto de la planta.
4. Interfaz de Operación y Monitoreo
En el pie del silo o en la estación de control, el operador interactúa con una HMI FATEK modelo P5070N. Esta interfaz permite visualizar el nivel de llenado en tiempo real, gestionar alarmas de niveles críticos (mínimos/máximos) y supervisar el estado de salud de las celdas de carga, facilitando una toma de decisiones informada.
Ventajas Estratégicas del Pesaje Estructural
La transición de la medición de nivel al pesaje de masa ofrece beneficios operativos inmediatos:
-
Precisión Incomparable: Al medir peso y no volumen, el sistema es inmune a variaciones en la densidad del material, la humedad o la forma en que se asienta el producto dentro del silo.
-
Estabilidad y Repetibilidad: El ecosistema de hardware SENECA y FUTEK ofrece una alta estabilidad térmica y mecánica, asegurando que la calibración se mantenga constante a lo largo del tiempo.
-
Optimización de la Cadena de Suministro: La disponibilidad de datos en tiempo real permite automatizar los ciclos de reabastecimiento y despacho, optimizando la logística de camiones y evitando paros de línea por falta de material.
-
Seguridad Laboral: Se elimina la necesidad de que el personal de planta suba a la parte superior de los silos para realizar mediciones manuales o mantenimiento de sensores, reduciendo significativamente el riesgo de accidentes en altura.
Conclusión
El control preciso de inventarios a granel es una inversión en eficiencia logística y seguridad. Al integrar tecnologías de pesaje estructural y protocolos de comunicación industrial, las empresas logran una gestión de recursos transparente, basada en datos reales y no en suposiciones.
