¿Que es un multimetro?

El multímetro es un instrumento de medida que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en un mismo dispositivo. Entre los más comunes serían Volts, Amperes y Ohms.

1. Display LCD
2. Teclado
3. Interruptor giratorio
4. Terminales

Display

En primer lugar describiremos el display del multímetro ya que en el podremos visualizar varios símbolos, por ejemplo:

1. Batería baja. Como advertencia, en el momento que se presente este símbolo tenemos que reemplazar la batería lo más pronto posible para evitar alguna descarga eléctrica o en el peor de los casos una lesión personal.
2. Indicador de lecturas negativas.
3. Indicador de voltaje/corriente alterna. El voltaje y la corriente alterna se muestran como el promedio del valor absoluto de la entrada, calibrado para indicar el valor rms equivalente de una onda sinusoidal.
4. Indicador de voltaje/corriente directa.
5. El medidor se encuentra en el modo rango automático, es decir que el medidor seleccionará automáticamente el rango con la mejor resolución.
6. El medidor esta en el modo de prueba de diodo.
7. Modo de comprobación de continuidad.
8. Indicador para el modo retención de datos.
9. El medidor esta en modo de medición relativa.
10. °C Escala Celsius. La unidad de temperatura.
11. En este campo del display podremos ver los diferentes parámetros que estemos midiendo tales como: V, mV, A, mA, µA, Ω, kΩ, MΩ, % (la unidad de ciclo de trabajo), Hz, kHz, MHz, F, µF y nF.
12. La entrada es demasiado grande para el rango seleccionado.

Teclado

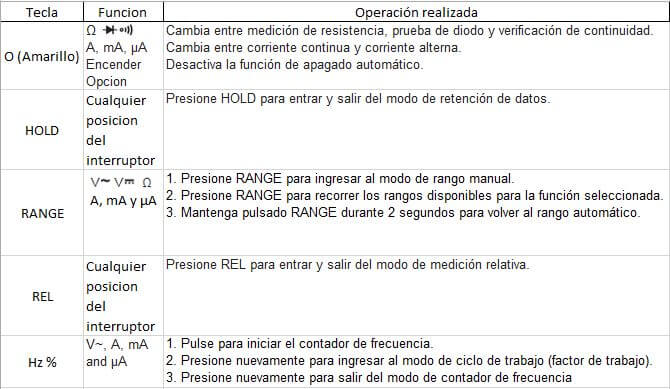

También describiremos los botones del teclado que tiene el multímetro y sus funciones, respecto a la imagen principal que tendremos de referencia y para su fácil comprensión lo describiremos en una tabla, como resultado teniendo lo siguiente:

Posiciones del interruptor giratorio

Con respecto al interruptor giratorio del multimetro tendremos la siguiente simbología:

Veremos la descripción de cada símbolo en una tabla, por ejemplo:

Terminales

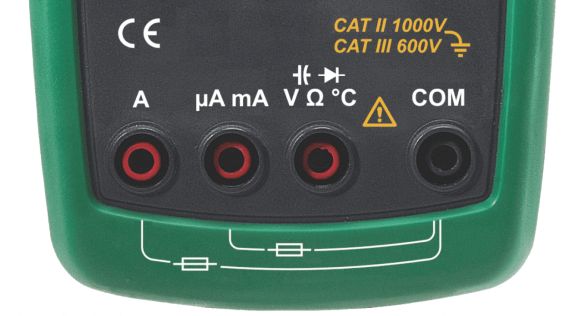

Finalmente tendremos las terminales del multímetro:

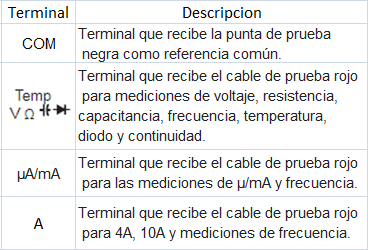

Veremos la descripción de las terminales en la siguiente tabla, por ejemplo:

Con respecto a las terminales del multímetro, podemos notar que la terminal COM es de color negro y las otras terminales de color rojo, por consiguiente cabe aclarar que al usar un multímetro tendremos dos cables respectivamente, uno rojo y el otro negro. El cable negro siempre estará conectado en el puerto COM y el rojo será el único que estaremos moviendo dependiendo de las mediciones que queramos realizar.

Otro tipo de multímetros más especializados o robustos son los multímetros de banco o para laboratirios electrónicos como el SDM3045X de Siglent:

Finalmente, si este tutorial fue de tu ayuda nos agradaría dejes tu comentario o si crees que nos hizo falta algo con mucho gusto tomaremos en cuenta tu opinión. Tambien te invitamos a visitar nuestra pagina principal para que estes al pendiente de los nuevos tutoriales que tenemos en LOGICBUS.

—
