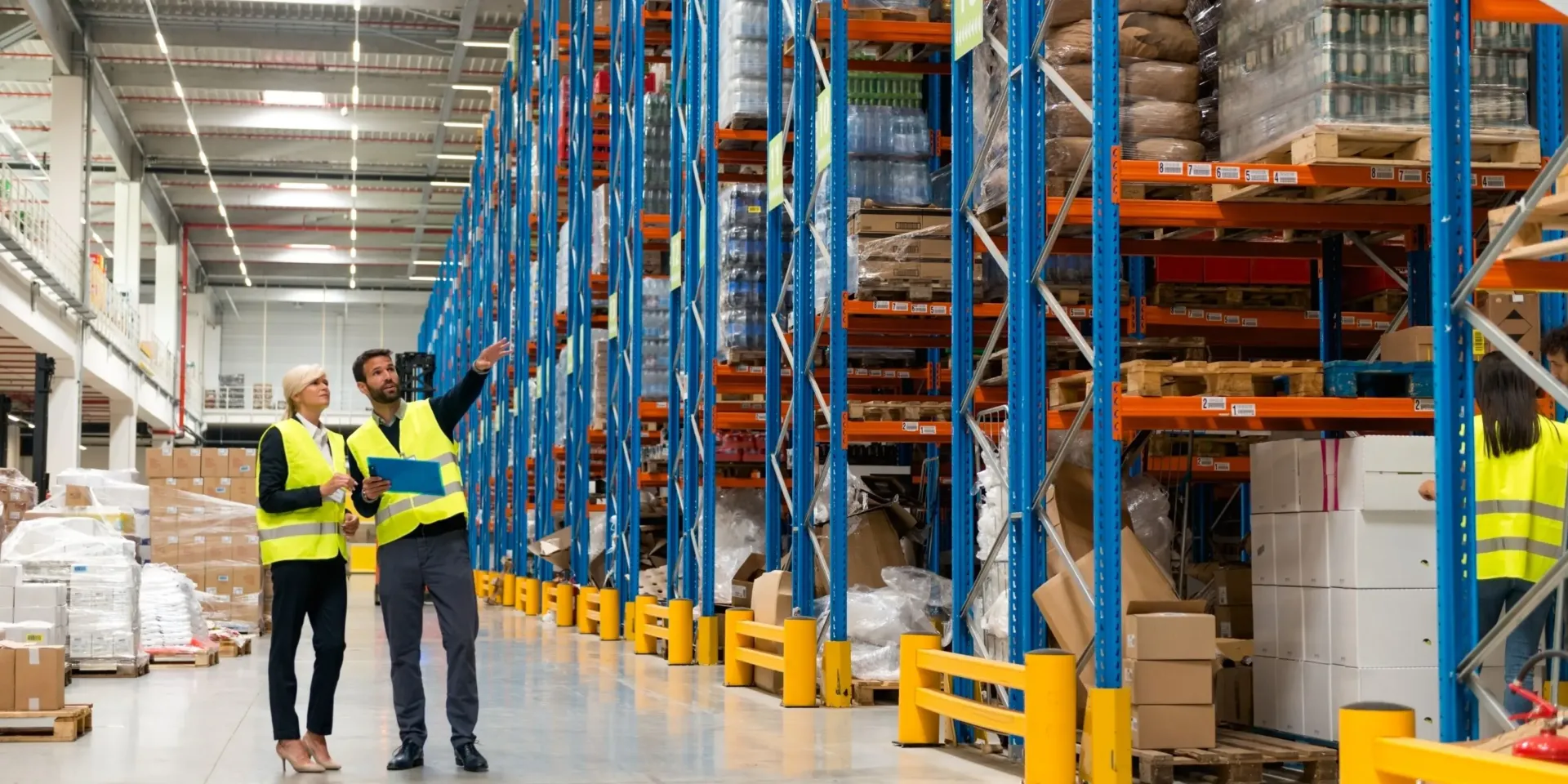

En la ingeniería de intralogística, los transelevadores (AS/RS) representan la cúspide de la eficiencia en el manejo de materiales. Sin embargo, operar estructuras de hasta 30 metros de altura a altas velocidades de traslación introduce desafíos cinemáticos críticos. Un error de posicionamiento de apenas unos milímetros puede derivar en colisiones catastróficas contra los racks, pérdida de mercancía o daños estructurales severos.
La implementación de un sistema de posicionamiento absoluto no es solo una medida de seguridad, sino una estrategia de optimización de ciclos de trabajo que elimina la incertidumbre operativa.
Arquitectura de Control Dinámico en Ejes X e Y
Para garantizar una navegación segura y precisa, es imperativo que el sistema de control reciba retroalimentación constante y fidedigna de la ubicación de la grúa y las horquillas, independientemente del estado del suministro eléctrico.
1. Navegación Longitudinal (Eje X): Telemetría Láser de Respuesta Rápida

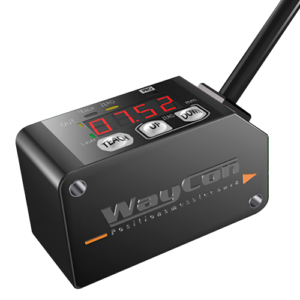

El desplazamiento a lo largo del pasillo requiere una medición sin contacto que no se vea afectada por el deslizamiento de las ruedas sobre el riel. La utilización de sensores de distancia láser, como el modelo WayCon LAR-70-5V, permite obtener lecturas precisas desde distancias cortas (135 mm) hasta el final del corredor.
-
Evitación de Colisiones: El sensor actúa como una barrera de seguridad activa. Al detectar la proximidad del límite del pasillo o de otro transelevador, envía señales de interrupción que el PLC procesa para ejecutar paros de emergencia o rampas de frenado controladas.
-
Dinámica de Movimiento: La alta frecuencia de muestreo de estos sensores láser permite al sistema de control calcular la velocidad en tiempo real, facilitando transiciones suaves entre la velocidad máxima y la parada de precisión.
2. Control de Elevación (Eje Y): Posicionamiento Absoluto mediante Potenciómetros Lineales
A diferencia de los encoders incrementales, que requieren una rutina de “Home” o búsqueda de origen tras un corte de energía, los sistemas de posicionamiento absoluto mantienen la lectura de la ubicación real en todo momento. Para el carro de elevación, el uso de potenciómetros lineales como el WayCon LRW-B-300 es fundamental.
-
Resiliencia Operativa: Si el sistema pierde energía mientras las horquillas están a 15 metros de altura, al reiniciar, el PLC reconoce instantáneamente la cota exacta. Esto elimina tiempos muertos y riesgos de colisión por intentos de referenciación con carga.
-
Acoplamiento Mecánico: Su diseño robusto permite una integración directa en la plataforma del elevador, resistiendo las vibraciones inherentes al movimiento vertical de grandes cargas.
3. Procesamiento de Señal y Lógica de Control
La inteligencia del sistema reside en la capacidad de procesar señales analógicas con baja latencia. El uso de controladores lógicos programables (PLC) de la serie Fatek FBs-20MCR2-AC, complementados con módulos de entradas analógicas FBs-4A2D, permite una gestión integral:
-
Interpretación de Señales: El módulo analógico convierte las variaciones de voltaje de los sensores WayCon en datos digitales de alta resolución.
-
Control de Drivers: El PLC gestiona las rampas de aceleración y desaceleración (S-curves) de los motores, asegurando que el frenado sea firme pero lo suficientemente suave para no comprometer la estabilidad de la carga.
Integración con Sistemas de Gestión de Almacenes (WMS)

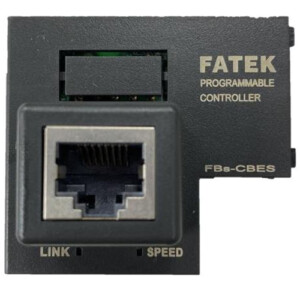

La conectividad es el último eslabón de la cadena de automatización. Mediante el uso de tarjetas de comunicación como la FBs-CBE, el PLC del transelevador se integra con el WMS principal a través de comandos API o protocolos industriales estandarizados. Esta interconexión permite que las órdenes de almacenamiento y recuperación se ejecuten de forma autónoma, con la certeza de que el hardware está validando físicamente cada coordenada antes de accionar las horquillas.
Ventajas Técnicas y Operativas
-
Seguridad Estructural: Se eliminan los choques de las horquillas contra los perfiles del rack, protegiendo la integridad del sistema de almacenaje y del personal.
-
Eficiencia de Turno: Al no requerir rutinas de calibración manual o búsquedas de origen, el transelevador entra en operación productiva inmediatamente después del encendido.
-
Reducción de Mantenimiento: Los sensores láser y potenciómetros de alta calidad reducen el desgaste mecánico asociado a los errores de posicionamiento y los paros bruscos por desalineación.
Conclusión
El posicionamiento absoluto es el estándar de oro para la logística automatizada de alta densidad. La combinación de sensores de precisión WayCon y la robustez lógica de Fatek, disponibles a través de especialistas como Logicbus, conforma una solución técnica que no solo maximiza la velocidad de operación, sino que blinda el activo más valioso del almacén: su continuidad operativa.
