En la industria manufacturera, desde la automoción hasta la electrónica, el horno es a menudo una “caja negra”. Configuramos una temperatura en el panel de control, pero ¿es esa la temperatura que realmente está experimentando el producto?
La validación de perfiles térmicos en procesos de curado de pintura, secado de resinas o soldadura de PCBs no es opcional; es crítica. Un ciclo térmico deficiente, ya sea por una rampa de calentamiento incorrecta, un tiempo de sostenimiento insuficiente o un enfriamiento abrupto, puede resultar en fallos de adhesión, delaminación o compromiso de la integridad estructural.
Hoy analizamos una solución integral que combina el registro de datos robusto con la informática industrial para eliminar las suposiciones en sus procesos térmicos.
El Desafío: Temperatura del Aire vs. Temperatura del Producto
El error más común en el control de calidad térmico es confiar únicamente en los termopares fijos del horno. Estos miden la temperatura del aire, pero no consideran la masa térmica del producto ni su inercia. Para asegurar la calidad (ISO), necesitamos validar lo que la pieza “siente” mientras viaja a través del horno.
Aquí es donde entra en juego una arquitectura de hardware diseñada para entornos hostiles.
1. La Inmersión: Registro de Datos “In-Process”

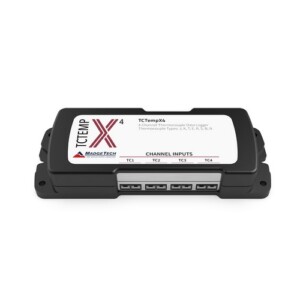

Para obtener una radiografía térmica real, el equipo de medición debe viajar con el producto. Para ello, implementamos el registrador de datos de alta temperatura MadgeTech TCTempX4.
Sin embargo, la electrónica sensible no puede sobrevivir sola a las temperaturas de curado. La solución es encapsular el registrador dentro de la barrera térmica ThermoVaultX. Este “búnker” térmico permite que el sistema atraviese el horno, soportando condiciones extremas mientras el logger registra datos cada segundo con precisión quirúrgica.
La estrategia de medición: Utilizamos sondas de termopar tipo K conectadas al logger y ubicadas estratégicamente en el producto (núcleo, superficie y bordes). Esto revela si las partes más densas de la pieza alcanzaron la temperatura objetivo durante el tiempo necesario.
2. Medición Sin Contacto: La Alternativa Infrarroja
En aplicaciones donde adherir termopares físicos podría dañar el acabado superficial o no es viable por la geometría de la pieza, la tecnología infrarroja es la respuesta.
Integramos el sensor Calex PyroCouple C151HT-0. Este dispositivo permite una lectura precisa sin contacto directo, ideal para monitorear la temperatura superficial de materiales en movimiento o delicados, asegurando que el curado exterior sea uniforme sin intervenir mecánicamente en la pieza.
3. Integración y Automatización: El Cerebro del Sistema
La recopilación de datos es solo la mitad de la batalla; la interpretación y la acción cierran el ciclo.
El sensor PyroCouple se integra directamente en el ecosistema de automatización mediante el PLC Fatek FBs-10MAJ2-AC. Utilizando el tablero de expansión FBs-B2A1D, el sistema lee la señal de salida 4-20 mA del sensor. Esto permite al PLC tomar decisiones en tiempo real (ajustar quemadores, variar la velocidad de la banda o activar alarmas) basándose en la temperatura real del producto.
Para el Análisis de Calidad y Auditoría (PC Industrial): Al salir del horno, el análisis profundo se realiza en el piso de planta utilizando una Box PC TBOX-2T15 de TAICENN.
-
Robustez: Al ser un equipo fanless (sin ventiladores) y de grado industrial, soporta el polvo y el calor de la planta sin fallar.
-
Software: Ejecuta el software MadgeTech 4, que descarga los datos del logger y genera reportes detallados.
Ventajas Competitivas de esta Implementación
Implementar esta arquitectura de validación térmica ofrece beneficios inmediatos:
-
Visibilidad Total: Valida la temperatura real del material, no solo la del aire circundante.
-
Prevención de Defectos: Evita fallos costosos como pintura mal curada o soldaduras frías antes de que el producto llegue al cliente.
-
Cumplimiento Normativo: Genera evidencia documental automática para auditorías de calidad (cumplimiento de normas ISO y especificaciones CQI-9).
-
Eficiencia Energética: Al conocer el perfil exacto, se pueden optimizar los ciclos del horno, reduciendo el consumo de gas o electricidad al eliminar tiempos de calentamiento excesivos innecesarios.
La validación térmica ya no se trata solo de “calentar cosas”; se trata de ingeniería de precisión. Con las herramientas adecuadas de MadgeTech, Calex, Taicenn y Fatek, su proceso de curado pasa de ser una variable desconocida a una ventaja competitiva controlada.
