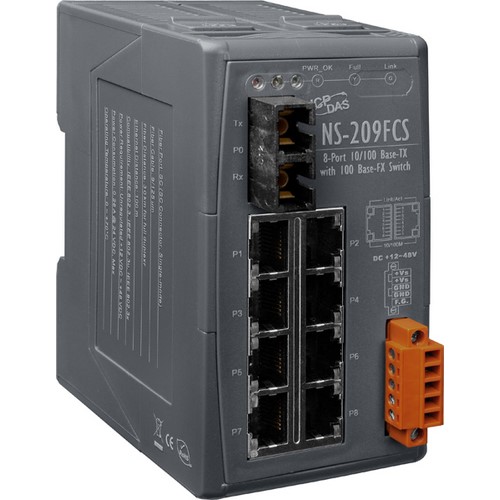

Convertidor de Ethernet a Fibra Óptica
NS-209FCS
Convertidor industrial con 8 puertos Ethernet 10/100 Base-T a 100 Base-FX de Fibra Óptica mono-modo con conector SC. Admite temperaturas de funcionamiento de 0 ~ + 70 °C
El NS-209FCS es un convertidor industrial con 8 puertos Ethernet no administrado con 1 conmutador de puerto de fibra óptica, puede evitar que el ruido interfiera con su sistema y admite transmisiones de alta velocidad (100 Mbps) y de alta distancia (hasta 30 km).
El NS-209FCS proporciona un amplio rango de potencia de 12 a 48 VDC para adaptarse a todos los estándares de potencia comunes que se encuentran en la automatización industrial, sin convertidores de potencia externos. La amplia entrada de potencia reduce los costos de instalación y mantenimiento.
Caracteristicas
- Proporciona un puerto de fibra 1 x 100-FX más 8 puertos Ethernet.
- Cada puerto admite una negociación automática de velocidad de 10/100 Mbps.
- Control de flujo de contrapresión Full Duplex IEEE 802.3xy semidúplex.
- Crossover automático MDI / MDI-X para plug-and-play.
- Arquitectura de almacenamiento y reenvío.
- Admite temperaturas de funcionamiento de 0 ~ +70 ° C.
| Specifications | ||
| Technology | ||
| Standards | IEEE 802.3, 802.3u, 802.3x | |
| Processing Type | Store & forward; wire speed switching | |
| MAC Addresses | 2048 | |
| Memory Bandwidth | 2 Gbps | |
| Frame Buffer Memory | 512 Kbit | |
| Flow Control | IEEE 802.3x flow control, back pressure flow control | |
| Ethernet Interface | ||
| RJ-45 Ports | 10/100 Base-T(X) auto negotiation speed, F/H duplex mode, and auto MDI/MDI-X connection | |
| LED Indicators | Power, Link/Act, 10/100M | |
| Ethernet Isolation | 1500 Vrms 1 minute | |
| Fiber Interface (100 Base-FX; SC/ST type) | ||
| Single-Mode | Single-mode fiber cables: 8.3/125, 8.7/125, 9/125 or 10/125 µm Distance: 30 km, (9/125 µm recommended) for full duplex Wavelength: 1300 or 1310nm Min. TX Output: -15 dBm Max. TX Output: -8 dBm Max. RX Sensitivity: -34 dBm |
|
| Power Input | ||
| Input Voltage Range | +12 ~ +48 VDC (Redundant input) | |
| Power Consumption | 0.26 A @ 24 VDC | |
| Protection | Power reverse polarity protection | |
| +/-4 kV ESD Protection | Yes | |
| Connector | 5-Pin Removable Terminal Block | |
| Mechanical | ||
| Casing | Plastic (Flammability UL 94V-0) | |
| Dimensions (W x L x H) | 64 mm x 101 mm x 118 mm | |
| Installation | DIN-Rail Mounting | |
| Environment | ||
| Operating Temperature | 0 °C ~ +70 °C | |
| Storage Temperature | -20 °C ~ +85 °C | |
| Ambient Relative Humidity | 10% ~ 90% RH, non-condensing | |
