Sensor de color fotoeléctrico de marca de registro
CMSB-1BF1

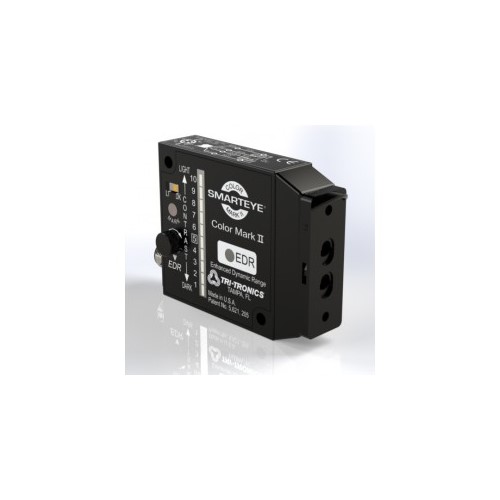

COLORMARK II, Camilla de pulso de 10ms, LED azul, Bloque óptico F1. 12-24 VDC polaridad protegida. Fibra óptica. El rango máximo de detección depende de la fibra óptica
Los sensores de marca de registro SMARTEYE ® COLORMARK ™ ll combinan una capacidad de percepción de color única con una respuesta de velocidad muy alta. Se han incorporado muchas características importantes en el diseño para satisfacer la creciente demanda de control de registro de precisión en la maquinaria de envasado de mayor velocidad de hoy en día. Proporciona rangos de operación ampliados, supresión de fondo mejorada y la eliminación de problemas de saturación.
La tarea específica de un detector de marca de registro fotoeléctrico es responder a las marcas de registro impresas en el material de embalaje a medida que pasan a través del haz de luz del sensor. La salida del sensor debe cambiar cuando la marca llega precisamente a su posición para que se produzca la función de control. La resolución de la ubicación exacta de cada marca de registro que pasa es una nota clave para garantizar que la iniciación de la respuesta electromecánica activada por el sensor esté sincronizada con la llegada de la marca.
Características:
- Vivienda impermeable
- Ajuste de la perilla del embrague (Offset / EDR®)
- Indicador de contraste de 10 LED
- EDR ® "Rango dinámico mejorado": elimina los efectos de deslumbramiento en los puntos calientes. Funciona con los materiales más brillantes, incluidas las láminas.
- El Pulsador opcional garantiza un mínimo de 10 milisegundos de salida: tiempo suficiente para la verificación visual del LED y para que el control responda.
- Elección de la fuente de luz: verde, rojo, azul o blanco.
Tabla de especificaciones
| Specifications | |
| SUPPLY VOLTAGE | 12 T0 24 VDC Polarity Protected |
| CURRENT REQUIREMENTS | 85 mA (exclusive of load) |
| OUTPUT TRANSISTOR | (1) NPN and (1) PNP output transistor NPN: Sink up to 150 mA PNP: Source up to 150 mA Momentary short circuit protected Output transistors turn “ON” when mark is in view Anti-pulsing on power-up |
| RESPONSE TIME | Minimum duration of input event: Light state response: 50 microseconds Dark state response: 140 microseconds Leading edge variation: less than 20 microseconds |
| HYSTERESIS | Less than 400 millivolts for maximum sensitivity and resolution |
| LED LIGHT SOURCE | Choice of color: A. White - Broadband Spectrum (CMSWL) B. Green - 550 m (CMS) C. Blue - 480 nm (CMSB) D. Red - 660 nm (CMSR) |
| LIGHT IMMUNITY | Pulse modulated to provide extremely high immunity to ambient light |
| PULSE STRETCHER TIMER (Optional) | Provides minimum of 10 milliseconds output duration |
| OFFSET/EDR®CLUTCH KNOB ADJUSTMENT | Sets initial level on Contrast Indicator in relation to mid-scale switch point
of 5 – functions as sensitivity adjustment Controls Enhanced Dynamic Range circuit (EDR®) which functions to avoid glare effect |
| LIGHT/DARK SWITCH | Dark position for dark mark; Light position for light mark |
| INDICATORS | OUTPUT INDICATOR - Red LED illuminates when output transistors are “ON” EDR INDICATOR – Intensity of Green LED provides indication of where in the dynamic operating range the offset / EDR adjustment has been set FULLY LIT: Operating near saturation OFF: Operating near maximum sensing range CONTRAST INDICATOR – Displays returned contrasting light levels (background vs. mark) |
| AMBIENT TEMPERATURE | -40°C to 70°C (-40°F to 158°F) |
| RUGGED CONSTRUCTION | Chemical resistant, high impact polycarbonate housing Waterproof, ratings: NEMA 4X, 6P and IP67 Epoxy encapsulated for mechanical strength |
