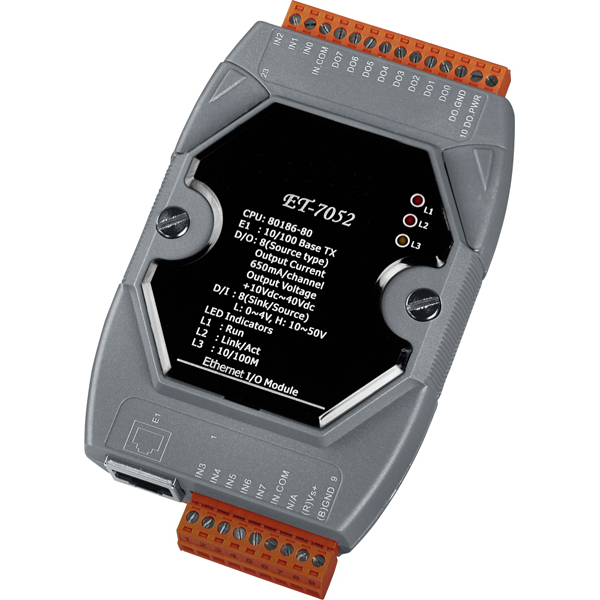

ET-7052
ET-7052: Módulo con 8 Canales Aislados de Salida Tipo Sink de Colector Abierto y 8 Canales Aislados de Entrada Digital con Contadores de 32 Bits
Módulo con 8 Canales Aislados de Salida Tipo Sink de Colector Abierto y 8 Canales Aislados de Entrada Digital con Contadores de 32 Bits

Características:

El ET-7052, es un módulo que permite controlar entradas y salidas digitales mediante Ethernet, este módulo incluye un servidor web integrado, el cual permite configurar el dispositivo, monitorear y controlar las entradas y salidas desde un simple navegador web. El control y supervisión remotos son tan sencillos como navegar en Internet.

Con la función web HMI, no es necesario programar ni tener habilidades en HTML; la creación de páginas web dinámicas y atractivas para el control y monitoreo de entradas/salidas será divertido para los ingenieros. El ET-7052 ofrece a los usuarios un acceso fácil y seguro desde cualquier lugar y a cualquier hora.

Además, el ET-7052 soporta también el protocolo Modbus/TCP, lo cual hace una perfecta integración entre este dispositivo y software SCADA.

El ET-7052 provee 8 salidas de colector abierto (tipo source) y 8 entradas digitales de contacto húmedo (tipo sink, source). Cada canal de salida soporta 650 mA de corriente a @10~40Vdc y cada canal de entrada digital soporta una entrada de contador (32 bits y 500Hz max.).

Especificaciones Técnicas
CPU
CPU
80186 CPU (80MHz)
SRAM
512 kB
Memoria Flash
512 kB
EEPROM
16 kB
Watchdog Dual
Sí
Comunicación
Puerto Ethernet
10/100 Base-TX (Con indicador de actividad y conectividad)
Detección automática de MDI/MDI-X
Salida Digital
Canales de Salida 8
Tipo de Salida Sink, Colector Abierto
Corriente Máxima 100 mA/Canal @25°C
Voltaje de Carga +10 Vdc ~ +40 Vdc
Protección de Sobre Voltaje +70 Vdc
Entrada Digital
Canales de Entrada 8
Tipo de Entrada Contacto Húmedo (Sink, Source)
Nivel de Voltaje ON +10Vdc a 50Vdc
Nivel de Voltaje OFF +4Vdc max.
Impedancia de Entrada 10k Ohms
Contadores Conteo Máx: 32 bits (4, 294, 967, 285)
Máx Frecuencia de Entrada: 500 Hz
Ancho de Pulso Mín: 1 ms
Protección de SobreVoltaje +70 Vdc
2 formas de aislamiento
Ethernet
1500 Vdc
SD 3750 Vdc
Montaje
Montaje en Riel Din
SI
Montaje en Pared
SI
Display LED
Led indicador de encendido, LED indicador de actividad y LED indicador de red
Alimentación
Protección
Protección de alimentación de polaridad inversa
Voltaje de alimentación
+10 ~ 30 Vdc (sin regular)
Consumo
0.08 A/24 Vdc Máx
Ambiente de Trabajo
Temperatura en Operación
-25°C hasta +75°C
Temperatura en Almacenaje
-30°C hasta +80°C
Humedad Relativa
5 hasta 90%, sin condensación
Dimensiones
Ancho x Alto x Profundidad
123mm x 72mm x 35mm
