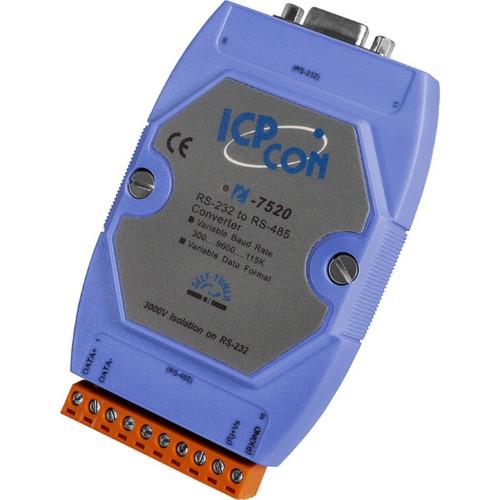

I-7520
|
 |
| Convertidor de RS-232 a RS-485 con detección automática de velocidad de transmisión
|
| |
Características - Entrada: Protocolo RS-232
- Salida: Protocolo RS-485 (2 hilos, D+, D-)
- Velocidad: Auto-ajuste de la velocidad de transmisión, 300 a 115200 bps
- Soporta hasta 256 módulos, en una sola red RS-485 sin usar un repetidor
- Soporta hasta 2048 módulos, en una sola red RS-485 usando un repetidor
- Aislamiento de Voltaje: 3000Vdc sobre el lado RS-232
- Petición del repetidor: 4000 pies o sobre 256 módulos
- Para montar en Riel Din
- Requerimientos de Alimentación: +10Vdc ~ 30Vdc
- Consumo de Energía: 1.2 W
|
| |
Especificaciones Técnicas |
| Distancia de transmisión |
Hasta 1,200m con velocidad de 9.6Kbps; Hasta 400m a 115.2Kbps |
|
Módulos en red RS-485 sin repetidor |
256 módulos maximo |
| Velocidad |
300 ~ 115200 bps |
| Protección ESD |
Si |
| Indicadores LED |
| Encendido/Comunicación |
Si |
| Alimentación |
| Rango de voltaje de entrada |
+10Vdc a +30Vdc |
| Consumo de energía |
1.2 W |
| Características Físicas |
| Cubierta |
Plastico |
| Dimensiones |
72mm x 118mm x 35mm |
| Instalación |
DIN-Rail |
| Ambiente |
|
| Temperatura en operación |
-25°C a +75°C |
|
Temperatura de almacenamiento |
-30°C a +75°C |
Humedad |
10 a 90% RH, sin condensación |
| Interfaz serial |
| RS-232 |
TxD, RxD, GND |
| RS-485 |
Data +, Data - |
|
| |
| |
| |
|
| Accesorio recomendado: Fuente de poder LBCSP-142-025-24 (24Vdc/1.04A) |
| |
Ver archivo pdf |
