Convertidor de Ethernet a HART.

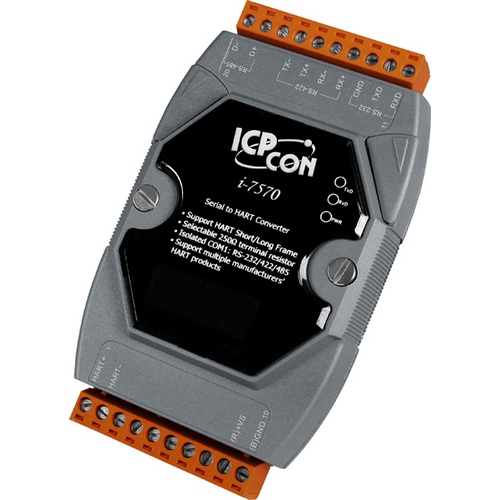

I-7570
Convertidor/Gateway serial RS232/422/485 a HART. Soporta comunicación HART en modo punto a punto o multipunto. Permite conectar 2 maestros HART y conectar hasta 15 esclavos. Montaje en Riel DIN o pared. Requiere alimentación 10~30 Vdc.
Características:- Soporte HART armazón corto/largo.
- Admite el modo HART Burst.
- Soporte de modo HART punto a punto o multi-drop.
- Admite la conexión de hasta 15 dispositivos esclavos HART.
- Permitir dos maestros HART.
- Proporcionar herramienta de utilidad para la configuración del módulo y la comunicación HART.
- Proporcione el LED de indicación PWR / TxD / RxD.
- COM 1 aislado: RS-232 / RS-422 / RS-485.
- 4KV ESD Protection.
- Watchdog incorporado.
- Resistencia de carga seleccionable de 250 Ω.
- Soporte HART OPC Server provisto por HART COMMUNICATION FOUDATION.
- La técnica de soporte FDT (herramienta de dispositivo de campo) y el software FDT a continuación se han probado correctamente.
- Medición actual.
- Aplicación de la industria petroquímica.
- Monitoreo del medio ambiente.
- Monitoreo de túneles.
- Monitorear el sistema.
- Monitoreo del edificio.
|
Especificaciones Técnicas
|
||
Interfaz UART |
||
| COM 1 | RS-232 (Tx / Rx / GND) / RS-422 / RS-485 | |
| Conector COM 1 | Bloque de terminales atornillado de 9 pines | |
| Velocidad en baudios (bps) | 1200 bps (para FW_v1.1) 1200 ~ 115200bps (para FW_v1.1 / HW_v1.2) |
|
| Formato de datos | O (paridad impar), 8 (bit de datos), 1 (bit de parada) (para FW_v1.1) N / O / E (paridad), 8 (bit de datos), 1/2 (bit de parada) (Para FW_v1.1 / HW_v1.2) |
|
Interfaz HART |
||
| Interfaz HART | Bloque de terminales atornillado de 2 pines | |
| HART Channel | 1 | |
LED |
||
| LED redondo | PWR / TxD / RxD | |
Poder |
||
| Fuente de alimentación | Sin regulación +10 ~ +30 VDC | |
| Protección | Protección de polaridad inversa de potencia, protección contra sobretensión de oscurecimiento | |
| El consumo de energía | 1 W | |
Mecanismo |
||
| Instalación | Montaje en pared o riel DIN | |
| Dimensiones | 121 mm x 72 mm x 35 mm (alto x ancho x profundidad) | |
Ambiente |
||
| Temperatura de funcionamiento | -25°C ~ +75°C (-13 a 167°C) | |
| Temperatura de almacenamiento. | -30°C ~ +85°C (-22 a 185°C) | |
| Humedad | 5% ~ 95%, sin condensación | |
