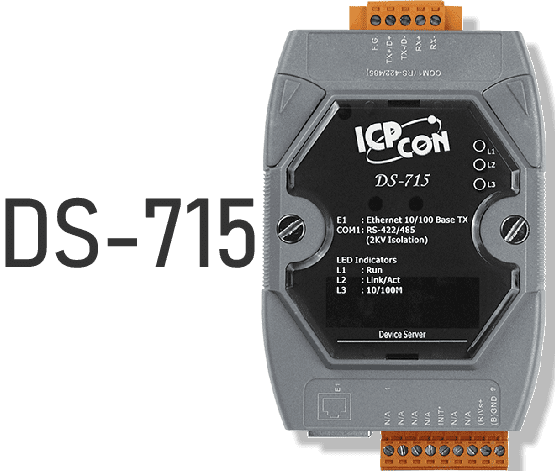

DS-715
Servidores de Dispositivos Serial a Ethernet
La serie DS-700 son servidores de dispositivos de Serial a Ethernet diseñados para cumplir con los requerimientos comunosde las aplicaciones Internet/Ethernet. Además de la ventaja de la facilidad de uso en el control remoto por medio de la red Ethernet.
Ésta serie está diseñada para conectar dispositivos RS-232/422/485 a la red Ethernet. Con ayuda de la utilidad VxComm, el puerto COM incluído puede ser virtualizado al puerto COM estándar de la PC host. Debido del sistema operativo independiente, su independencia de protocolo, pequeño tamaño y flexibilidad, los servidores de dispositivos estan habilitados para cumplir con la demanda de cualquier aplicación de red. La mayoría de dispositivos no tienen puertos ethernet, nuestro servidor permite que esos dispositivos se conecten a la red.
- Dispositivos seriales de Red
- Puertos COM "Virtual COM" extendidos
- Suporta Virtual COM enn Windows NT 4.0, 2000/XP/2003 y Vista32
- Servidor de dispositivos poderoso
- Timer Watchdog útil para uso en ambientes peligrosos
- Protección de Polaridad Inversa
- Puerto serial +/-4 kV ESD con circuito de protección
- Compatible con RoHS Sin Halógeno
- MiniOS7 Integrado
- Puerto RJ-45 10/100 Base-TX (Auto-negociable, auto MDI/MDI-X, indicador LED)
| Especificaciones | |
|---|---|
| CPU | |
| CPU | 80186-80 MHz o compatible |
| SRAM | 512 KB |
| Flash Memory | Flash ROM: 512 KB |
| EEPROM | 16 KB; Retorno de Datos: 40 years |
| Timer Watchdog Integrado | Sí |
| Interfaz de Comunicación | |
| COM1 | RS-422(TXD+, TXD-, RXD+, RXD-) / RS-485(D2+,D2-); Isolation Con aislamiento |
| Puerto Ethernet | 10/100 Base-TX, puerto RJ-45 (Auto-negociable, auto MDI/MDI-X, indicador LED) |
| Formatos de Puerto CO | |
| Bit de Datos | 7, 8: para COM1 |
| Paridad | None, Even, Odd, Mark, Space |
| Bit de Parada | 1: para COM1 |
| Velocidad de Transmisión | 115200 bps Max |
| Montaje | |
| Montaje en riel DIN | Sí |
| Montaje en Pared | Sí |
| LED Display | |
| LED Indicador de Sistema | Sí |
| Mecanismo | |
| Inflamabilidad | Materiales Retardandes de Fuego (Nivel UL94-V0) |
| Dimensiones ( W x L x H ) | 123 mm x 72 mm x 33 mm |
| Ambiente de Operació | |
| Temperatura de Operación | -25 ~ +75 °C |
| Temperatura de Almacenamiento | -40 ~ +80 °C |
| Energía | |
| Protección | Protección de Potencia con polaridad inversa |
| Voltaje de la fuente requerido | +12 ~ +48 V DC (no-regulado) |
| Consumo de Potencia | 2 W |

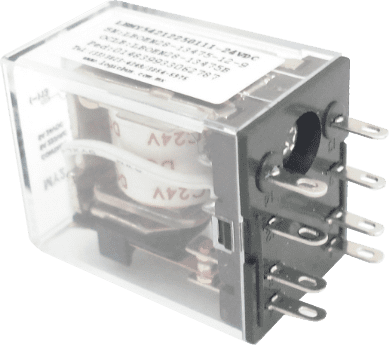

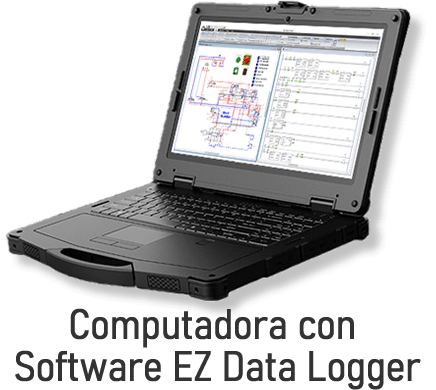

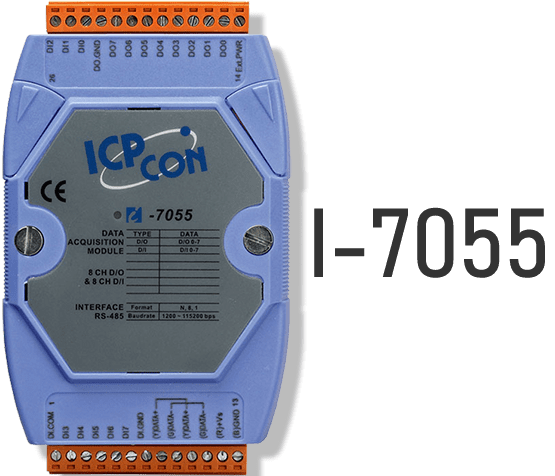

Ejemplo de Esquema de Conexión
 |
|
|
|
|||
 |
 |
 |
||||
  |
 |
|||||
 |
||||||
