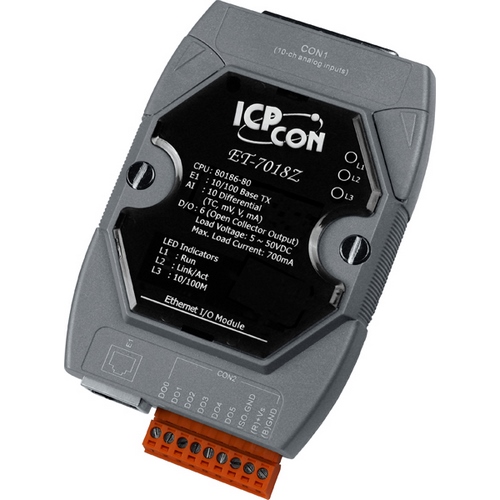

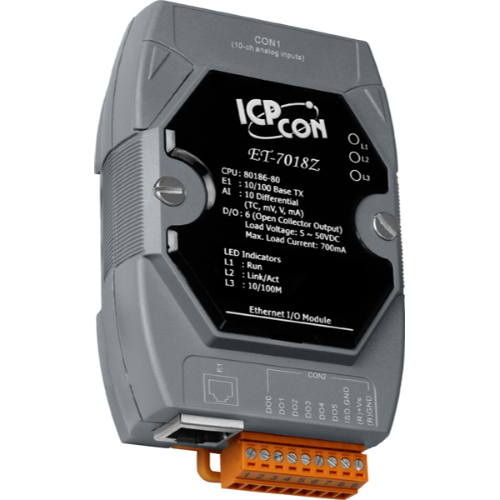

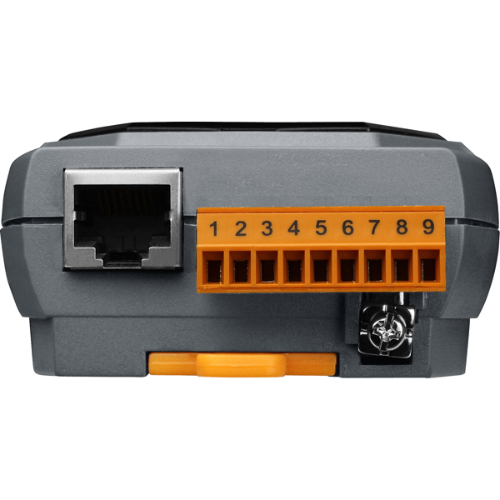

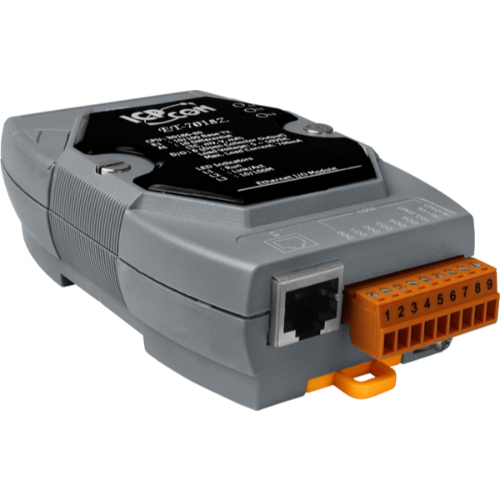

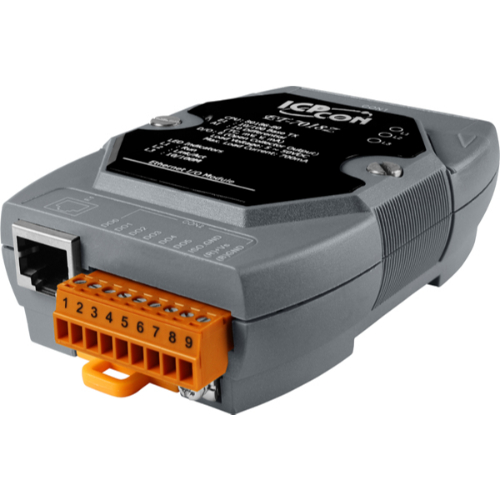

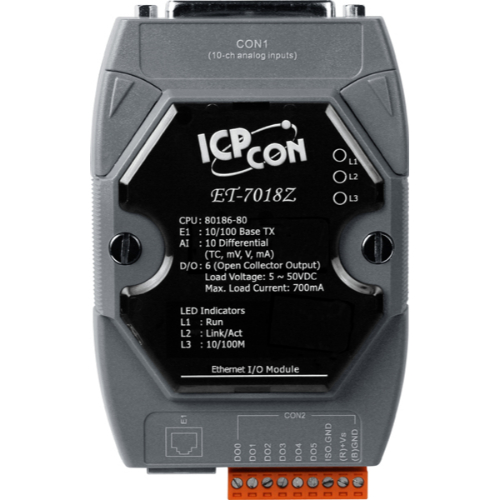

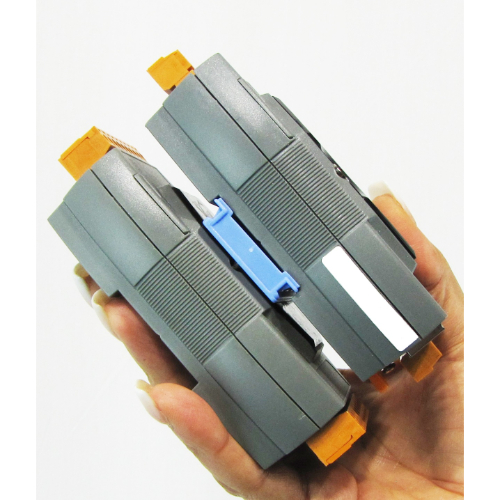

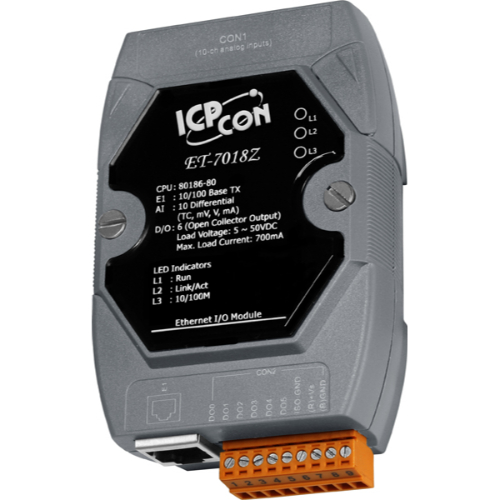

ET-7018Z/S
|
|
|
|
|
El ET-7018Z/S es un módulo Ethernet de E/S que integra un servidor web mediante el cual se puede configurar, monitorear y controlar las entradas y salidas a través de cualquier navegador web. Con la función HMI web los usuarios pueden crear paginas dinámicas y atractivas para el monitoreo y control de sus E/S sin necesidad de poseer conocimientos en programación o HTML. El ET-7018Z/S ofrece un fácil y seguro acceso a los usuarios desde cualquier lugar en cualquier momento, también soporta el protocolo Modbus/TCP que permite una fácil integración con software SCADA. El ET-7018Z/S es un modulo de 16 bits, con 10 canales de entradas análogas diferenciales y 6 canales de salidas digitales que proporciona rangos de entradas programables en todos los canales análogos (±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA y termopares) y las salidas análogas se pueden configurar con alarmas. Cada canal análogo permite ser configurado con rangos individuales y tienen protección de sobre voltaje de 240 VAC. Características:
|
|
|
Especificaciones Técnicas |
|
| CPU | |
| CPU | 80186 CPU (80MHz) |
| SRAM | 512 kB |
| Memoria Flash | 512 kB |
| EEPROM | 16 kB |
| Watchdog Dual | Sí |
| Comunicación | |
| Puerto Ethernet | |
| 10/100 Base-TX (Con indicador de actividad y conectividad) | |
| Detección automática de MDI/MDI-X Crossover | |
| Entrada análoga | |
| Canales de entrada | 10 diferenciales |
| Tipo de entrada | |
| ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V | |
| ±20 mA, 0~20 mA, 4~20 mA (Requiere resistencia externa opcional de 125 Ohms) | |
| Termopar (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) | |
| Resolución | 16-bit |
| Tasa de muestreo | 10 m/s |
| Exactitud | +/-0.1% o mejor |
| Ancho de banda | 15.7 Hz |
| Error de Zero | µV/°C |
| Error de factor de escala | +/-25 ppm/°C |
| Impedancia de entrada | >300K Ohms |
| Modo de rechazo común | 150 dB min. |
| Modo de rechazo normal | 100 dB |
| Detección de termopar abierto | Si |
| Configuración individual de canales | Si |
| Protección de sobre voltaje | 240 Vrms |
| Protección ESD | 4 KV contacto para cada terminal y 8KV Aire para puntos aleatorios |
| Protección EFT | 4 KV para la alimentación |
| Salida digital | |
| Canales de salida | 6 (Sink) |
| Tipo de salida | Aislada de colector abierto |
| Corriente máxima | 700 mA / Canal |
| Voltaje | 5 ~ 50 Vdc |
| DB-1820 | |
| Longitud del cable | 4-5mm |
| Tipo de cable | 16-24 AWG |
| 2 formas de aislamiento | |
| Ethernet | 1500 Vdc |
| ED y SD | 2500 Vdc |
| Montaje | |
| Montaje en Riel Din | SI |
| Montaje en Pared | SI |
| Display LED | |
| L1 LED | Como indicador de encendido |
| L2 LED | Como indicador de actividad/link |
| L3 LED | Como indicador 10/100M |
| Alimentación | |
| Protección | Protección de alimentación de polaridad inversa |
| Voltaje de alimentación | +10 ~ 30 Vdc (sin regular) |
| Consumo | 0.09 A/24 Vdc |
| Ambiente de trabajo | |
| Temperatura en Operación | -25°C hasta +75°C |
| Temperatura en Almacenaje | -30°C hasta +80°C |
| Humedad relativa | 5 hasta 90%, sin condensación |
| Dimensiones | |
| Ancho x Alto x Profundidad | 123mm x 72mm x 35mm |
