ET-7215
ET-7215
Comprar

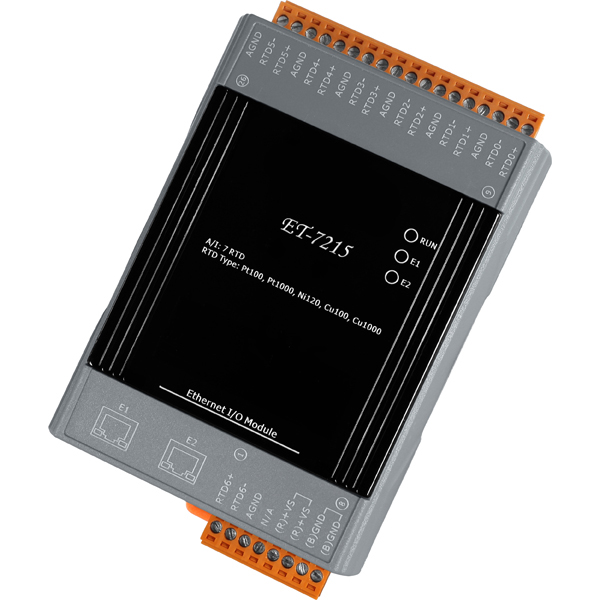

Módulo Ethernet con 7 canales de entrada de RTD, comunicación sobre Modbus TCP, soporta temperaturas de operación de -25°C~+75°C

Esta específicamente diseñado para mediciones de RTD a larga distancia. Cuenta con compensación automática para RTD de 3 hilos independientemente de la longitud de los cables y ofrece detección de cable abierto para mediciones de RTD. El ET-7215 ofrece 7 canales, cada uno puede ser conectado con diferentes clases de RTD (Pt100, Pt1000, Ni120, Cu100, Cu1000). También, cumple completamente con la norma RoSH y tiene calificación para 4 kV protección ESD al igual que aislamiento intra módulo de 2500 VDC.


Características:

  • Web server incorporado
  • Web HMI
  • Soporta ambos protocolos Modbus TCP y Modbus UDP
  • Seguridad en comunicación
  • 2 puertos Ethernet Switch para topología en cadena
  • Doble watchdog
  • Rango amplio de temperatura de operación: -25°C~+75°C
  • Conexión con paridad de E/S


Aplicaciones:

  • Automatización de edificios
  • Automatización de fábricas
  • Automatización de maquinaria
  • Mantenimiento remoto
  • Diagnóstico remoto
  • Equipo de prueba

Especificaciones técnicas
Software
Servidor web integrado Si
Web HMI Si
Conexión de emparejamiento de E/S Si
Comunicación
Puerto Ethernet 2 x RJ-45, 10/100 Base-TX, Puertos Switch
PoE -
Protocolo Modbus TCP, Modbus UDP
Seguridad ID, contraseña y filtro de IP
Doble watchdog Si, módulo (0.8 segundos), comunicación (programable)
Indicadores LED
Sistema corriendo Si
Ethernet Enlace/Act Si
Estatus DI/DO -
Alimentación PoE -
Aislamiento 2 vías
Ethernet 1500 VDC
E/S 3000 VDC
Protección EMS
ESD (IEC 61000-4-2) +/-4 kV Contacto para cada terminal y +/-8 kV aire para punto aleatorio
EFT (IEC 61000-4-4) +/-2 kV para la línea de alimentación
Surge (IEC 61000-4-5) +/-2 kV para la línea de alimentación
Alimentación
Proteción de polaridad reversa Si
Alimentado de la terminal de tornillos 12~48 VDC
Alimentado de PoE -
Consumo 3.6 W
Mecanismo
Instalación Riel DIN o montaje en pared
Dimensiones 76mm x 120mm x 38mm
Medio ambiente
Temperatura de operación -25°C ~ +75°C
Temperatura de almacenamiento -30°C ~ +80°C
Humedad 10~90% RH, sin condensación
Entrada de RTD
Canales 7 (diferenciales)
Tipo de sensor Pt100, Pt1000, Ni120, Cu100, Cu1000
Conexiones de cables 2/3 hilos
Configuración de canal individual Si
Resolución 16 bit
Frecuencia de muestreo 12 muestras/segundo (total)
Precisión +/-0.05%
Zero drift +/-0.05 µV/°C
Span drift +/-20 ppm/°C
Protección sobrevoltaje 110 VDC/VAC
Rechazo modo común 150 dB
Rechazo modo normal 100 dB
Impedancia de entrada >1M Ω
Protección sobrevoltaje 120 VDC
Medición de resistencia 3.2 KΩ max.
