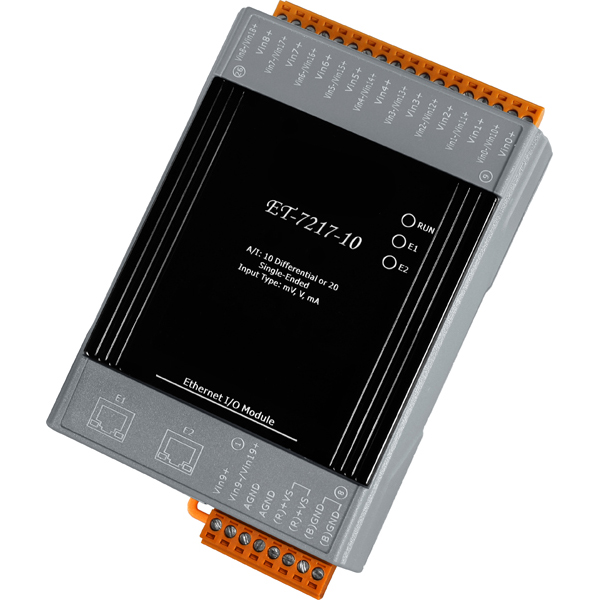

ET-7217-10
ET-7217
Módulo Ethernet con 2 puertos Ethernet Switch, 10/20 canales de entrada análoga, comunicación sobre Modbus TCP, soporta temperaturas de operación de -25°C~+75°C

Es un módulo con 10 canales diferenciales o 20 canales referenciados a tierra de entrada análoga. Ofrece rango de entrada programable en todos los canales análogos (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA, 0 ~ 20 mA y 4 ~ 20 mA). Cada canal análogo se puede configurar con un rango individual y tiene protección contra alto voltaje de 240 Vrms , además se pueden programar para aceptar entrada como corriente o voltaje dependiendo de la posición del jumper correspondiente. La frecuencia de muestreo es cambiable; hay modo rápido y modo normal. Tiene calificación para 4 kV protección ESD al igual que aislamiento intra módulo de 3000 VDC.


Características:

  • Web server incorporado
  • Web HMI
  • Soporta ambos protocolos Modbus TCP y Modbus UDP
  • Seguridad en comunicación
  • 2 puertos Ethernet Switch para topología en cadena
  • Doble watchdog
  • Rango amplio de temperatura de operación: -25°C~+75°C
  • Conexión con paridad de E/S


Aplicaciones:

  • Automatización de edificios
  • Automatización de fábricas
  • Automatización de maquinaria
  • Mantenimiento remoto
  • Diagnóstico remoto
  • Equipo de prueba

Especificaciones técnicas
Software
Servidor web integrado Si
Web HMI Si
Conexión de paridad de E/S Si
Comunicación
Puerto Ethernet 2 x RJ-45, 10/100 Base-TX, Puertos Switch
PoE -
Protocolo Modbus TCP, Modbus UDP
Seguridad ID, contraseña y filtro de IP
Doble watchdog Si, módulo (0.8 segundos), comunicación (programable)
Indicadores LED
Sistema corriendo Si
Ethernet Enlace/Act Si
Estatus DI/DO -
Alimentación PoE -
Aislamiento 2 vías
Ethernet 1500 VDC
E/S 2500 VDC
Protección EMS
ESD (IEC 61000-4-2) +/-4 kV Contacto para cada terminal y +/-8 kV aire para punto aleatorio
EFT (IEC 61000-4-4) +/-2 kV para la línea de alimentación
Surge (IEC 61000-4-5) +/-2 kV para la línea de alimentación
Alimentación
Proteción de polaridad reversa Si
Alimentado de la terminal de tornillos 12~48 VDC
Alimentado de PoE -
Consumo 3.8 W
Mecanismo
Instalación Riel DIN o montaje en pared
Dimensiones 76mm x 120mm x 38mm
Medio ambiente
Temperatura de operación -25°C ~ +75°C
Temperatura de almacenamiento -30°C ~ +80°C
Humedad 10~90% RH, sin condensación
Entrada análoga
Canales 10 diferenciales o 20 referenciados a tierra (seleccionable por software)
Tipo +/-150 mV, +/-500 mV, +/-1V, +/-5V, +/-10V
+/-20 mA, 0 ~ 20 mA, 4 ~ 20 mA
Configuración de canal individual Si
Resolución 16 bit
Frecuencia de muestreo Modo normal 10 muestras/segundo (total)
Modo rápido 50 muestras/segundo (total)
Precisión Modo normal +/-0.1%
Modo rápido +/-0.5% o mejor
Zero drift +/-0.5 µV/°C
Span drift +/-20 ppm/°C
Protección sobrevoltaje Diferencial 240 Vrms
Referenciado a tierra 150 Vrms
Protección voltaje común +/-200 VDC
Protección sobrecorriente Si, 50 mA a 110 VDC
Aislamiento virtual canal a canal Si, 400 VDC
Detección de cable abierto para 4~20mA Si
Impedancia de entrada Voltaje 2 MΩ (diferencial), 1 MΩ (refenciado a tierra)
Corriente 125 Ω
Rechazo modo común 86 dB min.
Rechazo modo normal 100 dB
