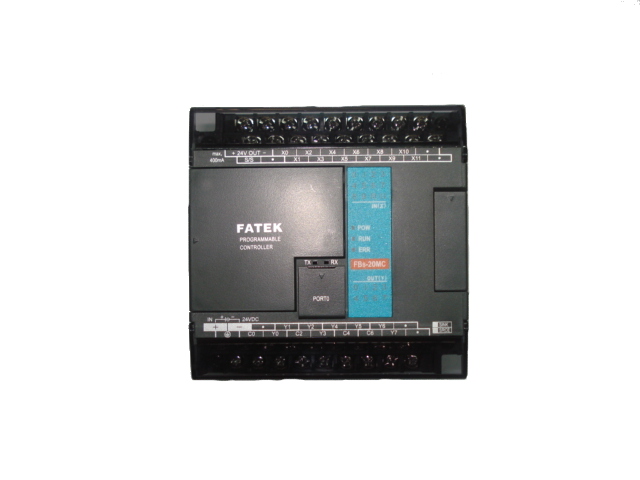

PLC FBs-20MC
PLC con 20 variables de E/S: 12 entradas digitales y 8 salidas de relevador.
Características:
- 12 puntos de entrada de 24VDC
- 8 puntos de salida de relevador
- Alimentación de 100~240VAC, 24 VDC o 12 VDC
- Temporizadores de alta velocidad (0.1 ms)
- Captura de entradas cortas (hasta 36 puntos)
- Rango completo de periféricos
- Incluye reloj de tiempo real (RTC)
- Driver de comunicación abierto
- Software gratuito de desarrollo intuitivo y de fácil manejo
- Programación en escalera
|
Especificaciones Técnicas
|
|||
|
Entradas digitales
|
|||
|
Voltaje en las entradas
|
24Vdc +/-10%
|
||
|
Total de entradas
|
2 de Alta velocidad (200KHz)
4 de Velocidad media (20KHz)
6 de Velocidad media-baja (5KHz)
|
||
|
Corriente Máxima de entrada
|
7mA
|
||
|
Indicación de las entradas
|
Por LEDs
|
||
|
Aislamiento
|
Opto acoplador
|
||
|
Salidas
|
|||
|
Total de salidas
|
8 de Relevador
|
||
| Especificaciones del relevador | |||
| Voltaje soportado del relevador | <250Vac, 30Vdc | ||
| Corriente Máxima de carga | Resistiva: 2A Inductiva: 80VA |
||
| Caída Máxima de tensión | 0.06V | ||
|
Carga mínima
|
2mA (Vdc)
|
||
|
Retraso máximo en la respuesta
|
10 ms
|
||
|
Indicación de las salidas
|
Por LEDs
|
||
|
Aislamiento
|
Electromagnético
|
||
|
Especificaciones generales
|
|||
|
Velocidad de ejecución
|
0.33μs
|
||
|
Capacidad del programa
|
20k Palabras
|
||
|
Memoria del programa
|
FLASH ROM o SRAM + batería de litio para soporte
|
||
|
Serie de instrucciones
|
Máximo de 36 instrucciones
|
||
|
Numero de funciones
|
326 instrucciones (126 tipos)
|
||
|
Comandos de diagrama de flujo
|
4 instrucciones
|
||
|
Comunicación
|
|||
|
Puerto integrado
|
RS232
Comunicación: Modo esclavo |
||
|
Expandible
|
4 puertos (RS-485, RS-232 o Ethernet)
Comunicación: Modo esclavo/maestro, Protocolo propietario o Modbus RTU |
||
|
Hardware
|
|||
|
Reloj de tiempo real / Calendario
|
Integrado
|
||
|
Alimentación
|
100 a 240Vac
|
||
|
Consumo
|
21W
|
||
|
Mecanismo de cableado
|
Bloque de terminales de 7.62mm
|
||
|
Dimensiones
|
90mm X 90mm X 80mm
|
||
|
Características ambientales
|
|||
|
Temperatura de operación
|
Espacio cerrado mínimo:
5ºC, máximo: 40ºC Espacio abierto mínimo: 5ºC, máximo: 55ºC |
||
|
Temperatura de almacenaje
|
-25ºC ~ +70ºC
|
||
|
Humedad relativa
|
5% ~ 95% sin condensación
|
||
|
Resistencia al polvo
|
Grado II
|
||
|
Resistencia a la corrosión
|
Según IEC-68
|
||
|
Altitud
|
<2000 metros
|
||
|
Resistencia a la vibración
|
|||
|
Fijado en riel DIN
|
0.5G, 2 horas en cada dirección de los 3 ejes
|
||
|
Fijado con tornillos
|
2G, 2 horas en cada dirección de los 3 ejes
|
||
|
Resistencia a los golpes
|
10G, Tres veces por dirección de los 3 ejes
|
||
|
Inmunidad a los ruidos
|
1500 Vp-p, ancho de pulso 1μs
|
||
|
Resistencia a picos de tensión
|
1500Vac, 1 minuto
|
||
WinProladder - Software gratuito para programación en escalera
*Códigos de orden nuevos mostrados entre paréntesis para los
equipos FBs.
|
Código de Orden
|
|
| Modelo No. |
Descripción
|
| FBS-20MC (FBS-20MCR2-AC) |
PLC avanzado con 12 entradas digitales, 8 salidas de relevador, reloj de tiempo real integrado, puerto RS232 y alimentación 100~240 Vac. |
| FBS-20MC-D12 (FBS-20MCR2-D12) |
PLC avanzado con 12 entradas digitales, 8 salidas de relevador, reloj de tiempo real integrado, puerto RS232 y alimentación 12Vdc. |
| FBS-20MC-D24 (FBS-20MCR2-D24) |
PLC avanzado con 12 entradas digitales, 8 salidas de relevador, reloj de tiempo real integrado, puerto RS232 y alimentación 24Vdc. |
| Interfaz requerida para programación | |
|
FBs-U2C-MD-180
|
Convertidor RS232 con conector MiniDIN a USB
|

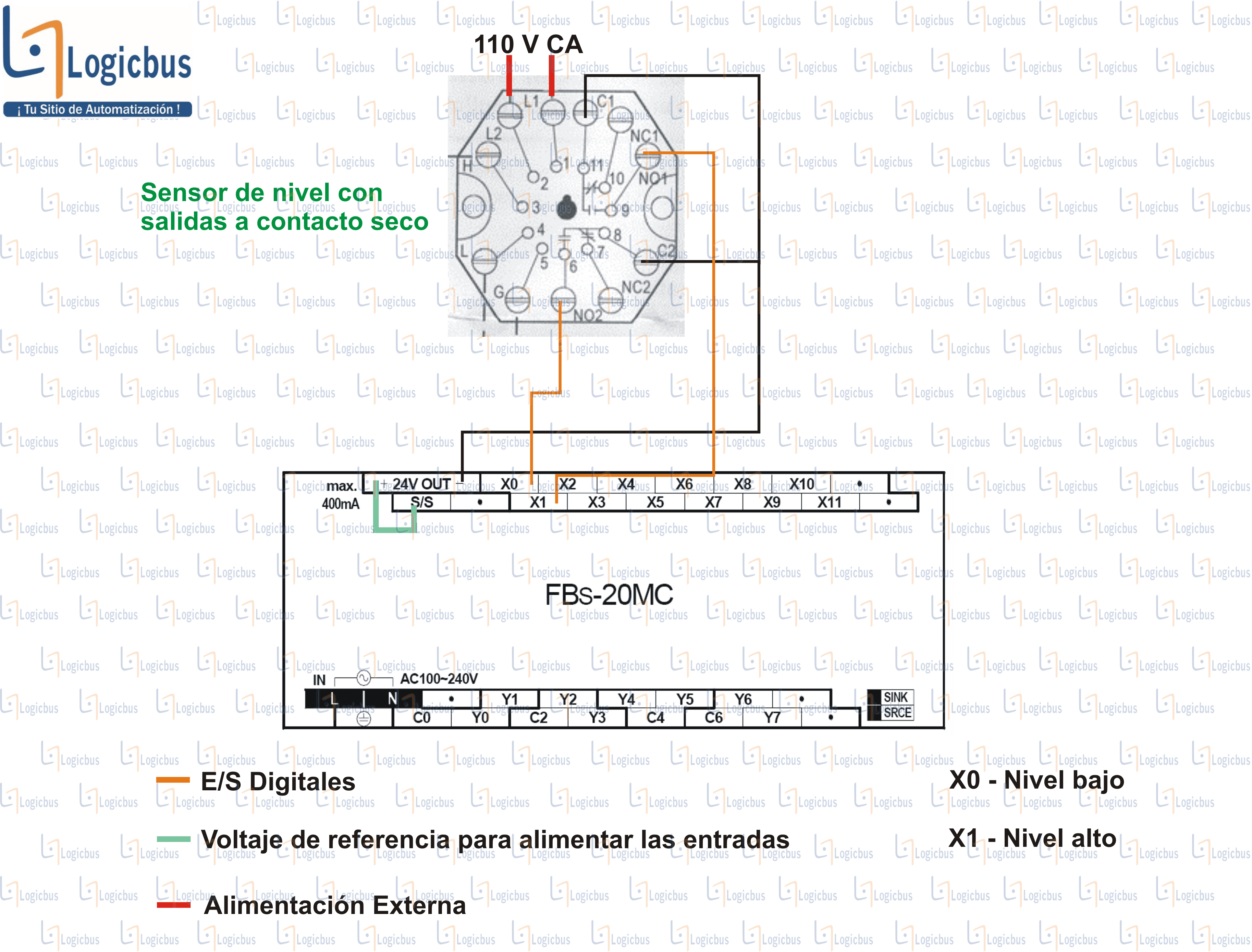

Diagrama de conexión con sensor de nivel

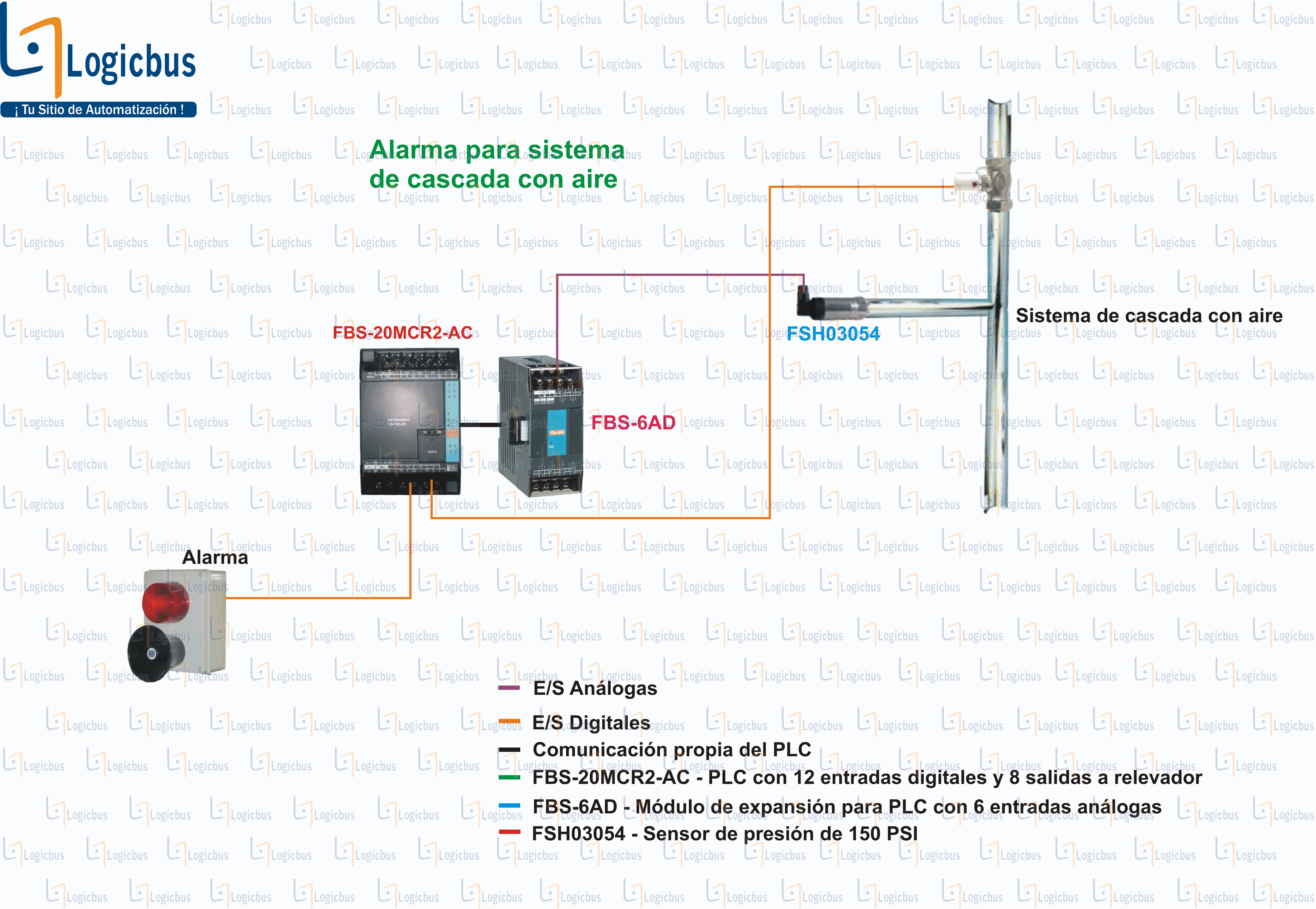

Diagrama de aplicación de alarma para sistema de cascada con
aire
