DESCONTINUADO
Características:
Software

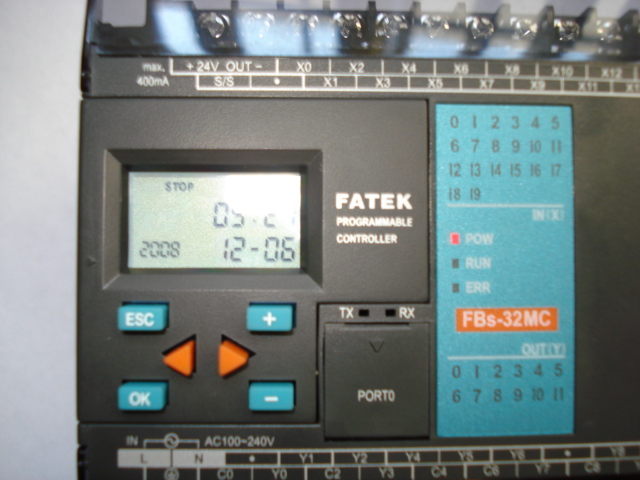

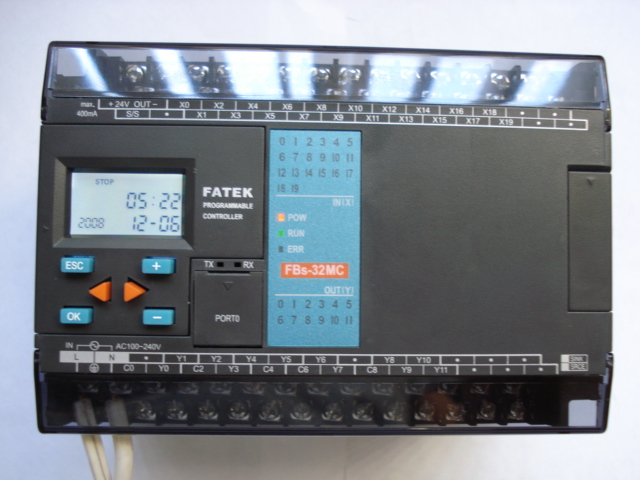

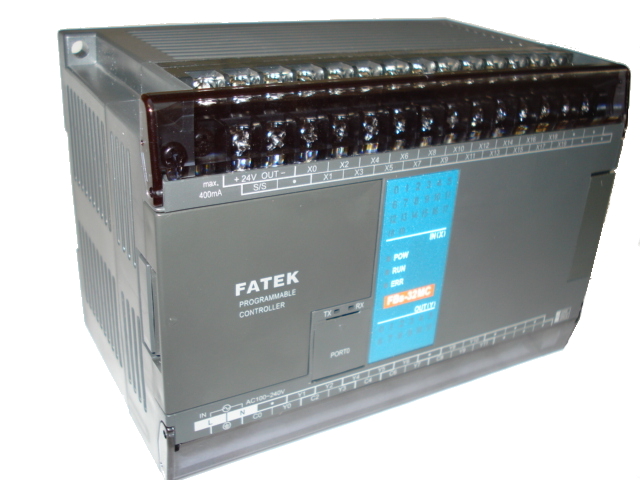

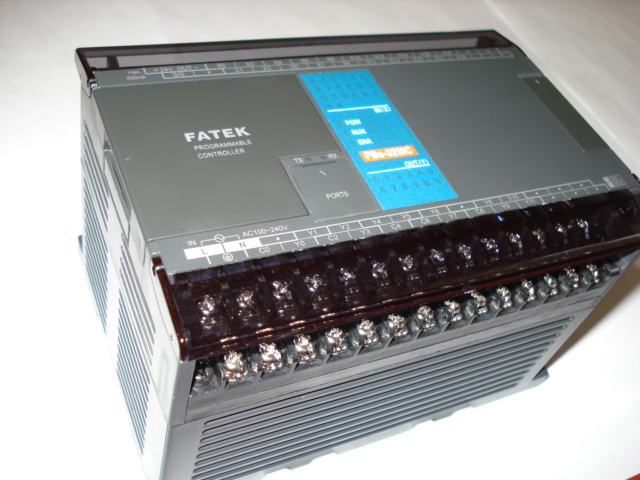

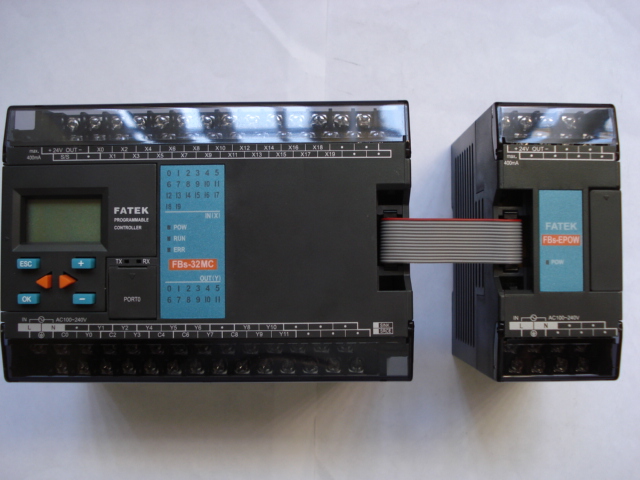

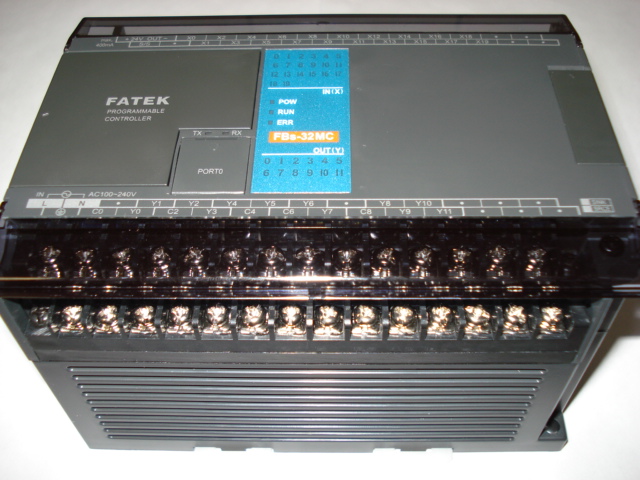

PLC FBs-32MCU
PLC Industrial con 20 entradas digitales/ 12 salidas de relevador/ puerto de comunicación USB. Alimentación de 100~240VAC y reloj de tiempo real integrado.
- Alta velocidad
- Máximo de entradas/salidas digitales 256
- Conexión en red hasta 254 cerebros (CPU's)
- Hasta 5 puertos de comunicación (RS-232, RS-485 y Ethernet) Contadores de alta velocidad integrados (hasta 200 KHz)
- Temporizadores de alta velocidad (0.1 ms)
- Captura de entradas cortas (hasta 36 puntos)
- Rango completo de periféricos
- Incluye reloj de tiempo real (RTC)
- Driver de comunicación abierto
- Software gratuito de desarrollo intuitivo y de fácil manejo
- Programación en escalera
| Especificaciones | |||
| Entradas digitales | |||
| Voltaje en las entradas | 24Vdc +/-10% | ||
| Total de entradas | 2 de Alta
velocidad (200KHz) 6 de Velocidad media (20KHz) 8 de Velocidad media-baja (5KHz) 4 de Velocidad baja |
||
| Corriente Máxima de entrada | 7mA | ||
| Indicador de Entradas | Por LEDs | ||
| Aislamiento | Opto acoplador | ||
| Salidas de relevador | |||
| Relevador | 12 | ||
| Voltaje soportado del relevador | < 250Vac, 30Vdc | ||
| Corriente Máxima de carga | Resistiva:
2A Inductiva: 80VA |
||
| Caída Máxima de tensión | 0.06V | ||
| Carga mínima | 2mA (Vdc) | ||
| Retraso máximo en la respuesta | 10 ms | ||
| Indicación de las salidas | Por LEDs | ||
| Aislamiento | Electromagnético | ||
| Especificaciones generales | |||
| Velocidad de ejecución | 0.33μs | ||
| Capacidad del programa | 20k Palabras | ||
| Memoria del programa | FLASH ROM o SRAM + batería de litio para soporte | ||
| Serie de instrucciones | Máximo de 36 instrucciones | ||
| Numero de funciones | 326 instrucciones (126 tipos) | ||
| Comandos de diagrama de flujo | 4 instrucciones | ||
| Comunicación | |||
| Puerto integrado | RS232 (Puerto
0) Comunicación: Modo esclavo |
||
| Expandible | 4 puertos
(RS-485, RS-232 o Ethernet) comunicación: Modo esclavo/maestro, Protocolo o Modbus RTU |
||
| Hardware | |||
| Calendario | Integrado | ||
| Alimentación | 100 a 240Vac | ||
| Consumo | 36W | ||
| Cableado | Bloque de terminales de 7.62mm | ||
| Dimensiones | 90mm X 133mm X 80mm | ||
| Características ambientales | |||
| Temperatura de operación | Espacio cerrado
mínimo: 5ºC, máximo: 40°C Espacio abierto mínimo: 5ºC, máximo: 55ºC |
||
| Temperatura de almacenaje | -25ºC ~ +70ºC | ||
| Humedad relativa | 5% ~ 95% sin condensación | ||
| Resistencia al polvo | Grado II | ||
| Resistencia a la corrosión | Según IEC-68 | ||
| Altitud | < 2000 metros | ||
| Resistencia a la vibración | |||
| Montado en riel DIN | 0.5G, 2 horas en cada dirección de los 3 ejes | ||
| Fijado con tornillos | 2G, 2 horas en cada dirección de los 3 ejes | ||
| Resistencia a los golpes | 10G, Tres veces por dirección de los 3 ejes | ||
| Inmunidad a los ruidos | 1500 Vp-p, ancho de pulso 1μs | ||
| Resistencia a picos de tensión | 1500Vac, 1 minuto | ||
 |
 |
 |
 |
 |
 |
Software
WinProladder - Software gratuito para programación en escalera
