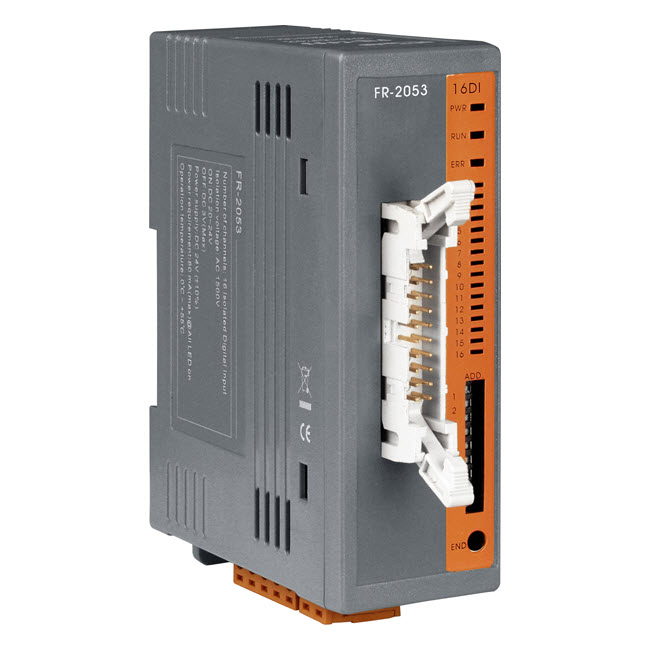

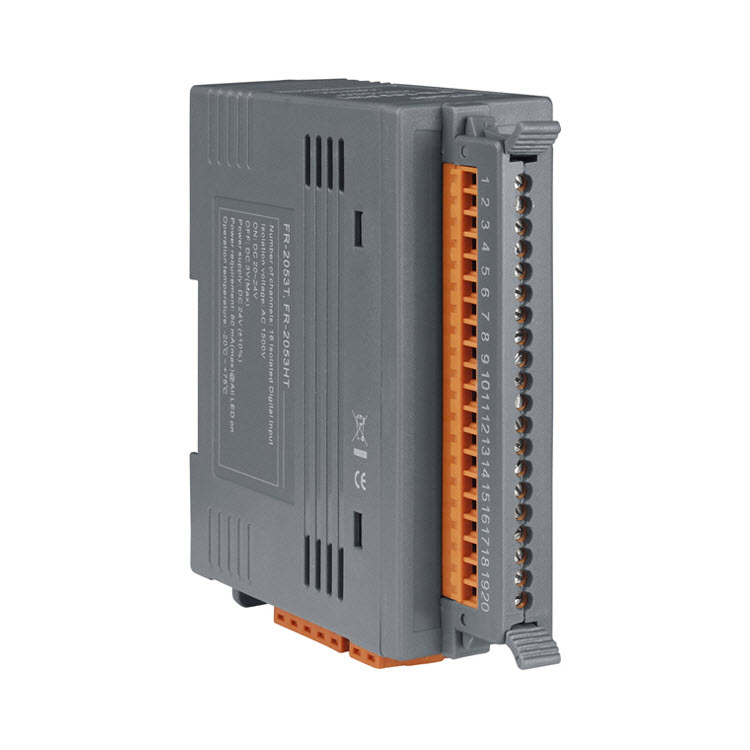

FR-2053 / FR-2053T
Módulo de E/S distribuida de entrada digital aislada FRNet de 16 puertos (FR-2053T tiene conector de terminal de tornillo).
Caracteristicas
FR-2053 proporciona una entrada digital de 16 canales aislados de foto-acoplador en el FRnet. La transmisión de datos de E/S es controlada por el chip de control de FRnet (desarrollado por ICPDAS). Fue diseñado para proporcionar comunicación de red de alta velocidad determinista. Se han incorporado circuitos anti-ruido en el chip de control de FRnet para garantizar la fiabilidad de la comunicación.
FRnet es un bus de campo industrial innovador que ofrece control E/S determinístico de alta velocidad, capacidades de sincronización de E/S real, comunicación sin protocolo y programación sencilla. La línea ICP DAS FRnet ofrece una tecnología de vanguardia para aplicaciones de adquisición de datos de alta velocidad. El FR-2053 es un módulo de E/S distribuida de salida digital aislada con 16 puertos.
Especificaciones e información adicional
| Especificaciones | |
| Entrada digital | |
| Canal de entrada | 16 |
| Tipo de entrada | Sink (NPN) |
| Nivel de voltaje | +20~24VDC |
| Nivel de voltaje | +3VDC max |
| Impedancia de entrada | 4.7 kOhm |
| Tiempo de retardo de encendido | Inferior a 1.0ms |
| Tiempo de retardo de apagado | Inferior a 1.0ms |
| Voltaje de aislamiento | 1500Vrms |
| Interfaz | |
| Cableado de 2 hilos | Cableado de 2 hilos Belden 9841 (cable de par trenzado de 2P), |
| Cuando se utilizan cables diferentes, la distancia de transmisión puede cambiar. | |
| Distancia de transferencia | Max. 400m |
| Indicadores LED | Potencia, Corriente de comunicación, Error de comunicación, Resistencia terminal, Salida digital. |
| Velocidad de transferencia | 250 kbps |
| Tiempo de escaneo cíclico | 2.88ms |
| Conector | 20 pines de conexión para FR-2053 |
| Bloque terminal extraíble de 20 contactos para FR-2053T | |
| Poder | |
| Rango de voltaje de entrada | +10 ~ +24 VDC (sin aislamiento) |
| Consumo de energía | 2 W Max. |
| Protección | Protección de energía de polaridad inversa. |
| Marco de tierra para la protección EMS | Sí |
| Conexión | Bloque de terminales extraíble de 5 pines |
| Mecánica | |
| Caja | Plástico (inflamabilidad UL 94V-0) |
| Dimensiones(Ancho x largo x altura) | 33 mm x 102 mm x 110 mm |
| Instalación | DIN-Rail |
| Temperatura de funcionamiento | -25°C ~ +75°C |
| Temperatura de almacenamiento | -30°C ~ +85°C |
| Humedad relativa ambiente | 10% a 90% RH, sin condensación. |
