I-7016D
Módulo de adquisición de datos con dos entradas para celdas de carga, voltaje de excitación: 0 a 10V, con una entrada digital, 4 salidas digitales, comunicación RS-485 y alimentación de 10 a 30Vdc.
La serie I-7000 es una familia de módulos en red de control y adquisición de datos, proporcionando análogo a digital, digital a análogo, entrada/salida digital, temporizador/contador y otras funciones. Los módulos pueden ser controlados remotamente usando comandos, los cuales son llamados protocolo DCON. La comunicación entre los módulos y el host es en formato ASCII vía RS485 bidireccional. La velocidad de transmisión es programable hasta 115.2 Kbps.
El módulo I-7016D proporciona acondicionamiento y protección rentable para un amplio rango de sistemas y control de señales industriales. La utilidad DCON ayuda al usuario a configurar y probar el módulo I-7016D. También se incluye muchas funciones de librería y programas demo para permitir al usuario desarrollar programas fácilmente bajo Windows, Linux y DOS. Los usuarios pueden montar los módulos sobre riel DIN, panel o pared. También tiene un bloque de terminal a tornillos para conectar las señales.
El módulo I-7016D incluye software para adquisición de datos desde una computadora. Con Display.
Especificaciones |
|
| Entrada análoga | |
| Canales de entrada | 2 |
| Tipo de entrada | +/-15mV, +/-50mV, +/-100mV, +/- 500mV , +/-1V,+/- 2.5V, +/- 20mA |
| Resolución | 16-bit |
| Tasa de muestreo | 10 muestras/seg (En modo de un solo canal) 2 muestras/seg (En modo de dos canales) |
| Exactitud | ±0.05% FSR |
| Ancho de banda | 5.24Hz |
| Zero Drift | +/- 0.5µgV/ °C |
| Span Drift | 25 ppm/ °C |
| Modo de rechazo común | 150dB |
| Modo de rechazo normal | 100 dB |
| Impedancia de entrada | 20M Ohms |
| Aislamiento de Intra-módulo, campo de lógica | 3000V rms |
| Excitación de la salida de Voltaje | |
| Canales de salida | 1 |
| Rango de salida | 0 a +10V |
| Carga máxima de salida | 40mA |
| Exactitud | ±0.05% of FSR |
| Drift | ±50ppm/ °C |
| Impedancia de salida | 12 Ohms |
| Aislamiento | 3000Vdc |
| Entrada digital | |
| Canales | 1 |
| Nivel lógico 0 | + 1V máx. |
| Nivel lógico 1 | + 3.5V a 30V |
| Frecuencia máxima de entrada | 50Hz |
| Anchura mínima de pulso | 1 mS |
| Salida digital | |
| Canales | 4 |
| Tipo de salida | Sink, colector abierto a 30V |
| Carga de salida | 30mA máximo por canal |
| Disipación de alimentación | 30mW |
| Interfaz | |
| Interfaz | RS-485 |
| Formato | N, 8, 1 |
| Velocidad de Transmisión | 1200 ~ 115200bps |
| Pantalla LED | |
| 1 LED como indicador de Energía/Comunicación | |
| 4 1/2 dígitos (Para el I-7016D) | |
| Energía | |
| Entrada | +10 a +30 VDC |
| Consumo de energía | 2.4W (I-7016) / 3.0W (I-7016D) |
| Ambiente | |
| Temperatura en operación | -25 a 75 °C |
| Temperatura de almacenaje | -40 a 85 °C |
| Humedad | 5 a 95%, no condensada |
Hardware
Productos relacionados:
Fuente de energía (24V @ 1.04A) LBCSP-142-025-24
Convertidores: Convertidores y repetidores USB, RS-232, fibra óptica a RS-485

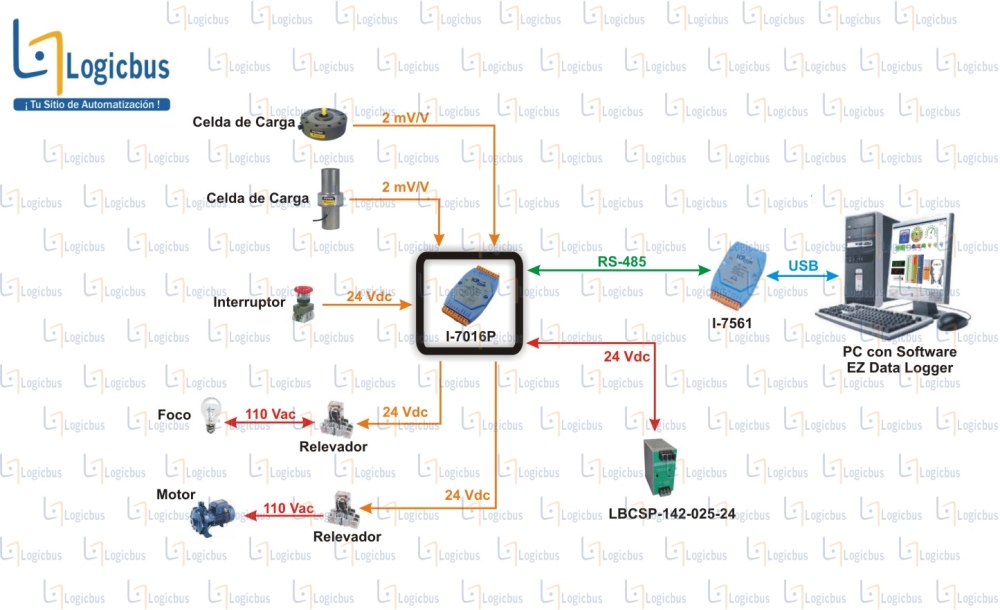

Ejemplos de esquemas de conexión
