Módulo DAQ con 8 entradas análogas para termopar, voltaje y corriente.
7018
Módulo DAQ con 8 entradas análogas para termopar, voltaje y corriente.
El módulo I-7018 proporciona protección rentable y condicionamiento para una amplia gama de señales y sistemas industriales de control valiosas. La utilidad DCON puede ayudar a usuarios a configurar y probar módulos I-7018. El usuario puede montar los módulos en un riel DIN, panel o pared. El módulo tiene un bloque de terminal de tornillos para conectar con las señales. El I-7018 viene con el software EZ Data Logger.

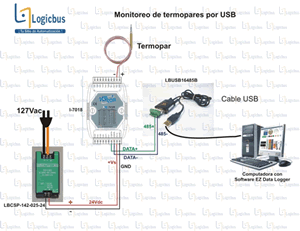

Ejemplo de esquema de conexión
Especificaciones |
|
| Entrada analógica | |
| Canales de entrada | 8 Diferenciales |
| Rango de entrada | ±15mV, ± 50mV , ± 100mV, ± 500mV, ± 1V, ± 2.5V y ± 20mA . Termopar tipo J, K, T, E, R, S, B, N, C |
| Resolución | 16 bits |
| Tasa de muestreo | 10 muestras/seg |
| Exactitud | ±0.2% |
| Ancho de banda | 15.7Hz |
| Zero Drift | +/- 10 µV/ °C |
| Modo de rechazo común | 86dB |
| Detección de Termopar Abierto | Sí |
| Aislamiento | 3000 Vrms |
| Protección Sobre Voltaje | +/-35 Vrms |
| Interfaz | |
| Interfaz | RS-485 |
| Formato | N, 8, 1 |
| Velocidad de Transmisión | 1200 ~ 115200bps |
| Pantalla LED | |
| 1 LED como indicador de Energía/Comunicación | |
| Energía | |
| Entrada | +10 a +30 VDC |
| Consumo de energía | 1.0W |
| Ambiente | |
| Temperatura en operación | -25 a 75 °C |
| Temperatura de almacenaje | -40 a 85 °C |
| Humedad | 5 a 95%, no condensada |
| Montaje | |
| Montaje en Riel DIN | |
Termopar de tipo (C) |
||
Tipo |
Rango (°C) |
|
J |
-210 ~ +760 |
|
K |
-270 ~ +1372 |
|
T |
-270 ~ +400 |
|
E |
-270 ~ +1000 |
|
R |
0 ~ +1768 |
|
S |
0 ~ +1768 |
|
B |
0 ~ +1820 |
|
N |
-270 ~ +1300 |
|
C |
0 ~ +2320 |
|
