I-7018Z-G/S |
|
|
Módulo de 10 termopares con resolución de 16 bits
|
|
Diseñado especialmente para entradas de termopares pero también soporta entradas de voltaje y corriente. Las entradas de voltaje pueden ser desde ±15mv hasta ±2.5V. Las entradas de corriente pueden ser de 4-20mA, 0-20mA y ±20mA. Cuenta con protección de sobrevoltaje de hasta 240Vrms y también ofrece detección de termopar abierto.
|
|
|
|
Especificaciones |
| Entrada análoga |
| Canales de entrada |
10 Diferenciales |
| Tipo de entrada |
+/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V, +/-20mA, 0~20mA, 4~20mA (Requiere resistor opcional externo de 125 Ohms)
Termopar (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| Resolución |
16-bits |
| Tasa de muestreo |
10 muestras/seg (Total) |
| Exactitud |
+/- 0.1% |
| -3dB ancho de banda |
15.7Hz |
| Zero Drift |
+/- 0.5µgV/ °C |
| Span Drift |
+/- 25 ppm/ °C |
| Modo de rechazo común |
150dB |
| Modo de rechazo normal |
100 dB |
| Impedancia de entrada |
20M Ohms |
| Protección de sobre carga |
240Vrms |
| Detección de termopar abierto |
Si |
| Configuraci�n de canales individual |
Si |
| Foto-aislamiento |
3750Vrms |
| Aislamiento de Intra-m�dulo, campo de lógica |
3000VDC |
| Interfaz |
| Interfaz |
RS-485 |
| Formato |
N, 8, 1 |
| Velocidad |
1200 ~ 115200bps |
| Pantalla LED |
| 1 LED como indicador de Energía/Comunicación |
| Energía |
| Entrada |
+10 a +30 VDC |
| Consumo de energía |
1.0W |
| Ambiente |
| Temperatura en operación |
-25 a 75 °C |
| Temperatura de almacenaje |
-40 a 85 °C |
| Humedad |
5 a 95%, no condensada |
|
|
|
|
|

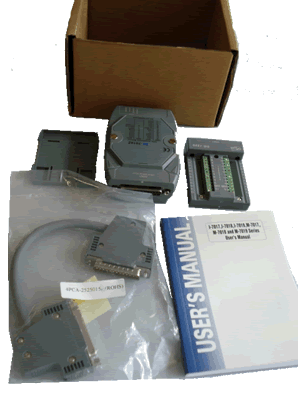

| Accesorios incluidos |
|
|
|
|
| 1. I-7018Z-G/S conexión con DB-1820 1 |
2. I-7018Z-G/S y kit CD-2518D |
3. I-7018Z-G/S y kit CD-25015D |
1 DB-1820 - DB25 a terminales de tornillo
2 CD-2518D - Cable 1.8m DB25F a DB25M con DB-1820 para montar en Riel DIN
3 CD-25015D - Cable 15cm DB25F a DB25M con DB-1820 para montar en Riel DIN
|
| |
