I-7019R/I-7019RG
|
|
|
Módulo con 8 canales analógicos de entrada con protección de alto voltaje |
|
El módulo I-7019R, provee protección y acondicionamiento para un amplio rango de señales de control industrial y de sistemas. Los canales pueden ser configurados individualmente; el usuario selecciona el tipo y rango vía remota utilizando comandos desde la PC Cliente. Pocos módulos pueden ser usados por diferentes aplicaciones. El usuario puede montar el módulo sobre un Riel Din, un panel o una pared. Los módulos tienen un bloque de terminales a tornillo para conectar las señales. I-7019R viene con el software gratuito EZ Data Logger.
|
|
|
Especificaciones |
| Entrada analógica |
| Canales de entrada |
8 Diferenciales |
| Rango de entrada |
+/-15mV, +/-50mV, +/-100mV, +/-150mV, +/-500mV
+/-1V, +/-2.5V, +/-5V, +/-10V
+/-20mA (Jumper Selectable)
Thermocouple Type J, K, T, E, R, S, B, N, C, L , M |
| Resolución |
16 bits |
| Tasa de muestreo |
8 muestras/seg |
| Exactitud |
±0.15% |
| Ancho de banda |
5.24Hz |
| Zero Drift |
0.5µV/ °C |
| Span Drift |
25 ppm/°C |
| Modo de Rechazo Común |
86dB |
| Modo de Rechazo Normal |
100dB |
| Detección de Termopar Abierto |
Sí |
| Protección de Sobrecarga |
±240 Vrms |
| Impedancia de Entrada |
>2MO |
| Aislamiento |
3000 Vrms |
| Configuración de Canales Individuales |
Sí |
| Protección ESD de 4 kV |
Si, Contacto para cada terminal |
| Protección Sobre Voltaje |
+/-35 Vrms |
| Interfaz |
| Interfaz |
RS-485 |
| Formato |
N, 8, 1 |
| Velocidad |
1200 ~ 115200bps |
| Pantalla LED |
| 1 LED como indicador de energ�a/comunicaci�n |
| Energía |
| Entrada |
+10 a +30 VDC |
| Consumo de energía |
1.2W |
| Ambiente |
| Temperatura en operaci�n |
-25 a 75°C |
| Temperatura de almacenaje |
-40 a 85°C |
| Humedad |
5 a 95%, no condensada |
|
|
Termopar de tipo (C) |
|
Tipo |
Rango (°C) |
J |
-210 ~ +760 |
K |
-270 ~ +1372 |
T |
-270 ~ +400 |
E |
-270 ~ +1000 |
R |
0 ~ +1768 |
S |
0 ~ +1768 |
B |
0 ~ +1820 |
N |
-270 ~ +1300 |
C |
0 ~ +2320 |
|
|
|
Productos relacionados:
|
| Fuente de energía (24V @ 1.5A) |
|
|
|
|
|
|

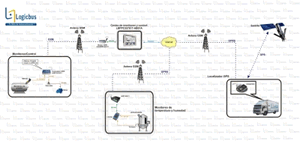

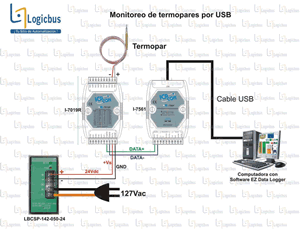

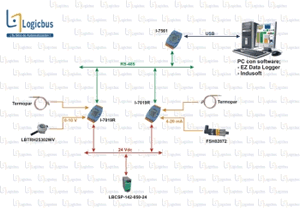

Ejemplos de Esquemas de Conexión |
 |
 |
|
|
|
|
|
|
|
