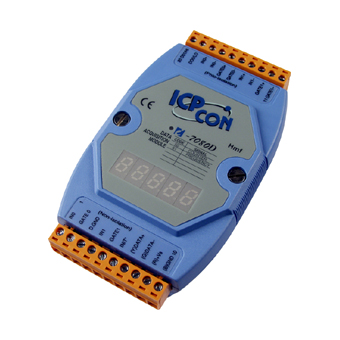

I-7080B - I-7080BD
 |
 |
I-7080B | I-7080BD |
I-7080B está inteligentemente diseñado para proporcionar monitoreo del sistema de acondicionamiento de señal y configuraciones de valores seguros. I-7080B es un módulo de entrada de contador / frecuencia con respaldo de batería. En caso de falla de energía, mantendrá las lecturas. Es una solución rentable para una amplia gama de valiosas señales y sistemas de control industrial. La utilidad DCON puede ayudar a los usuarios a configurar y probar el módulo de entrada de frecuencia / contador de alta velocidad I-7080. Se proporcionan muchas funciones de biblioteca y programas de demostración para permitir a los usuarios desarrollar programas fácilmente en sistemas operativos Windows, Linux y DOS. La interfaz de comunicación es el protocolo Modbus a través de RS-485. Los usuarios pueden montar los módulos en un riel DIN, panel o pared. Los módulos tienen un bloque de terminal de tornillo para conectarse a las señales.
| Specifications | ||
| Counter Input | ||
| Channels | 2 independent 32-bit counters, counter 0&1 | |
| Input Type | Isolated or non-isolated | |
| Input Level for Isolation and Non-isolation | Logic level 0:+1V
max. Logic level 1: +3.5 to 30V |
|
| Isolation Voltage | 3750Vrms | |
| Non-Isolated Input Level (Programmable) | Logic level 0: 0 to +5V
(default= 0.8V) Logic level 1: 0 to +5V (default= 2.4V) |
|
| Maximum Count | 32bit (4,294,967,295) | |
| Programmable Digital Noise Filter | 2us to 65ms | |
| Alarming | alarm on counter 0 or counter 0 & 1, programmable | |
| Counter Reset Value | programmable | |
| Built-in Virtual Battery Back Up for Counter Value | ||
| Frequency Measurement | ||
| Input Frequency | 1Hz to 100KHz max. | |
| Gate Time | 1.0 or 0.1sec, programmable | |
| Digital Output | ||
| Channels | 2 | |
| Output Type | Source, Open-Collector | |
| Output Voltage | 30V max. | |
| Output Current | 30mA max | |
| Interface | ||
| Interface | RS-485 | |
| Format | N, 8, 1 | |
| Baud Rate | 1200 ~ 115200bps | |
| LED Display | ||
| 1 LED as Power/ Communication indicator | ||
| 5-digit readout, Channel 0 or Channel 1 (for I-7080BD-G) | ||
| Power | ||
| Input Voltage Range | 24 ~ 30 VDC | |
| Power Consumption | 2.0W (I-7080B-G) / 2.2W (I-7080BD-G) | |
| Environment | ||
| Operating Temperature | -25 to 75°C | |
| Storage Temperature | -40 to 85°C | |
| Humidity | 5 to 95%, non-condensing | |
|
