Módulo de contador/frecuencia/codificador de 4/8 canales

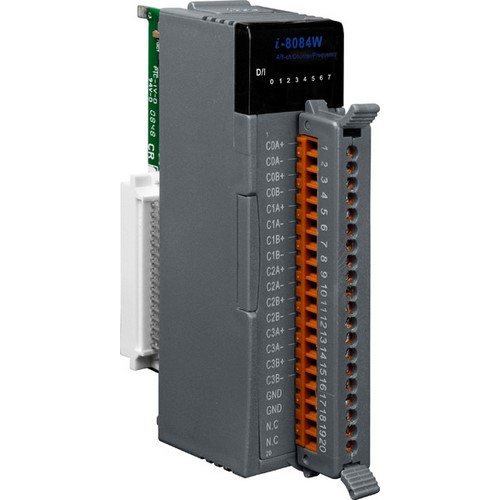

I-8084W-G
 |
I-8084W-G es una E / S de contador / frecuencia / codificador de alta velocidad de 32 bits (hardware) con "Contador ascendente", "Frecuencia", "Contador ascendente / descendente", "Contador de impulsos / dir" y "A / B Modo de contador de fase. I-8084W-G puede tener una combinación de modo variedad para los 8 canales. Eso significa que puede usar algunos canales como "Contador ascendente" y otros como "Frecuencia" o "Fase A / B".
Caracteristicas:- Soporte de contador de 8 (ancho de pulso mínimo = 2 µs).
- Soporte 8 Frecuencia (Ancho mínimo de pulso = 2 µs).
- Soporte 4 Contador de subida / bajada (ancho de pulso mínimo = 2 µs).
- Soporte 4 Dir / Contador de pulsos (Ancho mínimo de pulso = 2 µs).
- Soporte 4 Contador de Fase A / B (Ancho de Pulso Mínimo = 2 µs).
- Soporte 1 ~ 32767 (us) filtro digital.
- Admite señales de entrada aisladas y no aisladas.
- Equipar con indicadores LED de señal de alimentación y entrada.
| Especificaciones | |
| Entrada digital | |
| Modo | Contador y frecuencia Contador de subida/bajada de 4 canales (CW/CCW) Contador de impulsos/impulsos de 4 canales (bidireccional) Fase A/B de 4 canales (conteo de cuadrantes) Contador ascendente 8-ch Frecuencia de 8 canales Filtro de ruido digital 1~32767 μs |
| Nivel de entrada aislado | En el nivel de voltaje +4.5 VDC ~ +30 VDC Nivel de Voltaje: Desactivado +1 VDC Max. |
| Nivel de entrada TTL | En el nivel de voltaje +2 VDC ~ +5 VDC Nivel de Voltaje: Desactivado 0 VDC ~ +0.8 VDC |
| Ancho de pulso mínimo | 2 μs |
| Frecuencia de entrada | 1 Hz ~ (típicamente) 250 kHz (modo contador y modo frecuencia) (donde 250 kHz se calcula de la siguiente manera: se supone que el ciclo de trabajo = 50%, refiérase a Duración mínima de pulso de nivel alto, tenemos un período de pulso = 2 μs x 2 = 4 μs, que es 250 kHz como máximo) Frecuencia máxima: remítase a Duración mínima de pulso de nivel alto, la frecuencia máxima se ve muy afectada por el ciclo de trabajo Precisión de frecuencia = ± 0.4% |
| EEPROM | 128 KB |
| Voltaje aislado | 1000 Vrms |
| Protección ESD | 2 kV (contacto para cada canal) |
| Pantalla LED | |
| 1 LED como indicador de encendido | |
| 8 LED como indicadores de entrada y salida digital | |
| Poder | |
| El consumo de energía | 1 W |
| Ambiente | |
| Temperatura de funcionamiento | -25 a 75 ° C |
| Temperatura de almacenamiento | -30 a 85 ° C |
| Humedad | 5 a 95% de humedad relativa, sin condensación |
| Dimensiones | 30 mm x 102 mm x 115 mm (A x L x A) Detalle |
