Salida PWM de 8 canales y módulo de entrada digital aislado de 8 canales.

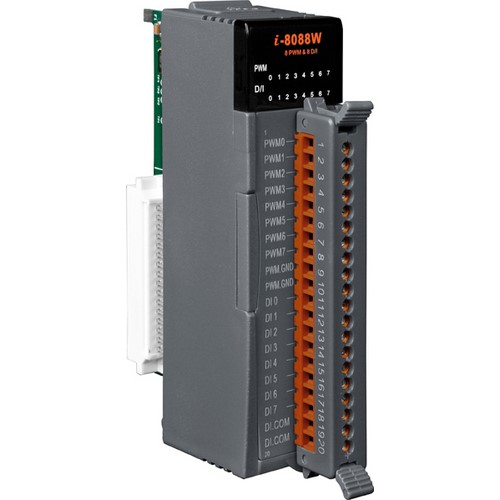

I-8088W-G
 |
PWM (modulación por ancho de pulso) es una poderosa técnica para controlar circuitos analógicos. Utiliza salidas digitales para generar una forma de onda con variante de ciclo de trabajo y frecuencia para controlar circuitos analógicos. I-8088W tiene 8 canales de salida PWM y 8 entradas digitales. Se puede usar para desarrollar un sistema de control analógico potente y rentable.
Caracteristicas:- Generación automática de salidas PWM por hardware, sin intervención del software.
- Frecuencia de salida PWM de 10 Hz a 500 kHz (no continua) con ciclo de trabajo de 0.1% ~ 99.9%
- Modo de activación de software y hardware para salida PWM
- Salida PWM individual y síncrona
- Al usar el modo de activación por software, puede configurar la configuración de todos los canales PWM y luego activarlos uno por uno o todos al mismo tiempo.
- Modo de ráfaga de funcionamiento PWM para modo de espera
- El canal DI se puede configurar como un canal de entrada digital simple o una fuente de activación de hardware de la salida PWM.
| Especificaciones | |
| Salida PWM | |
| Canales | 8-ch |
| Resolución de escala | 16 bits (1 ~ 128 μs por cada paso) |
| Rango de frecuencia | 10 Hz ~ 500 kHz (no continuo) |
| Ciclo de trabajo | 0.1% ~ 99.9% |
| Modo PWM | Recuento de ráfagas, modo continuo |
| Contador de ráfagas | 1 ~ 65535 |
| Modo disparador de hardware | Trigger Start & Trigger Stop |
| Tipo de salida | Source |
| Corriente de carga máxima | 1 mA |
| Aislamiento intramódulo, campo a lógica | 3750 Vrms |
| Protección ESD | 4 kV de contacto para cada canal |
| Entrada digital | |
| Canales de entrada | 8 (Sink/Source) |
| Tipo de entrada | Un común para todas las entradas digitales |
| En el nivel de voltaje | +5 ~ +30 V |
| Nivel de voltaje de apagado | < 0.8V |
| Impedancia de entrada | 4.7 kO, 1/4 W |
| Aislamiento intramódulo, campo a lógica | 3750 Vrms |
| Protección ESD | 4 kV de contacto para cada canal |
| Pantalla LED | |
| 1 LED como indicador de alimentación / 16 LED como PWM e indicador de entrada digital | |
| Poder | |
| El consumo de energía | 40 mA a 5 V, 2 W ± 5% |
| Ambiente | |
| Temperatura de funcionamiento | -25 ~ 75 ° C |
| Temperatura de almacenamiento | -30 ~ 85 ° C |
| Humedad | 5 a 95% de HR, sin condensación |
| Dimensiones | 30 mm x 102 mm x 115 mm (ancho x largo x alto) |
