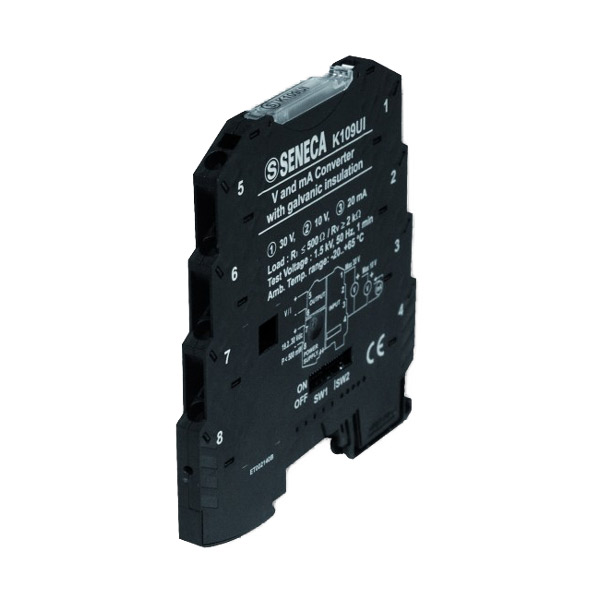

SENECA Acondicionadores de señal: K109UI │ Logicbus

Características Generales
Alimentación	19.2 ~ 30 Vdc
Precisión	0.08% del valor f.s. por mA o 5V de salida 0.07% del valor f.s. por 10V de salida
Indicadores	Entrada o salida fuera de rango Saturación de entrada Falla interna
Aislamiento galvánico	Alimentación / Entrada / Salida a 1500 Vac, Digital
Configuración	DIP Switch (señal de entrada y señal de salida)
Dimensiones y Peso	6.2 x 93.1 x 102.5 mm / 50 g
Temperatura de operación	-20°C a +65°C
ENTRADA
Rangos de Voltaje	0 a 15 V, 0 a 30 V, 0 a 10 V, 2 a 10 V, 0 a 5 V, 1 a 5 V
Rangos de Corriente	0 a 20 mA, 4 a 20 mA
SALIDA
Rangos de Voltaje	0 a 5 Vdc, 1 a 5 Vdc, 0 a 10 Vdc y 2 a 10 Vdc (Carga < 2 KOhm)
Rangos de Corriente	0 a 20 mA, 4 a 20 mA, 20 a 0 mA y 20 a 4 mA (Carga > 500 Ohm)

Características Generales

Alimentación

19.2 ~ 30 Vdc

Precisión

0.08% del valor f.s. por mA o 5V de salida
0.07% del valor f.s. por 10V de salida

Indicadores

Entrada o salida fuera de rango
Saturación de entrada
Falla interna

Aislamiento galvánico

Alimentación / Entrada / Salida a 1500 Vac, Digital

Configuración

DIP Switch (señal de entrada y señal de salida)

Dimensiones y Peso

6.2 x 93.1 x 102.5 mm / 50 g

Temperatura de operación

-20°C a +65°C

ENTRADA

Rangos de Voltaje

0 a 15 V, 0 a 30 V, 0 a 10 V, 2 a 10 V, 0 a 5 V, 1 a 5 V

Rangos de Corriente

0 a 20 mA, 4 a 20 mA

SALIDA

Rangos de Voltaje

0 a 5 Vdc, 1 a 5 Vdc, 0 a 10 Vdc y 2 a 10 Vdc (Carga < 2 KOhm)

Rangos de Corriente

0 a 20 mA, 4 a 20 mA, 20 a 0 mA y 20 a 4 mA (Carga > 500 Ohm)

K109UI
