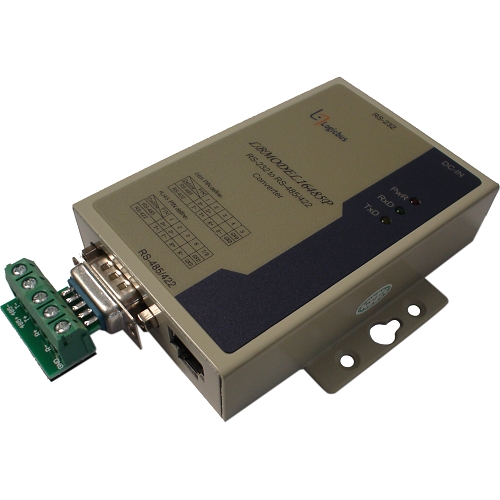

LBMODEL16485P

Convertidor serial con Aislamiento

El LBMODEL16485P es uno de los mejores convertidores seriales que existen, tiene aislamiento y protección de voltaje en las entradas. El aislamiento de la alimentación y tierra son generados internamente. El puerto RS232 no requiere tomar energía del dispositivo serial. Tiene LEDs para indicar el tráfico de datos.

Los dispositivos con puerto RS232 toman la alimentación de las líneas de conexión handshake de las computadoras, al menos una línea de conexión handshake debe de estar encendida para alimentar un dispositivo o convertidor, si el dispositivo serial no tiene estas líneas de conexión handshake, el convertidor recomendado es el LBMODEL16485P ya que este incluye una fuente de alimentación para el puerto RS232 y los puertos RS485/422.

Características:

Aislamiento de 2500V, Protección de voltaje de entrada de 1500W
Transmite a una distancia de hasta 1800 metros a una velocidad de 115.2kbps
Con la tecnología “auto-adaptación” Adopta la interfaz automáticamente
No requiere configuración para utilizar el Puerto RS-485 o RS-422
El control de envío de datos es automático, detecta y distingue automáticamente la dirección de la transferencia de datos
Detecta automáticamente la frecuencia de la señal serial, transmite automáticamente sin retrasos

Especificaciones del Sistema
Comunicación
Estándar	Soporta EIA RS-232, RS-485, RS-422
Señal RS-232	TX, RX, GND
Señal RS-485	D+, D-, GND
Señal RS-422	R+, R-, T+, T-, GND
Formato de trabajo	Asíncrono, punto a punto o multipunto, 2 líneas half duplex, 4 líneas full duplex
Dirección	Control de envío de datos automático (no necesita drivers ni software de configuración)
Band rate	300-115200bps, Frecuencia de la señal probada automáticamente
Carga soportada	Soporta 32 puertos en ambiente cambiante (o 128 equipos con dirección diferente y fija)
Transmisión	Del lado del puerto RS-485/422 1800 Metros(a 115200bps) y del lado del puerto RS-232 menos de 5 Metros
Protección del puerto	Protección de voltaje de entrada de 1500W y protección contra cargas electroestáticas de 15KV
Aislamiento	2500V
Conector	De lado del puerto RS-232: DB-9 hembra; del lado del puerto RS-422: DB-9 macho o bloque de 5 terminales a tornillo o RJ45 y del lado del puerto RS-485: bloque de 5 terminales a tornillo
Ambiente
Temperatura de operación	-20 a 60 ºC
Temperatura en almacén	-25 a 85 ºC
Humedad	5% a 95%Rh (Humedad relativa)
Alimentación
Alimentación	9VDC (Fuente externa incluida)
Consumo	Consumo estático menor a 70mA, consumo dinámico promedio menor a 200mA
Dimensiones
LWH	120mm33mm16.5mm
Carcasa	Metal
Color	Blanco
Peso	200g
Montaje	Riel DIN
