LBTFG-733500 SERIES
|
|
|
|
|
|
|
LBTFG-733500 |
LBTFG-733500 |
|
|

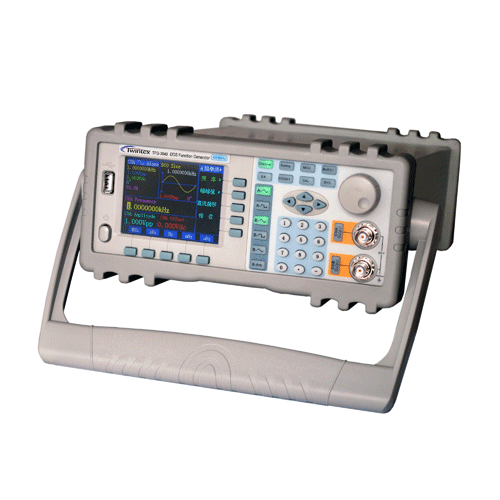

Generador de Funciones LBTFG-733500 SERIES |
|
Esta serie de generadores de funciones DDS utiliza síntesis digital directa (DDS). Su excelente rendimiento y las características del sistema hacen de este generador de funciones una solución perfecta para su prescripción de pruebas. Con diseño simplificado y optimizado del panel frontal y dos idiomas (Inglés/Chino) además pantalla TFT que facilita la observación y el manejo de las pruebas. Además, las funciones opcionales también pueden mejorar las características del sistema
40uHz ~ 10MHz/20MHz/40MHz/60MHz, 40 juegos de memoria, interfaz opcional USB/RS232.
|
Características:
- Máxima salida de frecuencia 10MHz/20MHz/40MHz/60MHz
- Pantalla de 3,5 pulgadas TFT LCD
- Tecnología síntesis digital directa (DDS)
- Min.1mV (50O) de forma de onda de salida con una buena estabilidad
- 0,1 % del pulso de ciclo de la resolución
- 32 estándar o incorporado en las formas de onda
- 40 conjuntos de configuración del panel de guardar y recuperar
- Protección de sobre voltaje, sobre la protección actual , protección contra cortocircuitos, Protección contra inversión de voltaje
- El teclado numérico y el marcado giratorio para la entrada de datos
- Tecnología de producción TMS, alta fiabilidad
- Contador de frecuencia de 100MHz/150MHz (opcional)
- RS232 (opcional) , interfaz USB (opcional), el poder amplificador (opcional)
|
|
|
Especificaciones Técnicas |
| |
LBTFG-733510 |
LBTFG-733520 |
LBTFG-733540 |
LBTFG-733560 |
10MHz |
20MHz |
40MHz |
60MHz |
Forma de Onda (CH) |
| Tipos de Forma de onda |
Cuadrado, Pulso, DC |
| Longitud forma de onda |
4 ~ 16 000 puntos |
| Resolución de Amplitud |
10 bits |
| Frecuencia de Muestreo |
180MSa / s |
| Distorsión Armónica |
= 50dBc (<1 MHz) |
| = 40dBc (1 MHz a 20 MHz) |
| 30dBc (20 MHz a 40 MHz) |
| Distorsión total |
= 0,5% (20Hz ~ 200kHz) |
| Onda cuadrada y pulso |
tiempo de subida / caída: = 20ns, sobre impulso: = 5% |
| Onda cuadrada del ciclo de trabajo |
50% |
Amplitud (CHA) |
| Rango de amplitud |
2mVpp ~ 20Vpp |
| Resolución |
20mVpp (amplitud> 2V), 2mVpp (amplitud <2V) |
| Precisión |
± (1% +2 a su mVrms) (alta impedancia., RMS, frecuencia de 1 kHz) |
| Estabilidad de Amplitud |
± 0,5% / 3 horas |
| Amplitud |
± 5% (la frecuencia por debajo de 1 MHz)
± 10% (la frecuencia de 1MHz ~ 10MHz)
± 20% (la frecuencia de 10MHz ~ 60MHz) |
| Impedancia de Salida |
50O |
| Ajuste de rango de la amplitud de onda (50O) |
1 mVpp ~ 10Vpp, cuando la frecuencia de salida = 10MHz
1 mVpp la 5Vpp ~, cuando la frecuencia de salida = 40MHz
1 mVpp ~ 2Vpp, cuando la frecuencia de salida = 40 MHz |
| Rango de Ajuste de amplitud (Alta impedancia) |
2mVpp ~ 20Vpp, cuando la frecuencia de salida = 10MHz
2mVpp ~ 10Vpp, cuando la frecuencia de salida = 40MHz
2mVpp ~ 4Vpp, cuando la frecuencia de salida = 40 MHz |
FSK, ASK, PSK, (CHA) |
| FSK |
Libertad para modificar la portadora de la forma de onda y la frecuencia de salto |
| ASK |
Libertad para fijar la amplitud de la onda portadora y la amplitud de salto |
| PSK |
fase: 0 ~ 360 °, resolución de: 11.25 ° |
| Tasa de alternativa |
10ms ~ 60s |
Características Comunes |
| Características de operación |
operación de teclas para todas las funciones, la pantalla de menú, un dial de ajuste |
| Pantalla |
Pantalla: TFT, Inglés, Chino (simplificado), chino (tradicional) |
| Requerimientos de energía |
los requerimientos de Energía:
AC220V (± 10%) / AC110V (1 ± 10%) |
| Frecuencia: 50Hz/60Hz (1 ± 5%) |
| Consumo de energía: <45VA |
| Condición Ambiental |
Temperatura:
0 ~ 40ºC |
| Humedad:
<80% |
| Dimensiones |
415x295x195 (mm) |
| Peso |
3.5KG. |
|
|
|
