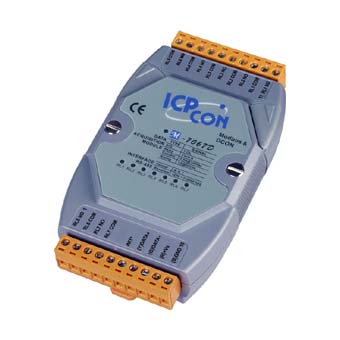

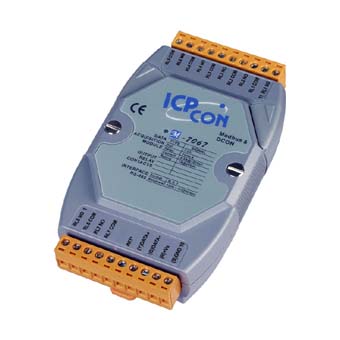

M-7067 / M-7067D
 |
 |
M-7067 | M-7067D |
La serie 7061 proporciona 12 canales de salida de relé de potencia y la serie 7067 proporciona 7 canales de salida de relé de señal. Hay opciones para configurar los valores de encendido y seguro. También se proporcionan protección contra ESD de 4 kV y aislamiento intra-módulo de 3750 VDC para mejorar las capacidades de protección contra el ruido en el entorno industrial. Las versiones "D" de la serie 7061 proporcionan 12 indicadores LED y las versiones "D" de la serie 7067 proporcionan 7 indicadores LED que pueden usarse para monitorear el estado de los canales de salida de relé. Las versiones "M" de cada serie son compatibles con los protocolos Modbus RTU y DCON, que se pueden configurar a través del software. La serie 7061 es la solución ideal para aplicaciones de alta potencia y la serie 7067 es la solución ideal para la conmutación de señales pequeñas.
Características
- Salida de relé de señal de canal
- Protección EFT de 2 kV
- Configuraciones de valor de encendido configurables
- Configuraciones de valor seguro configurables
- Perro guardián dual
- Amplio rango de temperatura de funcionamiento: -25 ~ + 75°C
| Technical Specifications | |
| Communication | |
| Interface | RS-485 |
| Format | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| Baud Rate | 200 ~ 115200 bps |
| Protocol | Modbus RTU, DCON |
| Dual Watchdog | Yes, Module (1.6 Seconds), Communication (Programmable) |
| LED Indicators/Display | |
| System LED Indicator | Yes, 1 LED as Power/Communication Indicator |
| 7-Segment LED Display | Yes, 7 LEDs as Digital Input/Relay Output Indicators |
| Isolation | |
| Intra-module Isolation, Field-to-Logic | 1500 VDC |
| EMS Protection | |
| ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal ±8 kV Air for Random Point |
| EFT (IEC) 610004-4) | ± 2kV for Power Line |
| Power | |
| Reverse Polarity Protection | Yes |
| Input Range | 10~30VDC |
| Consumption | 1.5 W |
| Mechanical | |
| Dimensions (W x L x H) | 72 mm x 123 mm x 35 mm |
| Installation | DIN-Rail or Wall Mountable |
| Environment | |
| Operating Temperature | -25°C to +75°C (-13°C ~ +167°F) |
| Storage Temperature | -40°C to 85°C (-40°F ~ +185°F) |
| Humidity | 10 to 95%, Non-condensing |
