Productos->Ethernet->(Modbus TCP) : E/S Digitales y Análogas-> Familia Compacta Distribuida (ET-7000)-> PET-7052
Módulo de adquisición de datos con 8 entradas y 8 salidas digitales aisladas, Comunicación Ethernet 10/100BaseTX con 1 puerto RJ-45, Protocolo: Modbus/TCP, Modbus/UDP, Montaje en pared o carril, Alimentado por PoE (Power over Ethernet) +12~ 48 VCC
Características
Aplicaciones:
Automatización de Edificios
Automatización de Fabricas
Automatización de Maquinas
Mantenimiento Remoto
Diagnostico Remoto
Prueba de Equipos

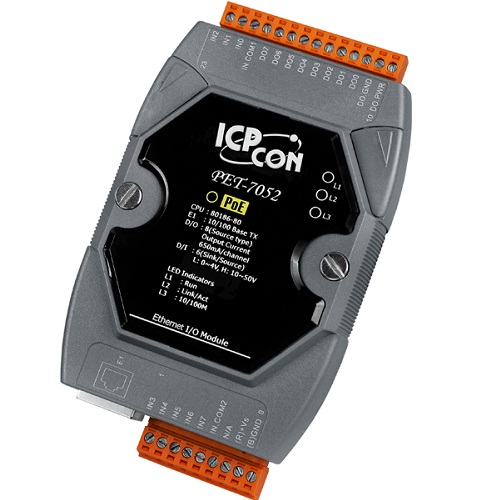

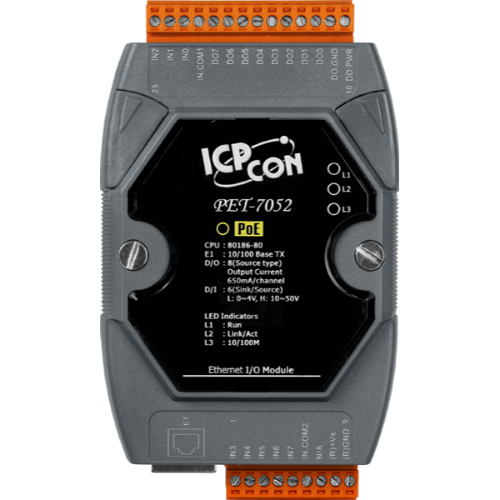

PET-7052
Módulo de adquisición de datos con 8 entradas y 8 salidas digitales aisladas, Comunicación Ethernet 10/100BaseTX con 1 puerto RJ-45, Protocolo: Modbus/TCP, Modbus/UDP, Montaje en pared o carril, Alimentado por PoE (Power over Ethernet) +12~ 48 VCC
El modulo PET-7052 proporciona 8 canales de entrada digital de contacto húmedo (wet) y 8 canales de salida digital de tipo fuente (source). Cuenta con aislamiento óptico para protección contra sobretensiones transitorias de 2500 dc solo que no proporciona aislamiento de canal a canal. Cada canal de entrada puede utilizarse como contador de 32 bits y cada canal de salida puede controlar una carga de hasta 650 mA. Con su doble watch-dog, los valores de encendido y valores seguros de cada de salida digital son programables. Puede utilizarse con seguridad en aplicaciones con tensiones peligrosas.
Características
- Servidor Web Incorporado
- Interfaz HMI web
- Soporte para protocolos Modbus TCP y Modbus UDP
- Seguridad de comunicación.
- 1 puerto Ethernet
- Dual Watchdog
- Amplia gama de temperaturas en funcionamiento: -25 ~ 75 ° C
- Conexión de par, conocida como "Pair connection" para E / S, permite enlazar las entradas a sus salidas
- Entradas Digitales también configurable como contador: 8 canales.
- Saludas Digitales: 8 canales.
Aplicaciones:
|
Especificaciones del Sistema
|
|
| Software | |
| Servidor web incorporado | Sí |
| HMI web | Sí |
| Conexión de par de E / S | Sí |
| Comunicación | |
| Puerto Ethernet | 1 x RJ-45, 10/100 Base-TX |
| PoE | Sí |
| Protocolo | Modbus / TCP, Modbus / UDP |
| Seguridad | ID, contraseña y filtro de IP |
| Dual Watchdog | Sí, Módulo (0.8 segundos), Comunicación (Programable) |
| Indicadores LED | |
| para el funcionamiento del sistema | Sí |
| para Enlace / Ley Ethernet | Sí |
| para PoE Power | Sí |
| Aislamiento bidireccional | |
| I / O | 2500 VDC |
| Protección EMS | |
| ESD (IEC 61000-4-2) | Contacto de ± 4 kV para cada terminal y ± 8 kV de aire para punto aleatorio |
| EFT (IEC 61000-4-4) | ± 4 kV para línea de línea de alimentación |
| Surge (IEC 61000-4-5) | ± 0.5 kV para la línea eléctrica |
| Requerimientos de energía | |
| Protección de polaridad inversa | Sí |
| Desarrollado desde el bloque de terminales | 12 ~ 48 VDC |
| Desarrollado desde PoE | Sí, IEEE 802.3af, Class1 |
| Consumo | 2.5 W (Máx.) |
| Mecánico | |
| Dimensiones (An x Al x Prof) | 72 mm x 123 mm x 35 mm |
| Instalación | |

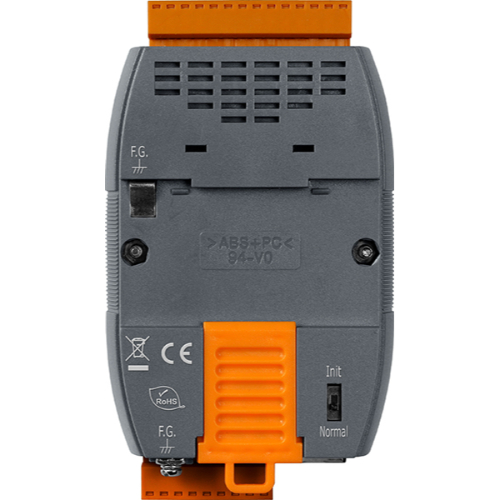

| Montaje | Riel DIN o en pared |
| Ambiente | |
| Temperatura de funcionamiento | -25 ~ + 75 ° C |
| Temperatura de almacenamiento | -30 ~ + 80 ° C |
| Humedad | 10 ~ 90% HR, sin condensación |
