PT-104 (PP682)
El Módulo de Adquisición de Datos USB-PT-104 es un conversor de temperatura de cuatro canales de alta resolución, para utilizarse con termómetros de resistencia de platino de los tipos PT100 y PT1000. Se utilizan para medir la temperatura, la resistencia y la tensión.
En los tipos PT100 y PT1000 y en los modos de resistencia, la unidad utiliza un circuito de dos, tres o cuatro cables. La medición con cuatro cables aporta la precisión mayor.
- Arriba de 4 termómetros con resistencias de platino para mediciones y registro
- 24-bit ADC
- Mide temperatura, resistencia y voltaje
- Alta resolución y exactitud
- Funciona con sensores PT100 y PT1000
- Soporta sensores de 2, 3 y 4 hilos
- No necesita fuente de poder
- Interfaz USB o Ethernet
- Corre múltiples unidades en una sola PC
| Accesorios | ||
| Modelo | Imagen | Descripción |
| PP660 |
 |
Adaptador de terminal de tornillo, conecta discretamente los cables al PT-104 sin soldaduras. Adecuado para las puntas del cable de los sensores y circuitos personalizados. |
| SE011 |
 |

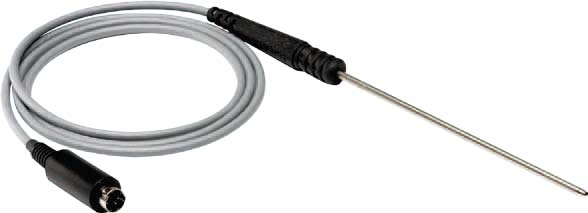

Sonda de propósitos generales, todas las sondas tienen un cuerpo de acero inoxidable y un cable de 1 m de largo. |
Descargar:
Software PicoScope y PicoLog R5.20.9 para Windows XP SP2, Vista y
Windows 7 (32 y 64 bits)
| Especificaciones | |||
| Temperatura | Resistencia | Voltaje | |
|
Número de Entradas
|
4
|
||
|
Tiempo de Conversión
|
720 ms por canal
|
||
|
Protección de sobrecarga
|
±30 V
|
||
|
Conectores de Entrada
|
4 pines mini DIN
|
||
| Salida |
USB y Ethernet
|
||
|
Impedancia de Entrada
|
>1 M Ohm
|
||
|
Sensor
|
PT100, PT1000
|
n/a | n/a |
| Rango |
-200 a +800 °C
|
0 a 375 Ohms 0 a 10 Ohms |
0 a 115 mV 0 a 2.5V |
|
Linealidad
|
20 ppm
|
||
|
Precisión
|
0.01 °C
|
20 ppm | 0.2%(2.5V) |
|
Coeficiente de Temperatura
|
5 ppm/°C
|
5 ppm/°C | 100 ppm/°C |
|
Ruido RMS con filtro
|
0.01 °C
|
10 ppm | 10 ppm |
|
Resolución
|
0.001°C
|
1 MicroOhm | 0.156 micro V |
|
Dimensiones
|
184 x 135 x 36 mm (5.31x7.24 x 1.42")
|
||
| Software proporcionado |
PicoLog (registrador de datos)
PicoScope (osciloscopio, analizador de espectro, meter) Drivers y ejemplos (C, Delphi and Visual Basic, Labview, Agilent VEE y Excel) Drivers para Linux |
||
| Requerimientos PC | Procesador: Clase Pentium o equivalente Memoria: 64 Mb (XP) / 512 Mb (Vista) / 1 Gb (Win 7) mínimo Espacio en disco: 10 MB mínimo Sistema operativo: Microsoft Windows XP SP2 o superior, Vista o Win 7 (32 o 64 Bits) Puertos: USB 2.0 |
||
| Resolución | |||
| Tipo de Termopar | Rango Total °C | Resolución 0.1°C | Resolución 0.025°C |
|
B
|
20 a 1820
|
150 a 1820
|
600 a 1820
|
|
E
|
-270 a 910
|
-270 a 910
|
-260 a 910
|
|
J
|
-210 a 1200
|
-210 a 1200
|
-210 a 1200
|
|
K
|
-270 a 1370
|
-270 a 1370
|
-250 a 1370
|
|
N
|
-270 a 1300
|
-260 a 1300
|
-230 a 1300
|
|
R
|
-50 a 1760
|
-50 a 1760
|
20 a 1760
|
|
S
|
-50 a 1760
|
-50 a 1760
|
20 a 1760
|
|
T
|
-270 a 400
|
-270 a 400
|
-250 a 400
|
