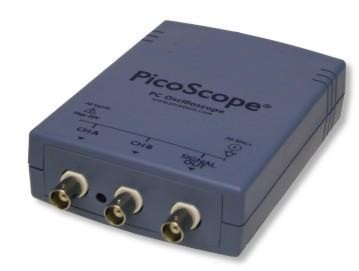

PicoScope 2204

Características:

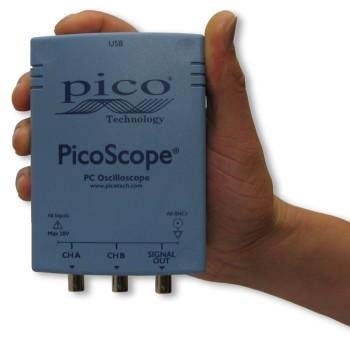

El osciloscopio PicoScope 2204 es muy compacto, esto es muy conveniente ya que lo puedes llevar a donde quiera que vayas. Este osciloscopio además de estar muy pequeño, ofrece características y desempeño que ningún otro osciloscopio tiene.

El PicoScope 2204 es un osciloscopio para PC de dos canales, este tiene una frecuencia de muestreo de 100 mega muestras por segundo en tiempo real. La frecuencia de muestreo para señales repetitivas puede ser incrementada hasta 2 GS/s usando el tiempo equivalente de muestreo. Estas altas frecuencias de muestreo combinadas con la memoria del Buffer de 8,000 muestras y el ancho de banda análogo de 10MHz hacen que el PicoScope 2204 se pueda usar en una gran variedad de aplicaciones.

Frecuencia de muestreo de 100MS/s en tiempo real
Frecuencia de muestreo repetitiva de 2GS/s
Ancho de banda de 10MHz
Memoria del buffer de 8,000 muestras
Generador de formas de onda arbitrario (AWG)
Actualizaciones de software gratuitas
Se alimenta directamente del puerto USB (Incluye cable USB)
Garantía de 12 meses

Especificaciones
Ancho de banda	10 MHz
Canales	2
Resolución Vertical	8 bits
Resolución Vertical Ampliada	12 bits
Rango dinámico de medición	48 dB
Exactitud	±3%
Rangos de entrada (Escala total)	±50 mV a ±20 V en 9 rangos
Características de entrada	1 MΩ en paralelo con 20 pF
Tipo de entrada	Referenciado a una sola tierra, Conector BNC
Acoplamiento de entrada	Seleccionable por Software AC/DC
Protección contra sobre voltaje	±100 V en una sola entrada
Frecuencia máxima de muestreo	Un canal en uso: 100 MS/s Dos canales en uso: 50 MS/s
Frecuencia máxima de muestreo	Señales repetitivas: 2 GS/s Modo de muestreo continuo: 1 MS/s
Memoria del Buffer	Un canal en uso: 8 kS/canal Dos canales en uso: 4 kS/canal
Memoria del buffer (Modo de muestreo continuo)	2 M muestras por canal
Tamaño de la Forma de onda del buffer	Hasta 1000 Formas de onda
Rangos del tiempo base	100 ns/div a 200 s/div
Exactitud del tiempo base	100 ppm con 3 ps En variación de la señal
Disparo
Desde	Canal A o Canal B
Disparo básico	Flanco ascendente, Flanco descendente, umbral
Analizador de espectros
Ancho de banda	10 MHz
Rango de frecuencia	10 MHz en DC
Número máximo de bins	Un canal en uso: 4096 Dos canales en uso: 2048
Modos de pantalla	Magnitud, Retención de picos, Promedio
Tipos de ventanas	Blackman, gausiana, triangular, hamming, hann, blackman-harris, flat-top, rectangular
Generador de formas de onda arbitrario
Tipo de conector	BNC
Tamaño del Buffer	4 k palabras
Resolución vertical	8 bits
Rango de salida	±125 mV a ±2 V pk-pk con ±1 V de offset
Resistencia de salida	600 Ω
Frecuencia de reloj	2 MHz
Ancho de banda	1 MHz en DC
Requerimientos de PC
Mínimo	Procesador: Pentium II, o equivalente Memoria: 64 MB (XP) / 512 MB (Vista) mínimo Sistema operativo: Microsoft Windows XP SP2 o Vista (solo 32 bit) Puertos: USB 1.1 puerto compatible
Recomendado	Procesador: 2 GHz Pentium IV, o equivalente Memoria: 256 MB (XP) / 1 GB (Vista) Sistema operativo: Microsoft Windows XP SP2 o Vista (Solo 32 bit) Puertos: USB 2.0 puerto compatible
Ambiente
Rango de temperatura en operación	5 °C a 45 °C
Rango de temperatura en almacenamiento	-20 °C a +60 °C
Rango de Humedad	5% a 95% RH, Sin condensación
Dimensiones físicas
Dimensiones	100 x 135 x 45 mm (aprox. 3.9 x 5.3 x 1.8 in) (No incluye conectores BNC)
Peso	210 g (aprox. 7.4 oz)
General
Hardware y software Incluido	Software PicoScope 6 y PicoLog Controladores y ejemplos para Linux, LabVIEW, C, C++, Delphi y VB Cable USB 2.0
Interfaz para PC	USB 2.0 (Compatible USB 1.1) – Incluye cable
Requerimientos de alimentación	Se alimenta del puerto USB
Aprobado por	FCC, CE

Comparativa osciloscopios serie 2200

Software incluido:

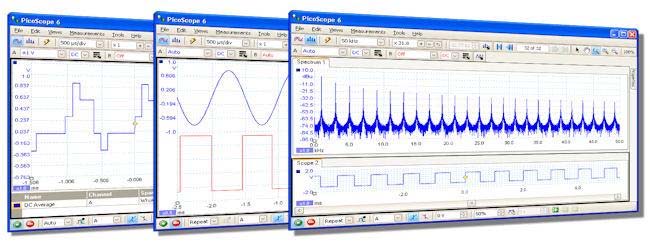

PicoScope 6

Video de introducción de uso del software PicoScope en Ingles

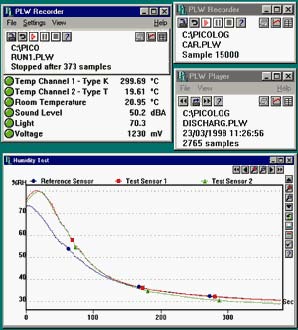

PicoLog

Accesorios requeridos

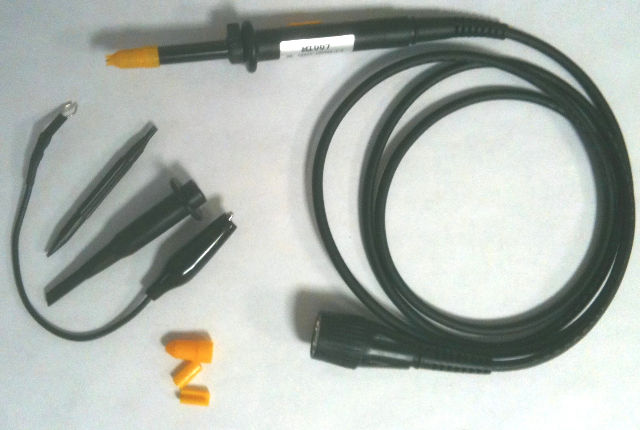

(MI007) 2 puntas para osciloscopio x1/x10 de 60MHz

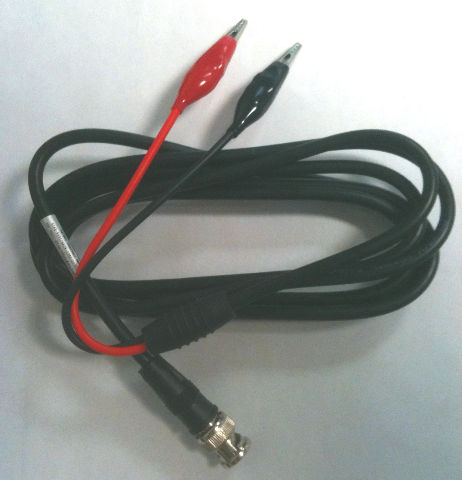

(MI031) 1 punta para el generador de formas de onda
