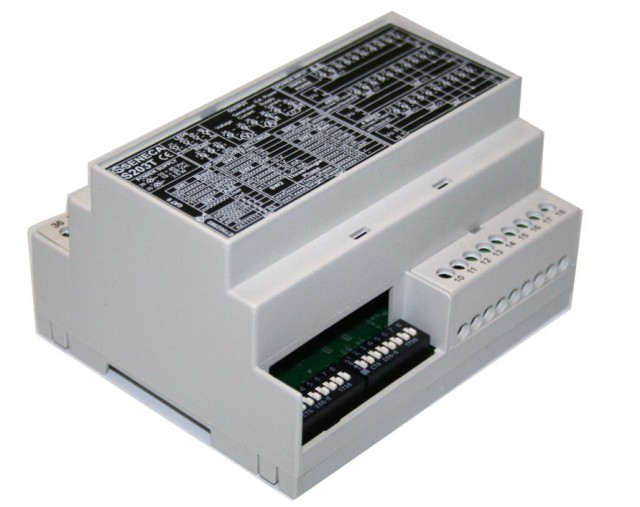

Analizador de redes trifásico compacto y robusto, ideal para modernizar el monitoreo de calidad de energía en tableros industriales. Diseñado para un práctico montaje en riel DIN y totalmente compatible con transformadores de corriente estándar de 5A, este equipo mide con alta precisión parámetros críticos como Watts, VARs, voltaje y factor de potencia. Además, garantiza una integración perfecta y segura con cualquier PLC o sistema SCADA al ofrecer de manera simultánea una salida analógica industrial aislada y comunicación digital nativa vía Modbus RTU.
También disponible con display integrado, el modelo S203TA-D.
| Especificaciones Generales | |
|---|---|

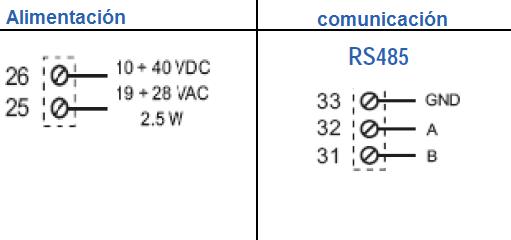

| Alimentación Eléctrica | 10-40 Vdc, 19-28 Vac (50-60 Hz) |
| Consumo de Energía | 2.5 W |
| Aislamiento | 4 kVac entre la medición de entrada y otros circuitos / 1,500 Vac entre la alimentación y comunicación / salida retransmitida |
| Categoría de Instalación | 350 V CAT II |
| Indicadores de Estado | Alimentación, Falla, Comunicación RS485 |
| Error de Retransmisión | 0.1% (rango completo) |
| Ancho de Banda | 7 kHz |
| Clase de Precisión | 0.5% |

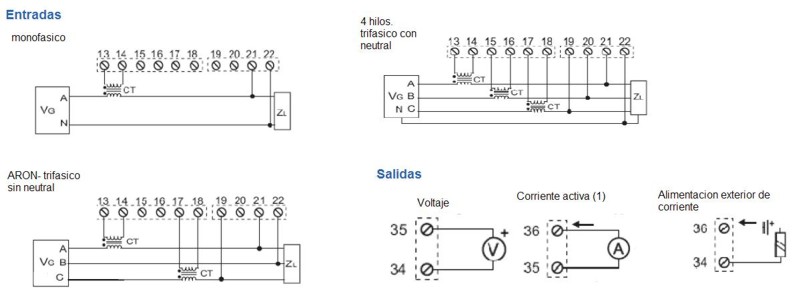

| Tipo de Inserción | Monofásico, trifásico Aron, trifásico de 4 hilos |
| Conexiones | Sensores Rogowski con salida máx. 200 mV RMS |
| Grado de Protección | IP20 |
| Montaje | Riel DIN de 35 mm |
| Conexión | Terminal de tornillo, paso de 5.08 mm |
| Temperatura de Operación | -10 a +65°C S203RC-D, -20 a +70°C sensor Rogowski |
| Dimensiones [Ancho x Alto x Prof] | 105 x 89 x 60 mm |
| Peso | 200 g |
| Material de Carcasa | Material plástico UL V0 |
| Comunicación | |
| Interfaz | RS485, 2 hilos |
| Velocidad | Tiempo de muestreo 25 ms |
| Protocolo | Modbus RTU esclavo |
| Distancia | Hasta 1,200 m |
| Conectividad | Máx. 32 nodos |
| Entradas y Salidas (I/O) | |
| Número de Canales | 1 entrada, 2 salidas (Baud Rate máx. 115,200 b/s) |
| Tipo de Entrada | VOLTAJE hasta 600 Vac (50-60 Hz); CORRIENTE de transductores Rogowski con salida máx. 200 mV |
| Tipo de Salida | 1 salida RS485 Modbus esclavo 1 salida analógica, voltaje/corriente (Voltaje 0..5, 0..10Vdc. Corriente 0..20, 4..20mA) 1 salida digital (pulso para energía producida/consumida) |
| Programación y Estándares | |
| Configuración | Interruptor DIP o software (EASY SETUP) |
| Certificaciones | CE |
| Normas | EN 61000-6-4, EN 61000-6-2, EN 61010-1 |
