T201
La serie T201 incluye transductores de corriente CA / CC diseñados para convertir el valor de corriente medido (hasta 300 A) en una señal normalizada industrial de 4.20 mA o 0.10 V. La mayoría de la serie T201 está certificada por UL y se caracteriza por un bajo consumo de energía, un rango de medición que se puede ajustar libremente a través de interruptores DIP y una clase de alta precisión que evita la deriva térmica. La serie T201 está disponible en 12 modelos con diferentes principios de medición: rectificado promedio, balance magnético (tecnología patentada), Efecto Hall o TRMS con rango de entrada bipolar. Tres modelos incluyen un puerto RS485 que admite el protocolo Modbus RTU.
T201DCH300-LP es un transductor de corriente CA / CC aislado, sin contacto, con un tamaño muy compacto (dimensiones generales inferiores a 96,5 x 68 x 26 mm). La función y el aspecto del dispositivo son muy similares a los de un CT estándar activo, pero con la característica notable de medir el componente de CC de CC y CA de la corriente. Por su resistencia eléctrica, facilidad de uso y dimensiones compactas, el transductor T201DCH300-LP se adapta a cualquier tipo de medición de corriente de hasta 300 Adc / Aac y varias aplicaciones (baterías, cargadores de baterías, paneles solares, unidades de energía, cargas de CC y CA, etc.)

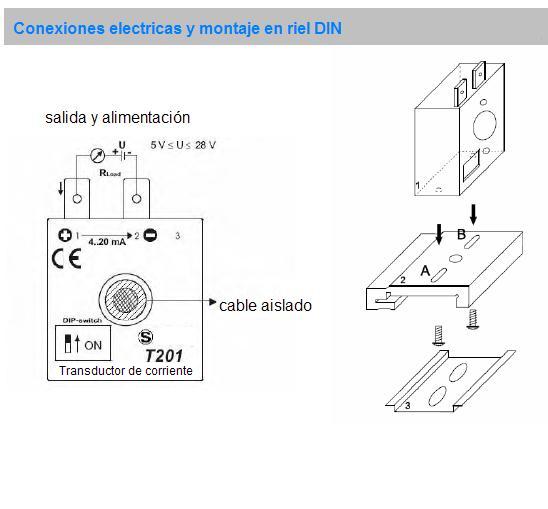

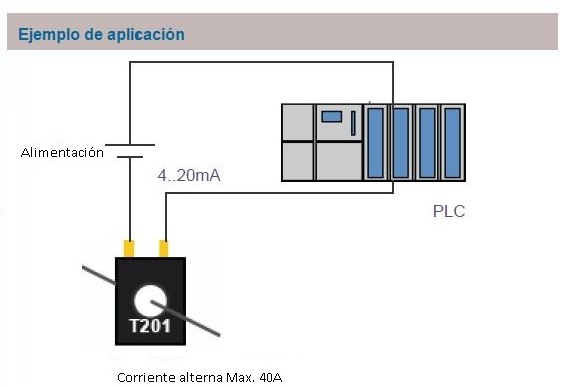

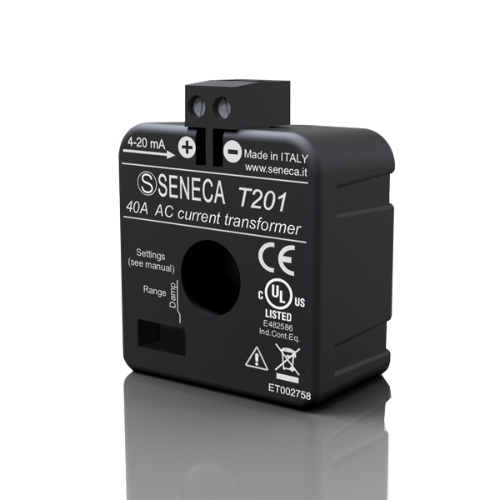

El T201 es un transformador de corriente AC (CT) para lazos de 4 a 20mA (tecnología de 2 hilos).
Características:
- Alta precisión: 0.1%
- Tamaño compacto
- Amplia configurabilidad: seleccionable entre 8 rangos por medio de DIP Switch
- Bajo consumo
- Bajo ripple de salida y respuesta rápida a las variaciones
- Filtro auxiliar (DIP switch activado) para reducir la rapidez de respuesta
| GENERAL DATA | |
| Power Supply | Loop powered (5..28 Vdc) |
| Power Consumption | 21 mA |
| Isolation / Protection | 3 kVdc (on bare conductors) |
| LED Status Indicators | - |
| Overvoltage category | 300 V CAT III (bare conductor) 600 V CAT III (isolated conductor) |
| Measurement polarity | Positive (incoming current on label side) |
| Protection degree | IP20 |
| Accuracy class | AC: 0,2% f.s. |
| Settings | DIP switch |
| Log Data | - |
| Operating temperature | 20..+65°C |
| Storage temperature | 40..+85°C |
| Humidity | 10rH..90% non condensing |
| Altitude | Up to 2.000 m.a.s.l. |
| Connections | Removable terminals (5 poles), pitch 5 mm for cable up to 2,5 mm2 |
| Max diameter conductor | 12,3 mm |
| Dimension (wxhxd) | 41x44x26 mm |
| Mounting | Free or on DIN rail IEC EN 60715 (35 mm) with accessories |
| Case | PA6, black |
| Weight | 47 g |
| INPUT DATA | |
| Channels | 1 |
| Range | 5, 10, 15, 20, 25, 30, 35, 40 A |
| Measurement type | Average adjusted |
| Bipolar measurement | No |
| Hysteresis | - |
| Max instantaneous overcurrent | 800 A |
| Bandwidth/frequency | 20..1.000 Hz |
| Crest factor | 2 |
| OUTPUT DATA | |
| Channels | 1 |
| Range | 4..20 mA (2 fili) |
| Resolution | Unlimited |
| Max load | < 5000 Ohm @ 100 Vdc |
| EMI Error | < 40µA |
| Thermal drift | < 150 ppm/K |
| Response time | 100 ms (without filter) 2,5 s (with filter) |
| STANDARD | |
| Approvals | CE, UL-UR |
| Norms | EN60688 EN61000-6-4 EN61000-6-2 EN61010-1 |
