Módulo de adquisición de datos con 10 entradas digitales

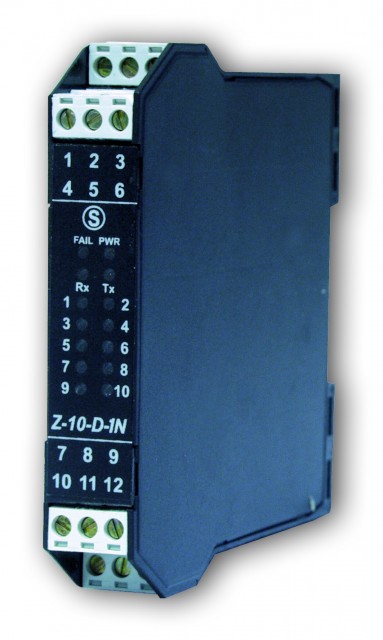

Z-10-D-IN
El Z-10-D-IN es un módulo de adquisición de datos con 10 entradas digitales para una amplia variedad de sensores, temporizadores, contadores, relevadores, etc. Comunicación Modbus RS485. Alimentación de 10~40 Vdc o 19~28 Vac 50-60 Hz.
Características:- 10 entradas digitales
- 8 entradas con 16 bit, frecuencia máxima de contacto de 100 Hz
- 2 entradas de 32 bit, frecuencia máxima de contacto de 10 KHz
- Frecuencia de medición de entradas 10 K Hz
- Protocolo modbus RTU serial RS485
- Alimentación y conexión serial por medio del Bus Z-PC-DINAL2-17.5
- Tiempo de comunicación por debajo de los 10 ms (a 38400 baudios)
- Distancia de conexión hasta 1200 m
| Especificaciones del Sistema | ||||
| Alimentación | 10-40 Vdc, 19-28 Vac 50-60Hz | |||
| Consumo | Max. 2.5W; 1.6 W a 24 Vdc | |||
| Aislamiento | 1500 Vac | |||
| Alimentación para transductores | 20 Vdc a 80 mA | |||
| Indicadores de estado | Encendido/ error/ transmisión y recepción de datos (TX)(RX)/estado de entradas | |||
| Puerto de comunicación | Puerto serial RS-485 de 2 hilos con velocidades configurables de 1200 a 57600 baudios. | |||
| Protocolo | ModBus RTU esclavo | |||
| Tiempo de comunicación | Hasta 10 ms (a 38 400 baudios) | |||
| Entradas | 10 digitales | |||
| Tipo de entrada | Reed, contacto, switch de proximidad NPN-PNP (con resistencia externa) | |||
| Contadores de frecuencia máxima | 10 K Hz para entradas 9 y 10 | |||
| UL (estado OFF) | 0 a 10 Vdc, I< 2 mA | |||
| UH (estado ON) | 12 a 30 Vdc, I > 3 mA | |||
| Ancho de pulso mínimo | 4 ms para entrada de 1 a 8 y 50 µs para entrada 9 y 10 | |||
| Temperatura de operación | -10 a 65 °C | |||
| Temperatura de almacenamiento | -20 a +85°C | |||
| Humedad | 30 a 90% sin condensación | |||
| Protección | IP20 | |||
| Dimensiones | L: 100mm; H: 112mm; W: 17.5 mm | |||
| Recubrimiento | Material PBT, color negro | |||
| Conexión | Terminales a tornillo removibles | |||
| Montaje | Riel DIN, Z-PC-DINAL2-17.5 (para alimentación y comunicación modbus) | |||

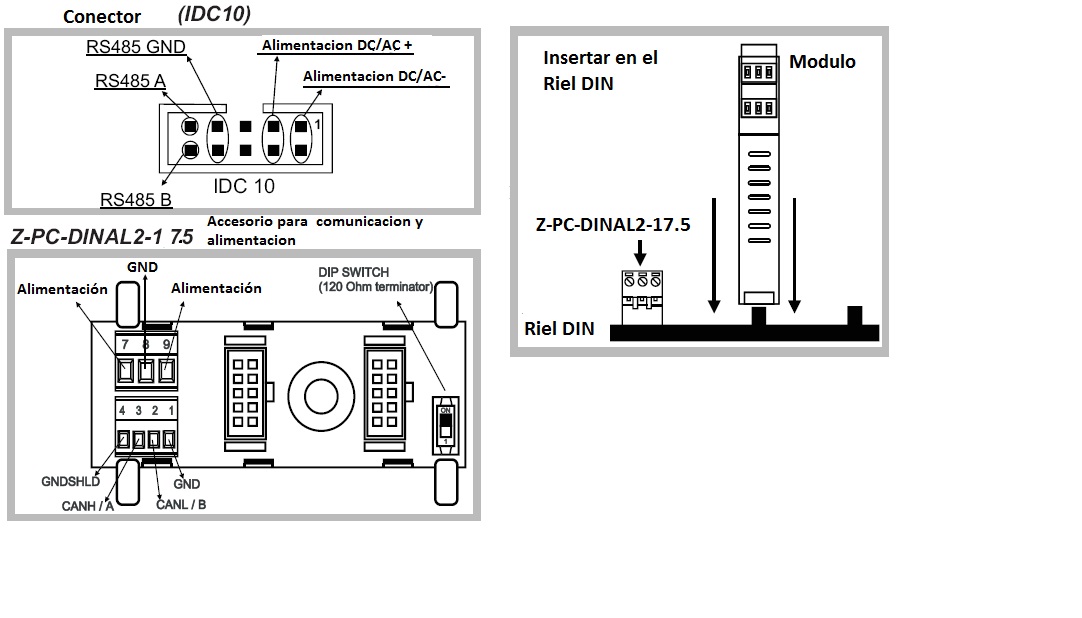

Accesorio requerido: Z-PC-DINAL2-17.5 |
 |

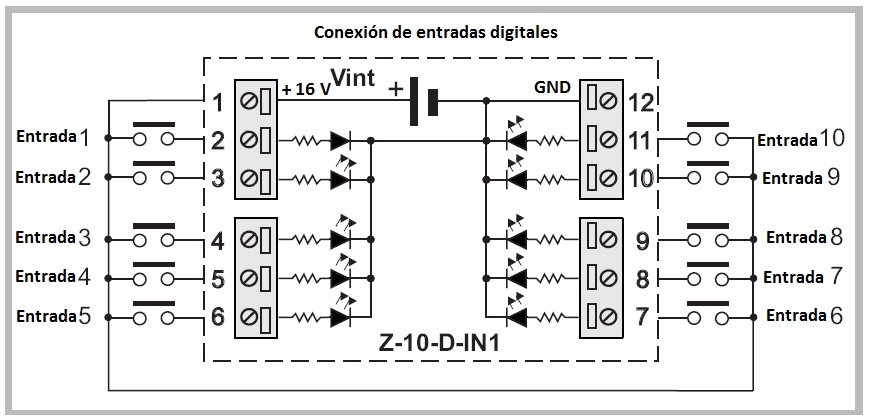

Diagrama de conexión |
 |
